Два магнитных резонатора на одной сверхпроводящей сцене ✛
Контекст
Гибридные квантовые системы, соединяющие магноны и микроволновые фотоны, активно развиваются для обработки и хранения квантовой информации. Одиночные магнонные резонаторы уже не раз связывали со сверхпроводящими резонаторами, но управление связью двух магнонных резонаторов через общий резонатор остаётся сложной задачей. Обычно для независимой настройки каждого магнита требуются отдельные катушки смещения, что мешает миниатюризации. В соседних работах использовались макроскопические сферы железо-иттриевого граната или локальные катушки, а здесь предложена планарная геометрия, где настройка достигается только поворотом магнитного поля. Это ставит работу в русло поиска простых интегрируемых схем для квантовых гибридов.
Методы

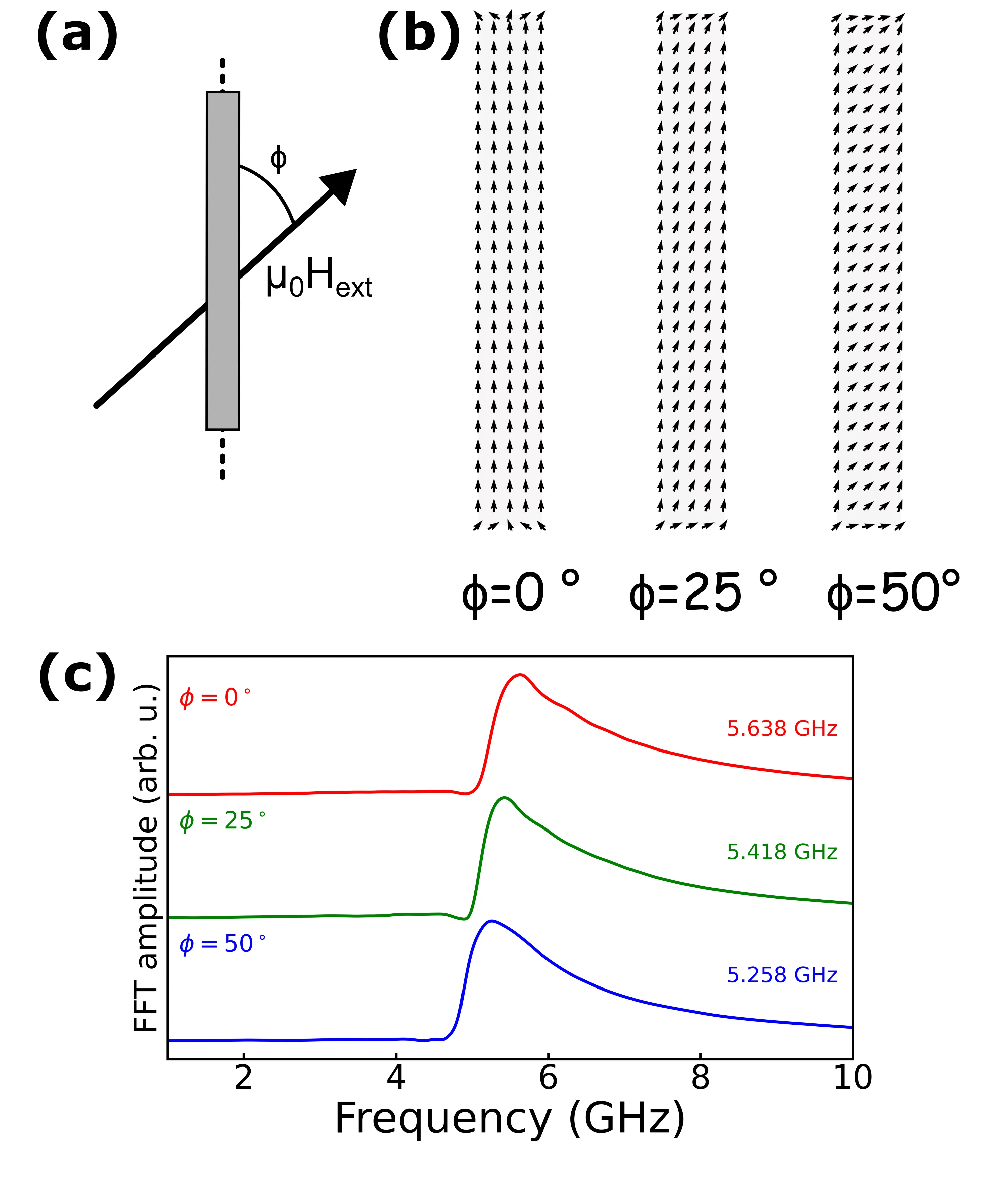

Изготовили сверхпроводящий копланарный резонатор на сапфировой подложке из многослойной плёнки Nb/NbN/Nb. Сверху через изолирующий слой MgO толщиной 20 нм разместили одну или две полоски пермаллоя размером примерно 12×900×0,03 мкм. Две полоски расположили под углом 50° друг к другу. Образцы охлаждали до 1,6 К и измеряли прохождение микроволн (параметр S21) с помощью векторного анализатора цепей. Внешнее магнитное поле прикладывали в плоскости образца и поворачивали на разные углы, чтобы использовать анизотропию формы полосок для настройки их ферромагнитного резонанса. Микромагнитное моделирование в mumax3 подтвердило ожидаемый сдвиг резонансной частоты при повороте поля.
Результаты

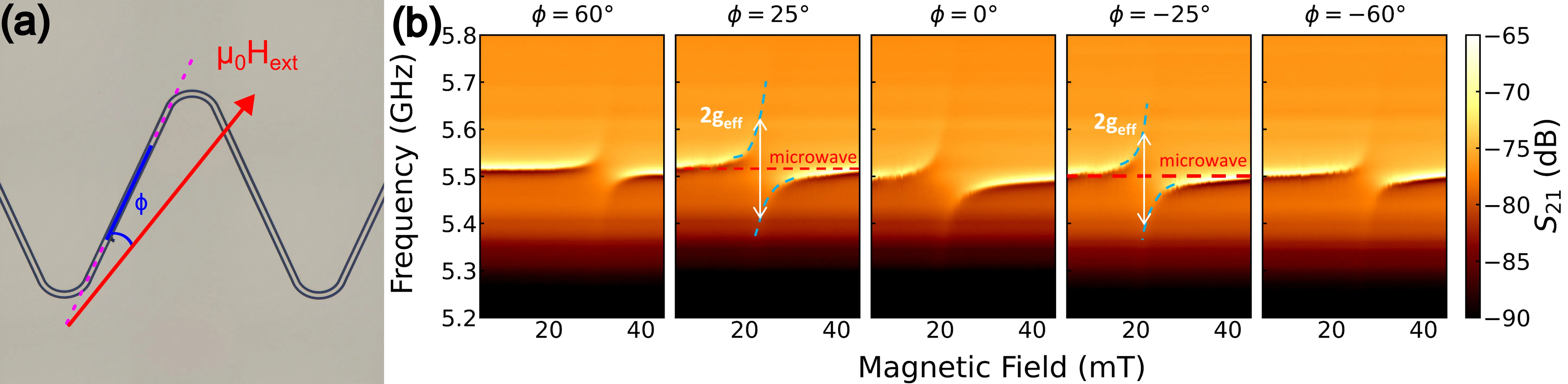

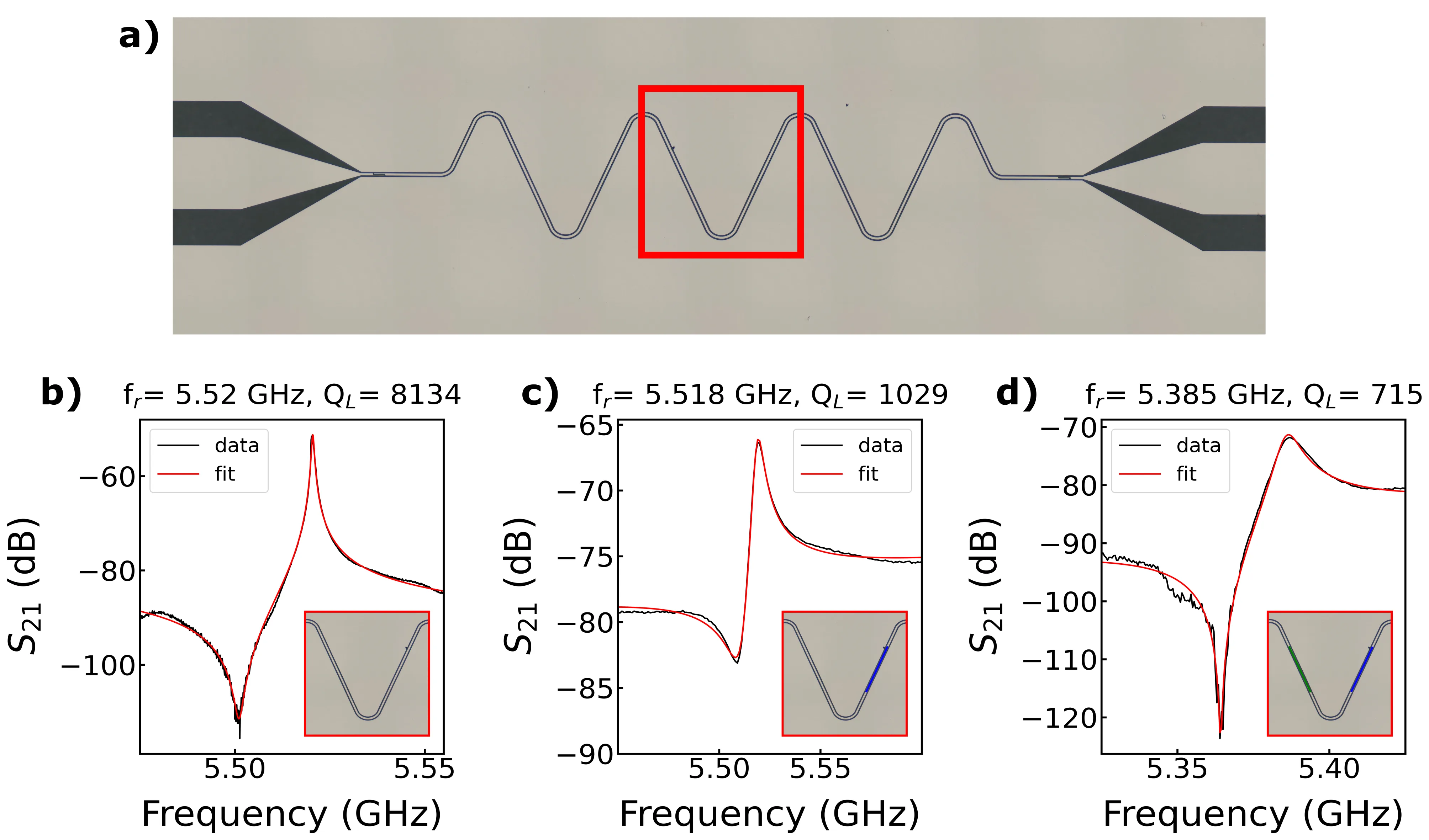

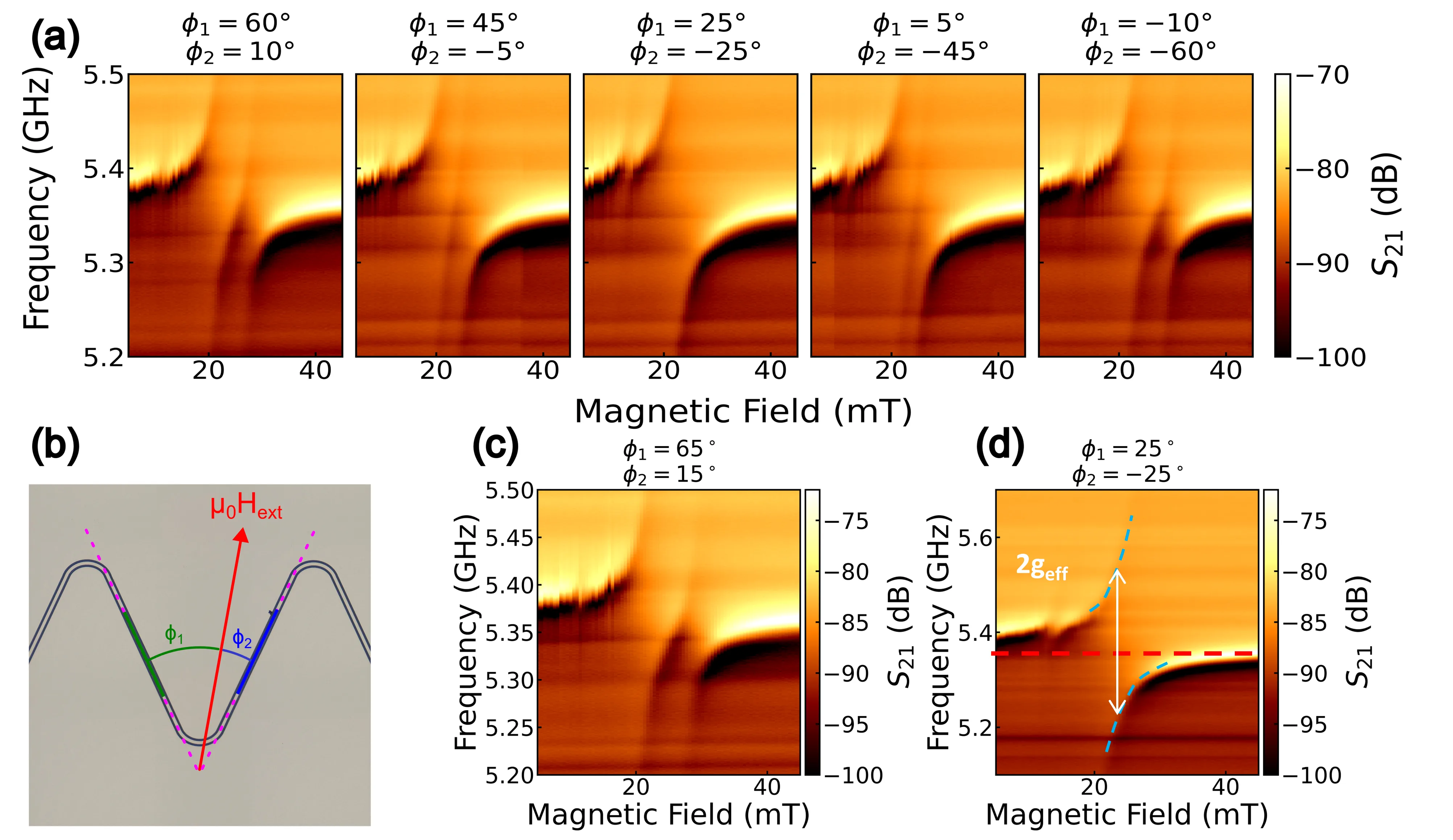

Резонатор без полосок имел частоту 5,52 ГГц и добротность около 8134. С одной полоской частота снизилась до 5,518 ГГц, добротность упала до 1029; с двумя полосками частота стала 5,385 ГГц, добротность 715. Для одной полоски при поле вдоль её оси наблюдалось избегаемое пересечение с расщеплением около 280 МГц, что даёт силу связи geff/2π ≈ 140 МГц. Кооперативность C ≈ 97, что уверенно превышает порог сильной связи. При повороте поля на ±25° сила связи менялась: 145 МГц для +25° и 127,25 МГц для −25°, вероятно, из-за несимметричной геометрии резонатора. Для двух полосок в симметричной конфигурации (углы ±25°) наблюдалось одно избегаемое пересечение с силой связи около 171,5 МГц, что больше, чем для одиночной полоски. Это указывает на связь полосок через резонатор. При отклонении от симметрии появлялось третье состояние в центре щели, а при углах |φ1| ≥ 50° и |φ2| ≤ 15° возникали два отдельных избегаемых пересечения, соответствующих каждой полоске.
Значение
Работа показывает, что анизотропия формы позволяет настраивать связь двух магнонных резонаторов без локальных катушек, в отличие от предыдущих экспериментов с отдельными катушками или макроскопическими сферами. Это упрощает конструкцию и открывает путь к интеграции на чипе. Увеличенная сила связи в симметричном случае подтверждает, что две полоски взаимодействуют через общий резонатор, а не просто суммируются. Метод применим к любым магнитам с достаточной анизотропией формы и не ограничен малыми образцами.
Развитие
Можно распространить подход на большее число магнонных резонаторов, создавая сети связанных магнитных элементов. Возможна реализация квантовой памяти на тёмных модах, когда два магнона колеблются в противофазе и не излучают в резонатор. Интеграция с кубитами и другими квантовыми элементами на одном чипе становится более реалистичной. Также перспективно изучение когерентного переноса возбуждений между удалёнными магнитами через сверхпроводящую шину.
Влияние
Результаты повлияют на разработку гибридных квантовых устройств, магнонных сетей и элементов квантовой памяти. Метод настройки поворотом поля может быть использован в спинтронике и магнонике.
Следующие шаги
Следующим шагом будет измерение когерентности тёмной моды и проверка возможности хранения и извлечения квантовой информации. Также стоит исследовать связь с кубитами и масштабирование на большее число резонаторов.
Ключевые проблемы
В области квантовых гибридных систем остаётся проблема масштабируемой интеграции многих магнонных резонаторов с управляемой связью. Данная работа предлагает простое решение для настройки без локальных полей, что приближает к созданию квантовых сетей на магнонах.
Взгляд машины знаний
Этот раздел адресован автору работы и его коллегам. Соседние работы нашёл смысловой поиск по нашему архиву — не по совпадению слов, а по смыслу. Мы не рецензируем: мы показываем поле вокруг.
Что сделано в работе
В работе показано, как две ферромагнитные полоски пермаллоя, расположенные под углом 50°, одновременно сильно связаны с общим сверхпроводящим резонатором. Настройка их резонансных частот достигается поворотом внешнего магнитного поля, без локальных катушек. Измерения при 1,6 К демонстрируют избегаемое пересечение и увеличенную силу связи при симметричной настройке.
В чём сила
Ключевая сила — использование анизотропии формы для независимой настройки двух магнонных резонаторов через общий сверхпроводящий резонатор, что упрощает интеграцию гибридных квантовых устройств на чипе.
Куда можно двигаться
- Может быть интересно посмотреть, как планарные магниты с анизотропией формы сочетаются с подходами к считыванию одиночных спинов, где также важна связь с резонатором и управление без локальных полей.опора: Резонатор, который ловит одиночный спин arXiv:2603.25258
- Рядом лежит работа по магнон-экситонным системам для квантовой связи; возможно, ваша схема с двумя магнонными резонаторами может быть адаптирована для взаимодействия с другими коллективными возбуждениями, расширяя функциональность гибридных устройств.опора: Магноны и экситоны открывают путь к квантовой связи arXiv:2604.03441
- В нашем архиве есть разбор сверхпроводящих резонаторов с малым током и сильным эффектом; возможно, оптимизация конструкции резонатора в вашей схеме позволит ещё сильнее увеличить кооперативность и силу связи.опора: Сверхпроводящие резонаторы: как микротоки управляют частотой arXiv:2512.23119
Что можно попробовать
- Проверить, сохраняется ли сильная связь при уменьшении размеров полосок до субмикронных, где анизотропия формы может быть ещё сильнее.
- Использовать микромагнитное моделирование для поиска оптимального угла между полосками, максимизирующего перестраиваемость и силу связи.
- Попробовать связать две полоски не только через общий резонатор, но и напрямую через диполь-дипольное взаимодействие, регулируя расстояние между ними.
Почему это может быть важно
Предложенный подход может стать основой для масштабируемых гибридных квантовых схем, где несколько магнонных резонаторов управляются одним внешним полем без индивидуальных катушек, что важно для квантовой обработки информации.
Работы рядом в нашем архиве
- Резонатор, который ловит одиночный спинблизость 0.57
- Электрон на гелии впервые поймал микроволновый фотонблизость 0.54
- Датчик магнитного поля, который не захлёбывается от собственной точностиблизость 0.53
- Свет, пойманный в проволокублизость 0.53
- Квантовый дуэт на граниблизость 0.53
- Алмазный резонатор: как поймать громкое эхоблизость 0.53
- Сверхпроводящие резонаторы: как микротоки управляют частотойблизость 0.52
- Магноны и экситоны открывают путь к квантовой связиблизость 0.52
Вокруг этой работы в архиве пусто: ближайший разбор всего на 0.57, при обычных 0.64. Похоже, рядом почти не бурили.
Угол 50° между полосками выбран так, чтобы при симметричном повороте поля на ±25° обе полоски имели одинаковую резонансную частоту. Это позволило наблюдать тёмную моду, которая не видна в спектре поглощения, потому что колебания полосок гасят друг друга.
Ключевые числа
- частота резонатора без полосок: 5,52 ГГц
- добротность резонатора без полосок: 8134
- сила связи для одной полоски при поле вдоль оси: 140 МГц
- кооперативность: 97
- сила связи для двух полосок в симметричной конфигурации: 171,5 МГц
