Тонкая плёнка, которую можно отклеить водой экспресс
Тонкая плёнка из сложного оксида — как переводная картинка: её нужно аккуратно снять с одной поверхности и перенести на другую, не порвав. Раньше для этого использовали слои, которые растворяются в воде, но они или растворялись слишком медленно, или портили саму плёнку. Теперь предложен новый «клей» — оксид бария. Он исчезает в воде за считанные минуты, оставляя плёнку невредимой.

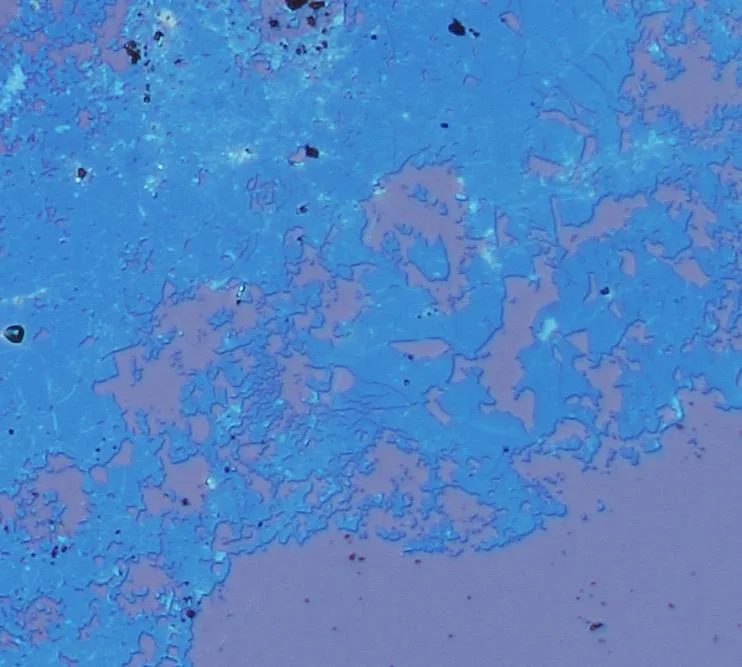

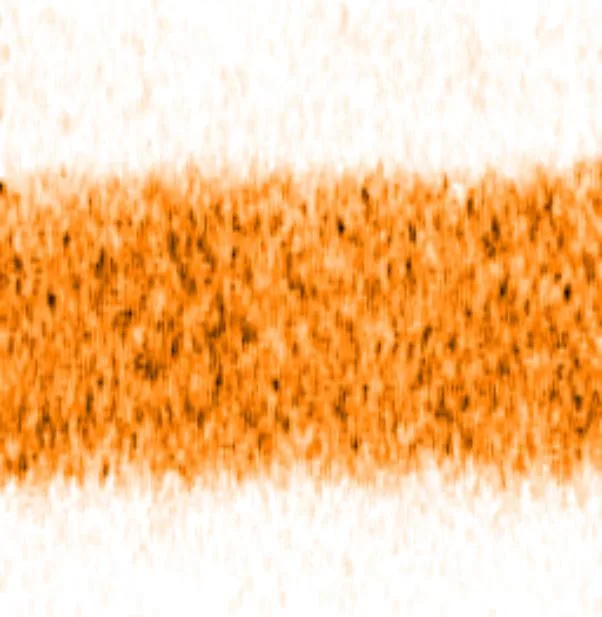

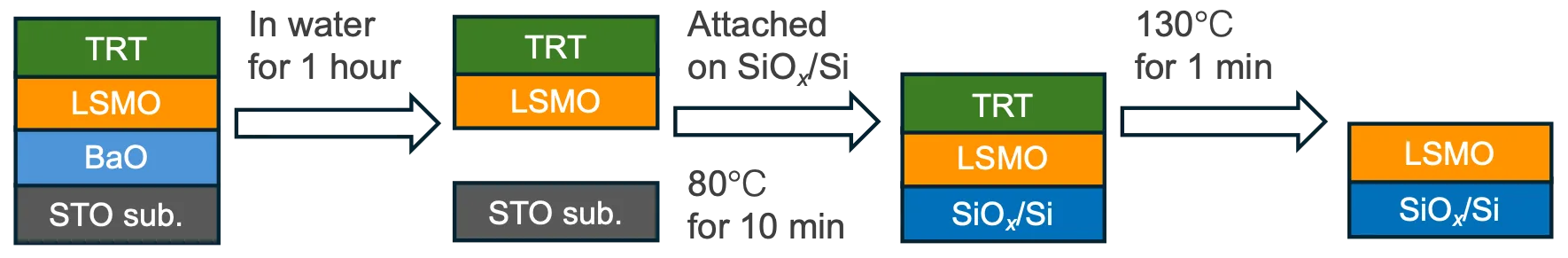

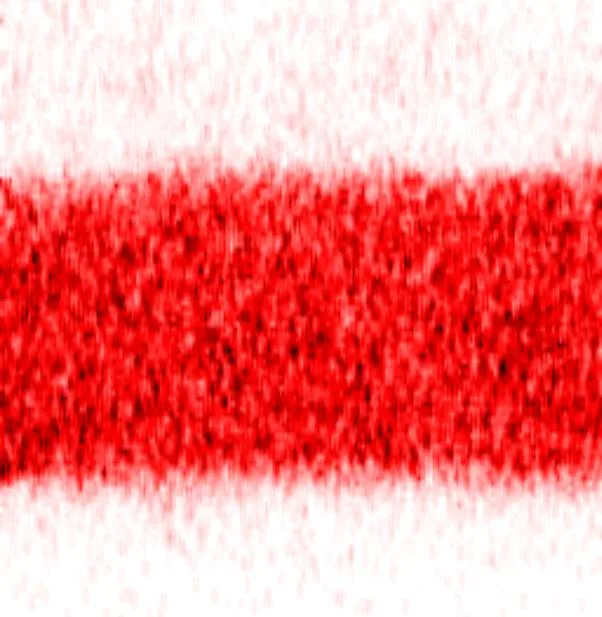

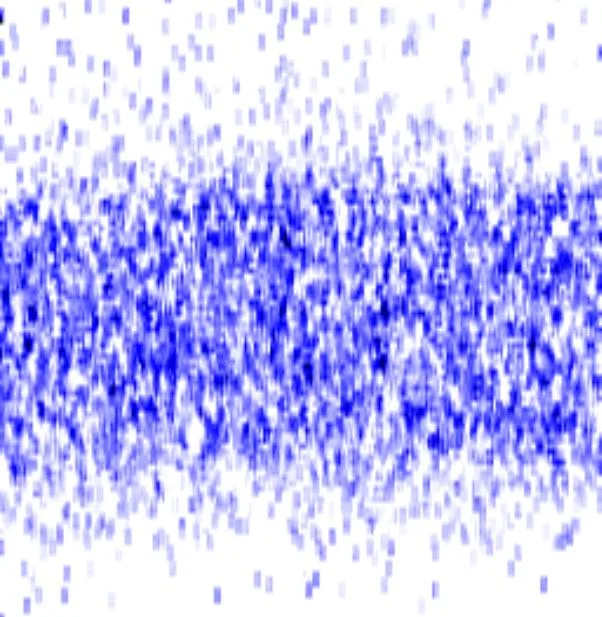

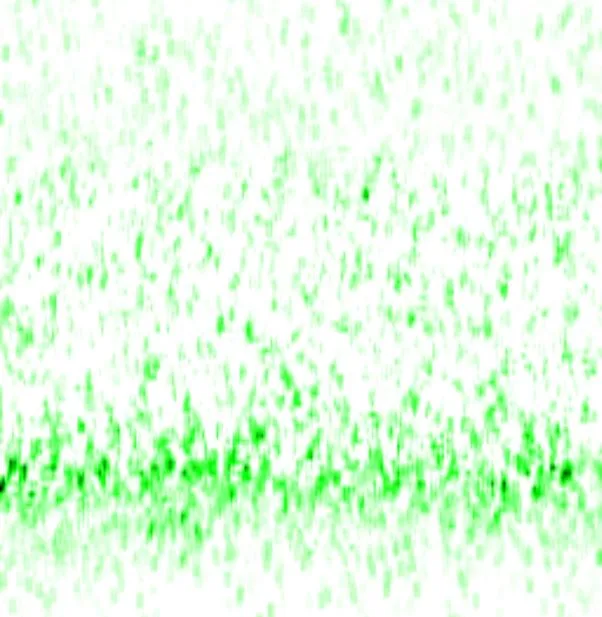

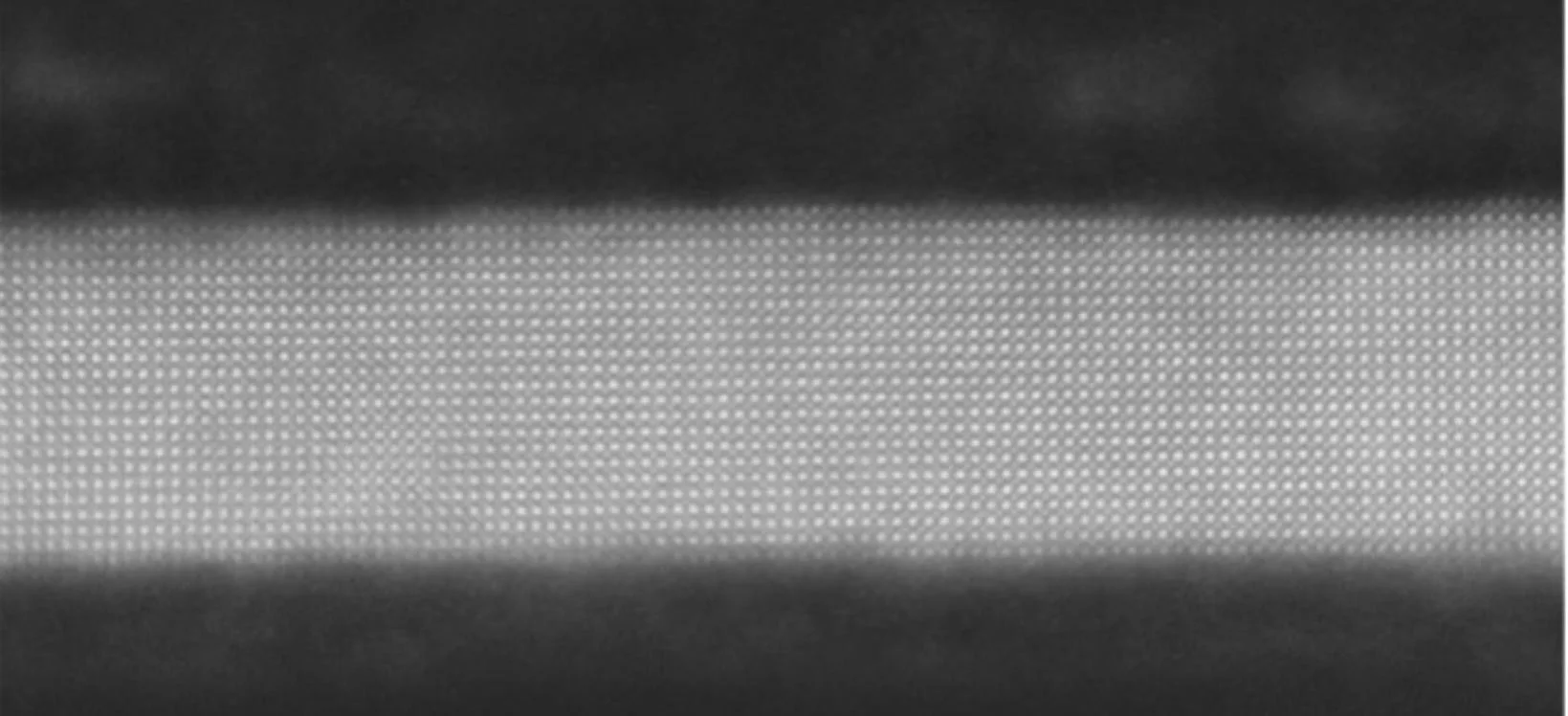

В эксперименте вырастили плёнку магнитного материала толщиной всего 8 нанометров — это в тысячу раз тоньше человеческого волоса. Сверху на неё нанесли слой оксида бария. Когда конструкцию опустили в воду, оксид бария растворился, и плёнка свободно всплыла. Её перенесли на кремниевую пластину — основу будущих микросхем. Проверка показала, что кристаллическая структура плёнки не пострадала, а посторонние атомы проникли лишь на полнанометра вглубь.
Метод обещает быть быстрым и дешёвым: оксид бария прост по составу, а растворение идёт в обычной воде. Такие перенесённые плёнки могут стать основой для гибкой электроники, датчиков и новых типов памяти. Вода, кремний и тонкий слой оксида — вот и весь рецепт.
Оригинальная аннотация
как её написали авторы, на английском arXiv:2602.07831

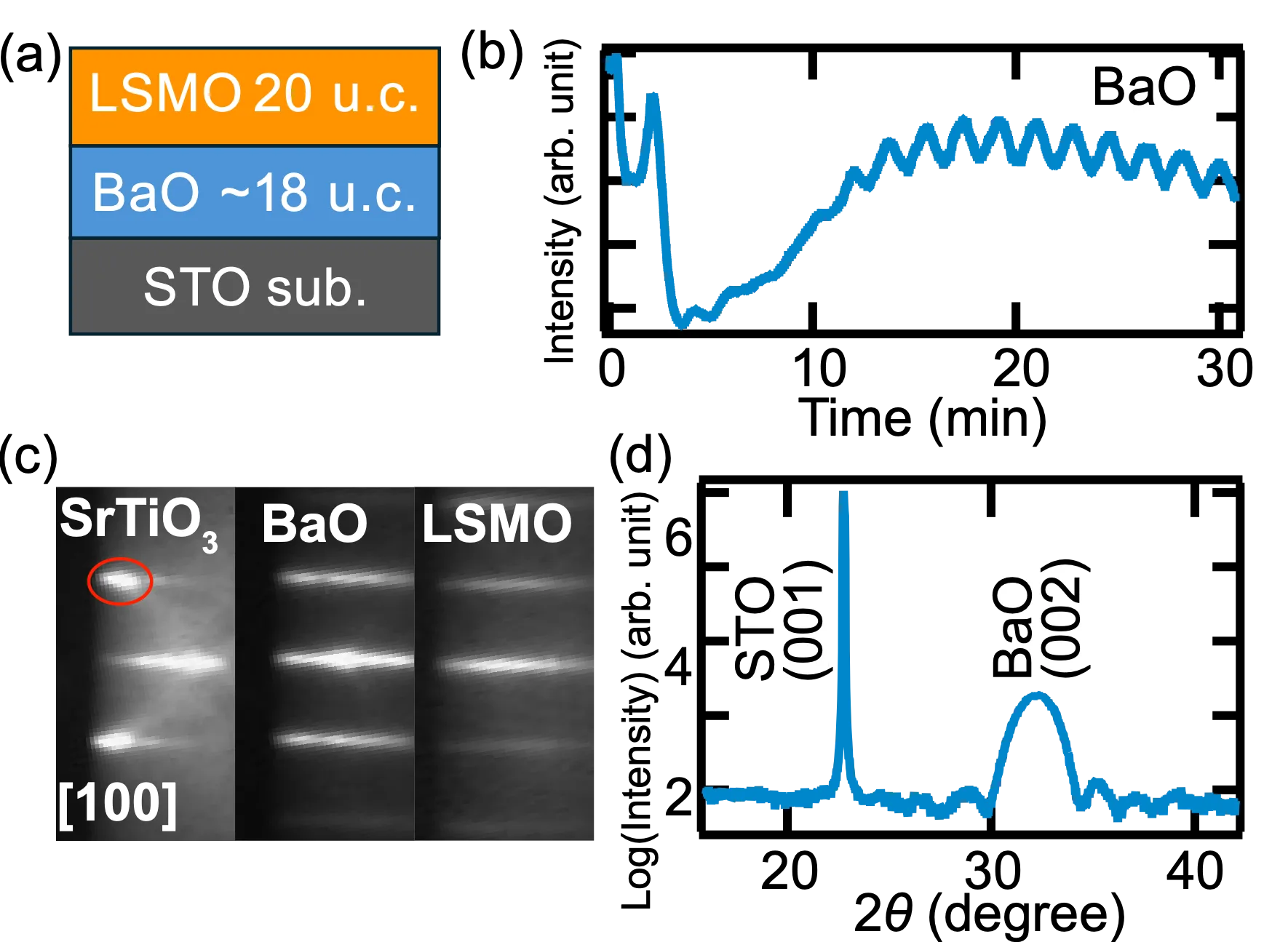

Ultrathin complex-oxide membranes provide a powerful platform for strain engineering, interfacial control, and heterogeneous integration; however, their formation remains constrained by the availability and performance of suitable water-soluble sacrificial layers. This letter demonstrates that barium oxide (BaO) serves as a highly efficient and rapidly dissolving water-soluble sacrificial layer, enabling the epitaxial lift-off and transfer of ultrathin La$$_{2/3}$$Sr$$_{1/3}$$MnO$$_3$$ (LSMO) membranes onto SiO$$_x$$/Si substrates. LSMO membranes with a thickness of approximately 8 nm are released using a BaO sacrificial layer grown by molecular beam epitaxy, while high crystallinity is preserved and Ba interdiffusion is limited to a narrow interfacial region of approximately 0.5 nm. Post-transfer oxygen annealing at 600 $${}^\circ$$C increases the Curie temperature ($$T_C$$) from 342 K to 346 K by eliminating Mn$$^{2+}$$ states associated with oxygen vacancies generated through oxygen extraction into the BaO layer. These results show that BaO provides a fast, scalable, and compositionally simple route for complex-oxide membrane release, while brief oxygen annealing is essential to restore the optimal Mn valence state and achieve the intrinsic high $$T_C$$.
Плёнка толщиной 8 нанометров настолько тонка, что если увеличить её до размеров футбольного поля, то толщина останется меньше миллиметра.
