Cómo una película polimérica doma el transistor de disulfuro de molibdeno exprés
Un transistor es como un grifo que controla el flujo de electrones. En condiciones normales, el grifo debe estar cerrado y abrirse solo cuando recibe una orden. Pero los transistores de disulfuro de molibdeno (las capas finas de este material son una alternativa prometedora al silicio) se comportan como un grifo que gotea: conducen corriente incluso sin señal de control. Esto se llama modo de empobrecimiento. Además, tienen mala memoria: después de la orden de "cerrarse", el grifo no se cierra de inmediato, y a veces incluso se atasca. Esto se conoce como histéresis.

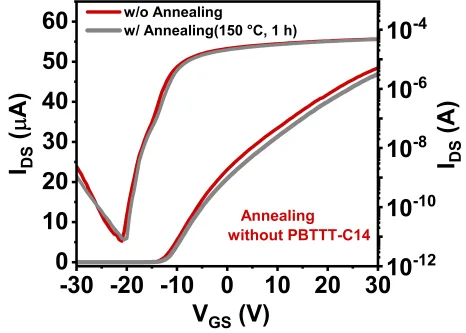

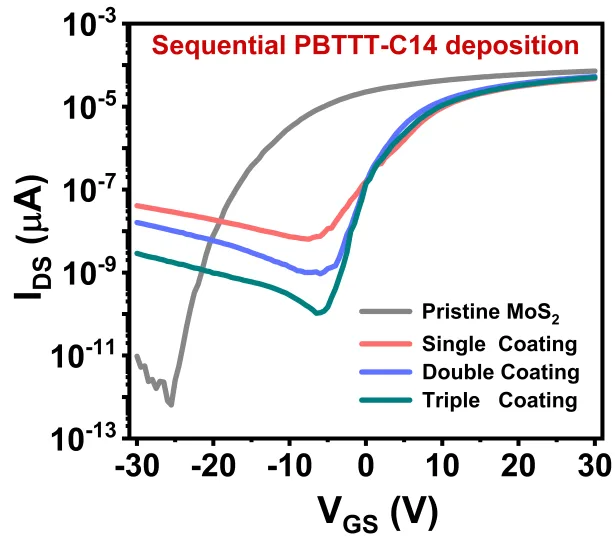

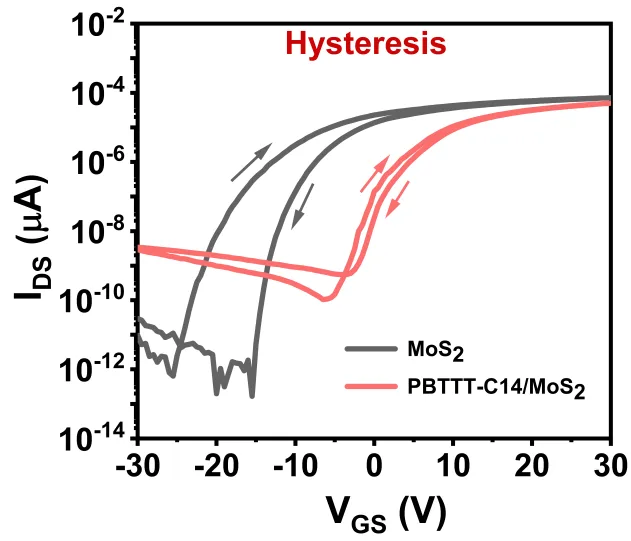

Los investigadores encontraron la manera de arreglar ambos defectos a la vez. Aplicaron sobre la superficie del transistor una fina capa del polímero PBTTT-C14, un material orgánico que sabe transferir cargas positivas. La capa actúa como una junta que redistribuye las cargas en la interfaz entre los dos materiales. Como resultado, el grifo empieza a funcionar correctamente: el voltaje al que el transistor se abre se desplazó de -9,6 voltios a +5,9 voltios. Esto significa que ahora, sin orden, está cerrado, no abierto. La histéresis se redujo de 8,8 voltios a 1,3 voltios: la memoria ha mejorado muchísimo.

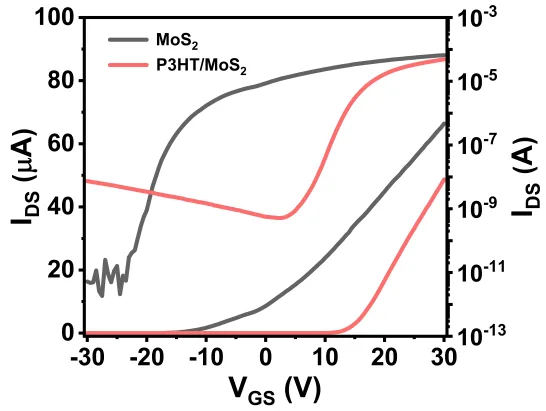

Para asegurarse de que el efecto se debe precisamente a la transferencia de carga, los científicos probaron otro polímero, el P3HT, que tiene niveles de energía similares. Dio el mismo resultado: el transistor pasó a funcionar en modo de enriquecimiento y la histéresis se suprimió. Esto significa que el método no está ligado a un polímero concreto, y se pueden elegir materiales para diferentes aplicaciones.
Este sencillo tratamiento de superficie abre el camino a la producción en masa de transistores bidimensionales compatibles con la electrónica de silicio actual. Por fin se pueden reemplazar los grifos que gotean por otros que funcionan bien.
Resumen original
tal como lo escribieron los autores, en inglés arXiv:2603.00967
Two-dimensional (2D) semiconductors such as molybdenum disulfide (MoS2) have recently attracted extensive research attention due to their promising compatibility with silicon based electronics. However, several key challenges still limit their practical integration. Two of the critical issues are (1) the intrinsic depletion-mode (normally on) operation of MoS2 field-effect transistors (FETs), and (2) the large hysteresis commonly observed in the transfer characteristics of MoS2 FETs due to the inherent sulfur defects. Addressing them is essential for CMOS compatible 2D-transistor technologies. In this work, we report for the first time that surface modification of the exfoliated multilayer MoS2 FETs with PBTTT C14 (poly(2,5 bis(3 tetradecylthiophen-2-yl)thieno[3,2 b]thiophene)), a p type conjugated organic polymer, converts the device from depletion mode to enhancement mode operation while simultaneously and strongly suppressing hysteresis. Specifically, the threshold voltage (Vth) shifts from -9.6 V to +5.9 V (total shift 15.5 V), and the hysteresis window decreases from 8.8 V to 1.3 V (85% reduction). This originates from interfacial charge transfer at the MoS2/PBTTT C14 interface, enabled by favourable band alignment. To further validate this charge transfer driven mechanism, P3HT (poly(3 hexylthiophene 2,5 diyl)) with similar energy levels to PBTTT C14 was employed, and it also showed similar enhancement-mode behaviour and hysteresis suppression.
El disulfuro de molibdeno es un material laminar: su cristal se puede exfoliar en películas de un átomo de espesor con cinta adhesiva común.
