Квантовая фабрика на ладони ✛ ✎

Оригинал: "Electrically pumped ultrabright entangled photons on chip"
arXiv:2508.14566 · 2025-08-20 · arXiv non-exclusive · собственный разбор · 2 мин
Чип размером с ноготь выдаёт запутанные фотоны со скоростью 45 миллиардов пар в секунду, питаясь от батарейки.

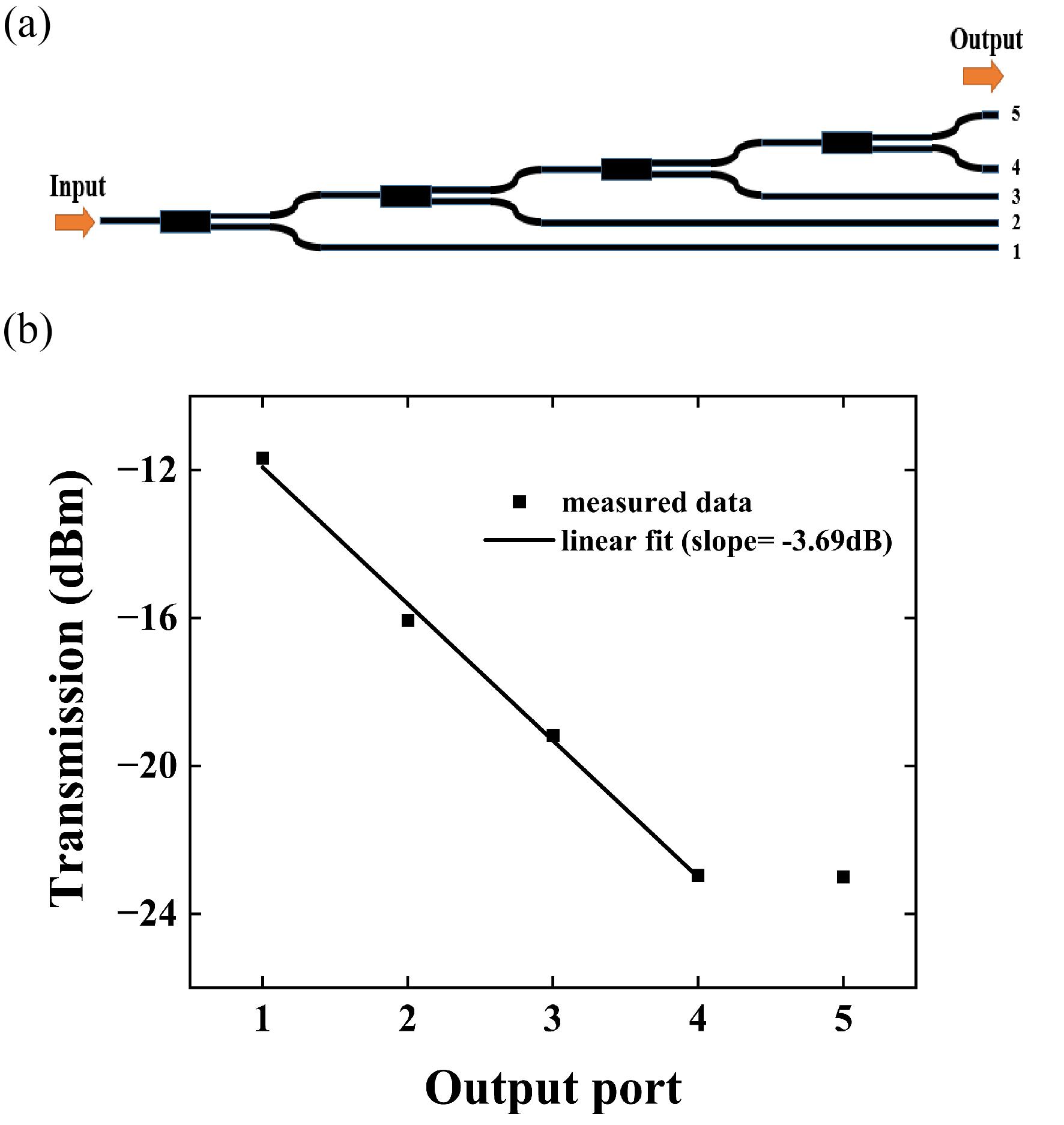

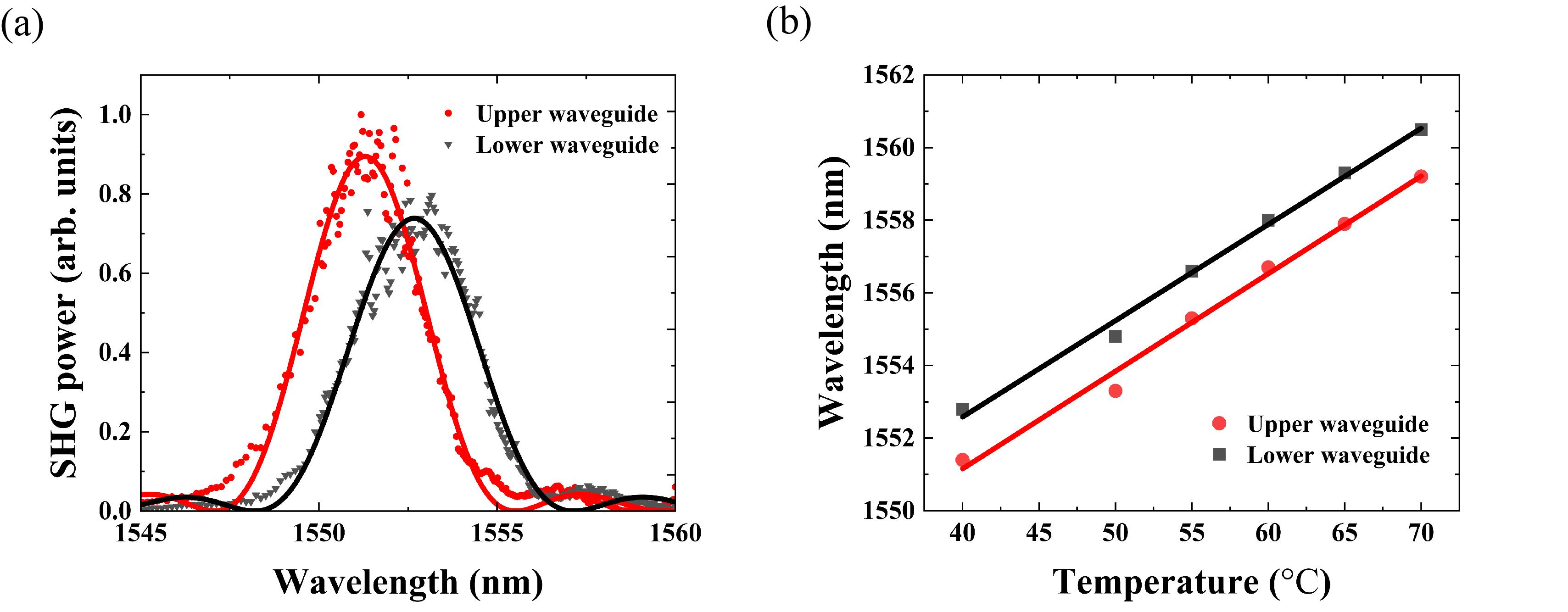

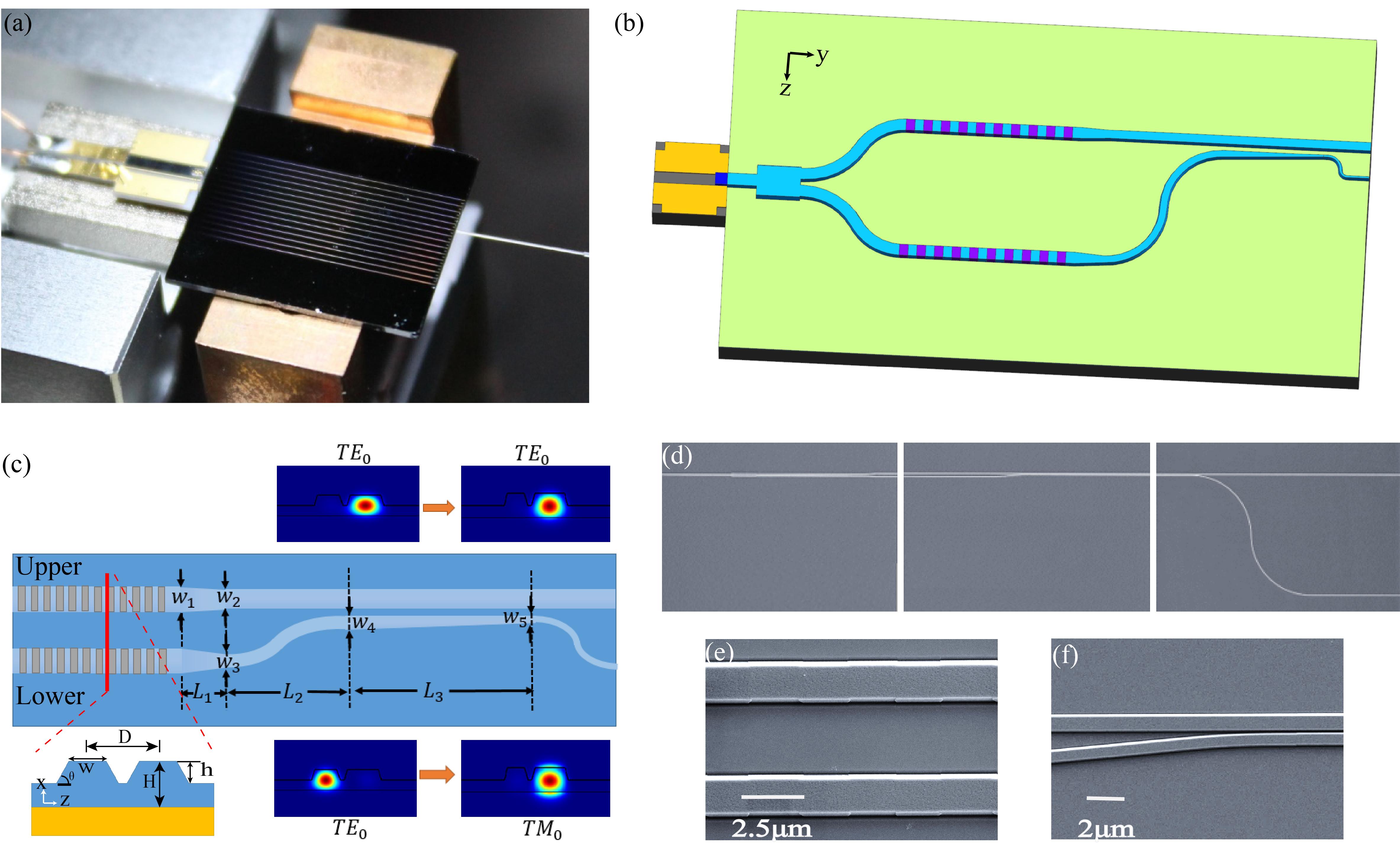

Лазер на кристалле ниобата лития оживает от тока в 40 миллиампер. Его свет делится на два ручейка, каждый проходит через шестимиллиметровый волновод, и там рождаются пары фотонов-близнецов. Один ручеёк поворачивает поляризацию своих близнецов, после чего оба потока сливаются в общее русло. На выходе — квантовая фабрика на ладони: 45 миллиардов запутанных пар в секунду при мощности всего 18.8 микроватт.

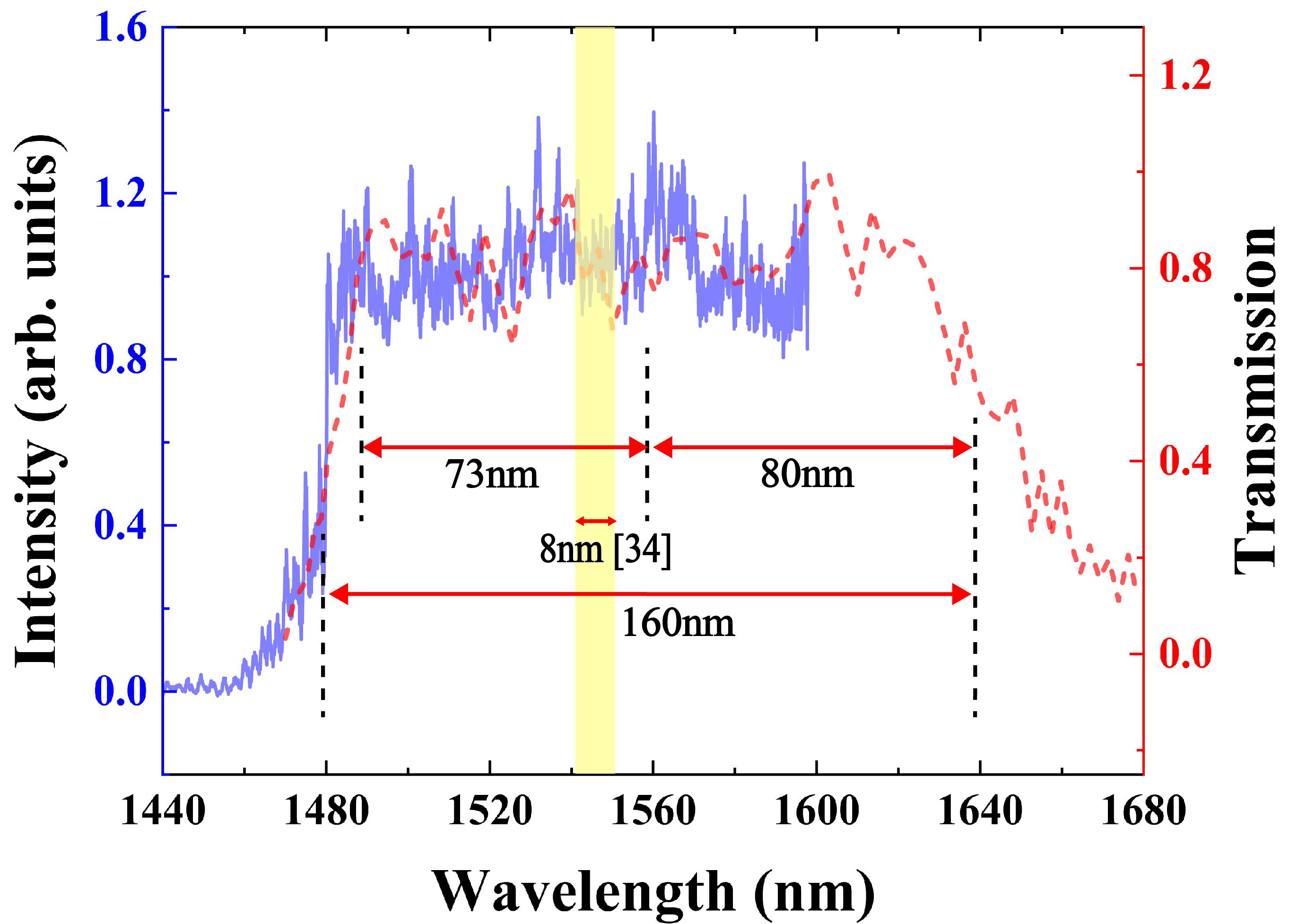

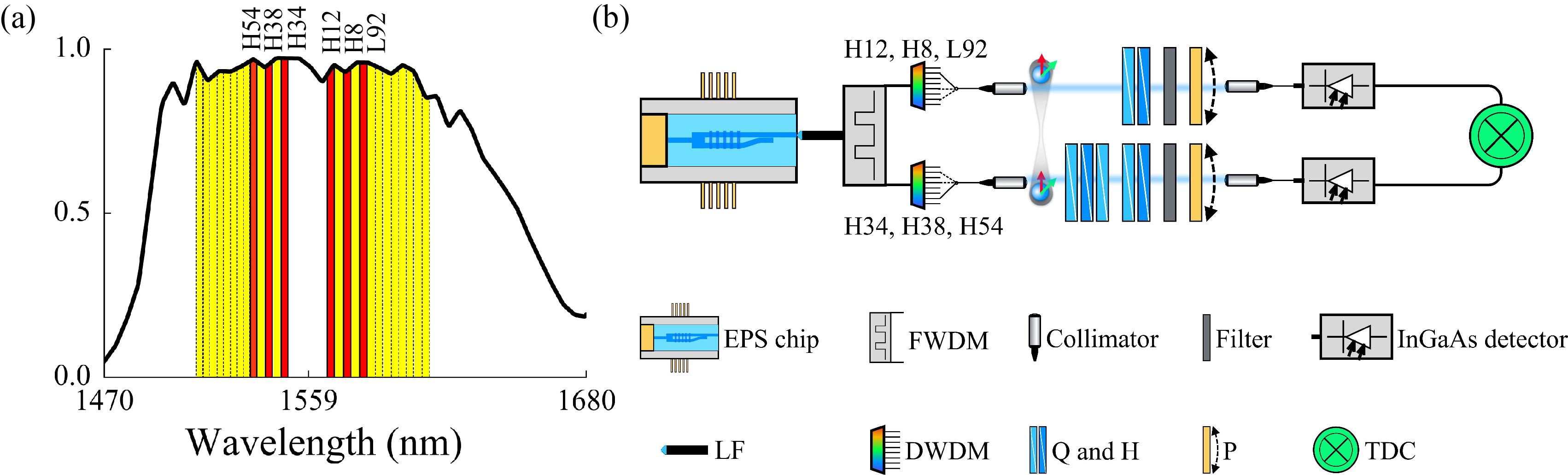

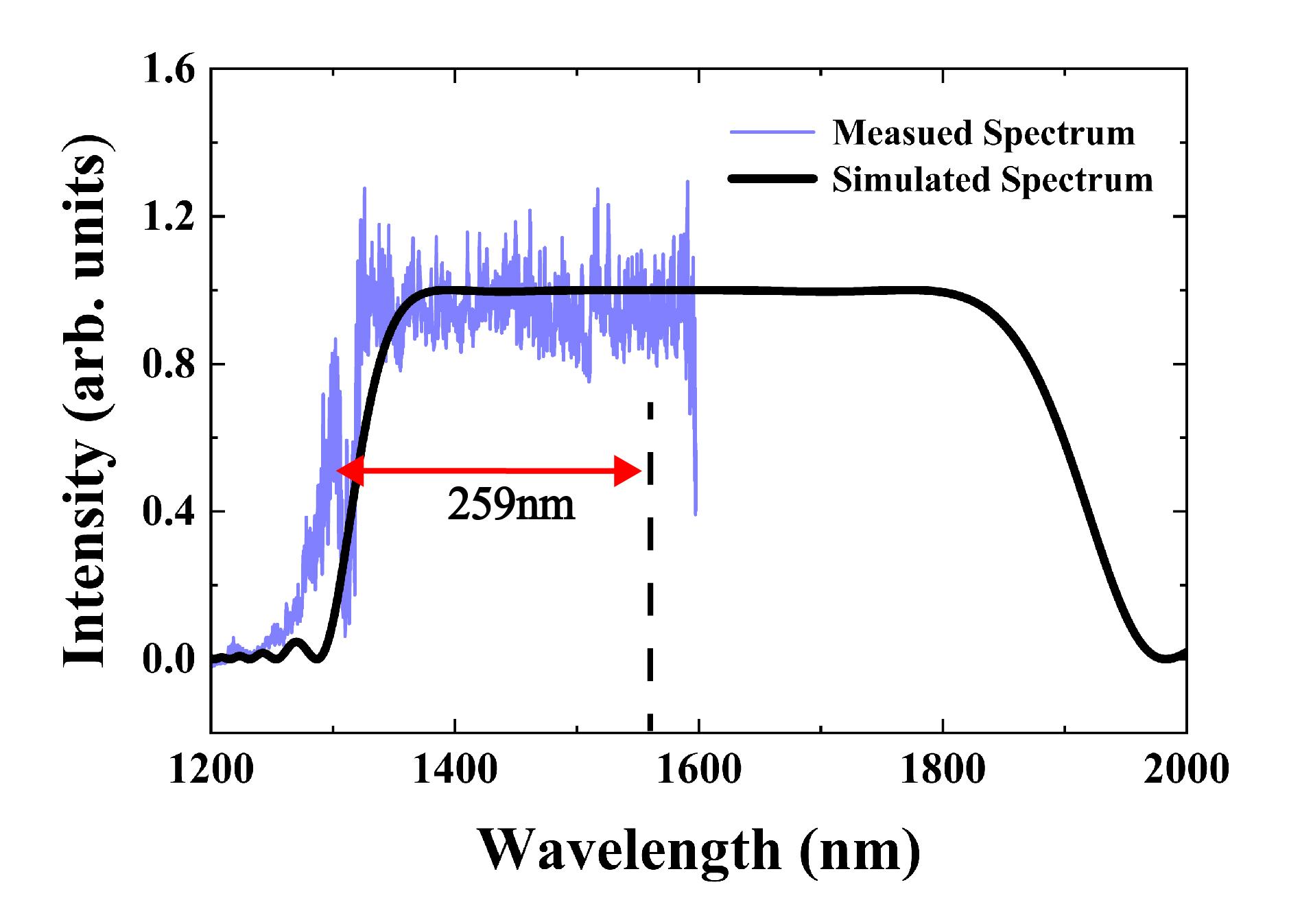

Ширина полосы 73 нм эквивалентна примерно 9 терагерцам — это в тысячи раз шире, чем у лучших однофотонных источников на квантовых точках.

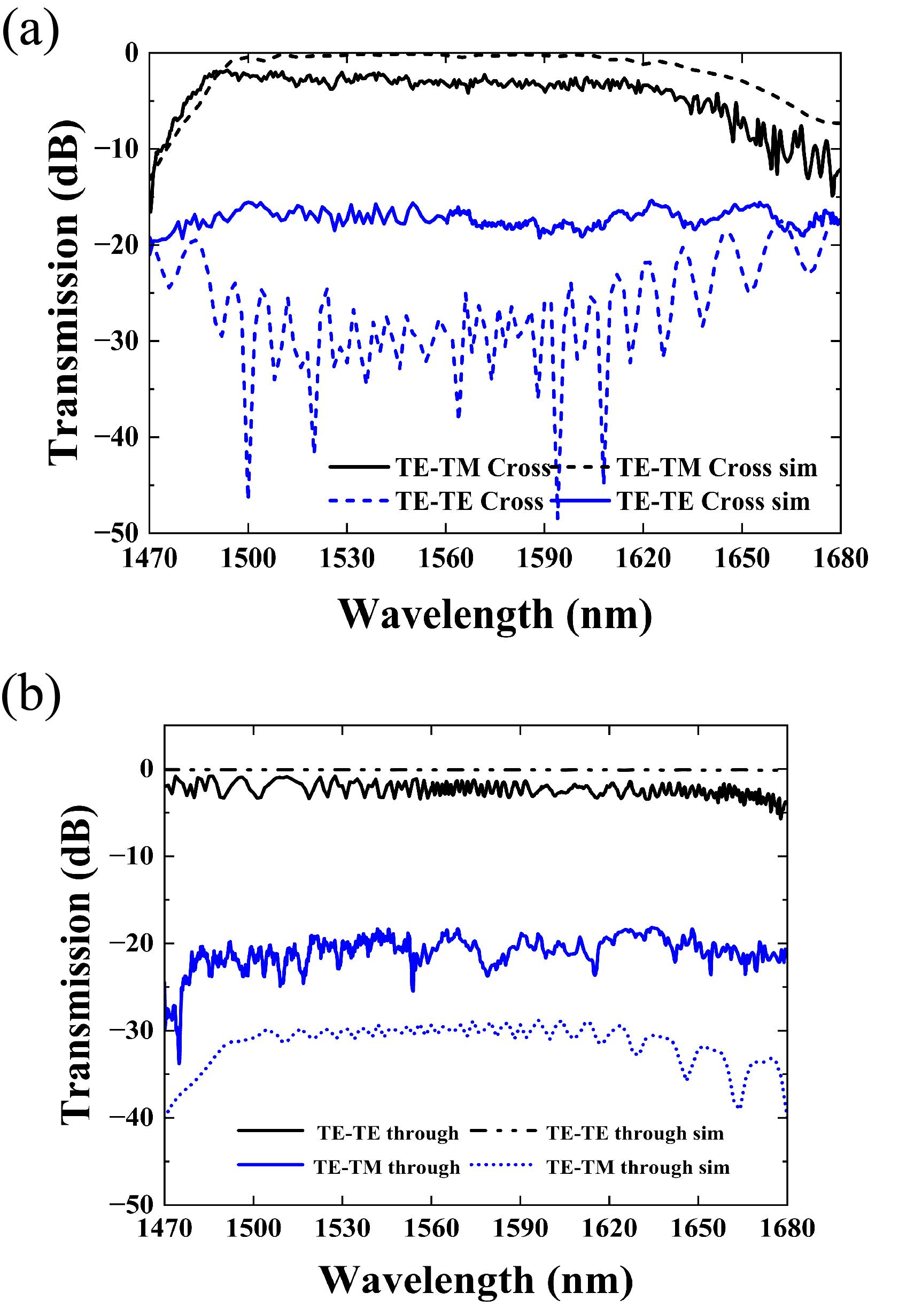

Запутанные фотоны — рабочие лошадки квантовых технологий: они нужны для вычислений, защищённой связи и сверхчувствительных измерений. Большинство современных источников требуют громоздкого внешнего лазера для оптической накачки, что мешает масштабированию. Здесь лазер и нелинейный материал живут на одном кристалле, а поляризационный ротатор-объединитель изготовлен тем же техпроцессом, что и волноводы. До этой работы электрически накачанные источники на чипе были либо тусклыми, либо узкополосными, либо не давали поляризационной запутанности.

Устройство размером 15×20 мм² работает при комнатной температуре и питается от портативной батареи.

Теперь запутанность можно получать без внешней оптики: достаточно подать ток. Это шаг к полностью автономным квантовым системам на чипе. Следующий рубеж — полная монолитная интеграция: перенос лазера на тот же чип через wafer bonding или микроперенос, чтобы убрать стыковку и повысить эффективность ввода света. Дальше можно интегрировать модуляторы, фильтры и детекторы на той же платформе ниобата лития, создав квантовый чип «всё в одном». Мультиплексирование по длинам волн откроет путь к многоканальным источникам для квантовых сетей.

Квантовая фабрика на ладони уже сегодня способна выдавать запутанные пары для квантового распределения ключей с мультиплексированием по длинам волн и для спутниковой квантовой связи. Осталось научиться упаковывать на тот же кристалл детекторы и управляющую электронику — и тогда квантовые коммуникации станут по-настоящему портативными.

Ширина полосы 73 нм эквивалентна примерно 9 терагерцам — это в тысячи раз шире, чем у лучших однофотонных источников на квантовых точках.

|\psi\rangle = \alpha |H_s H_i\rangle + \beta e^{i\phi} |V_s V_i\rangle
Суперпозиция горизонтально и вертикально поляризованных пар фотонов с амплитудами α и β и фазой φ
F = \langle \Psi^+ | \hat{\rho} | \Psi^+ \rangle

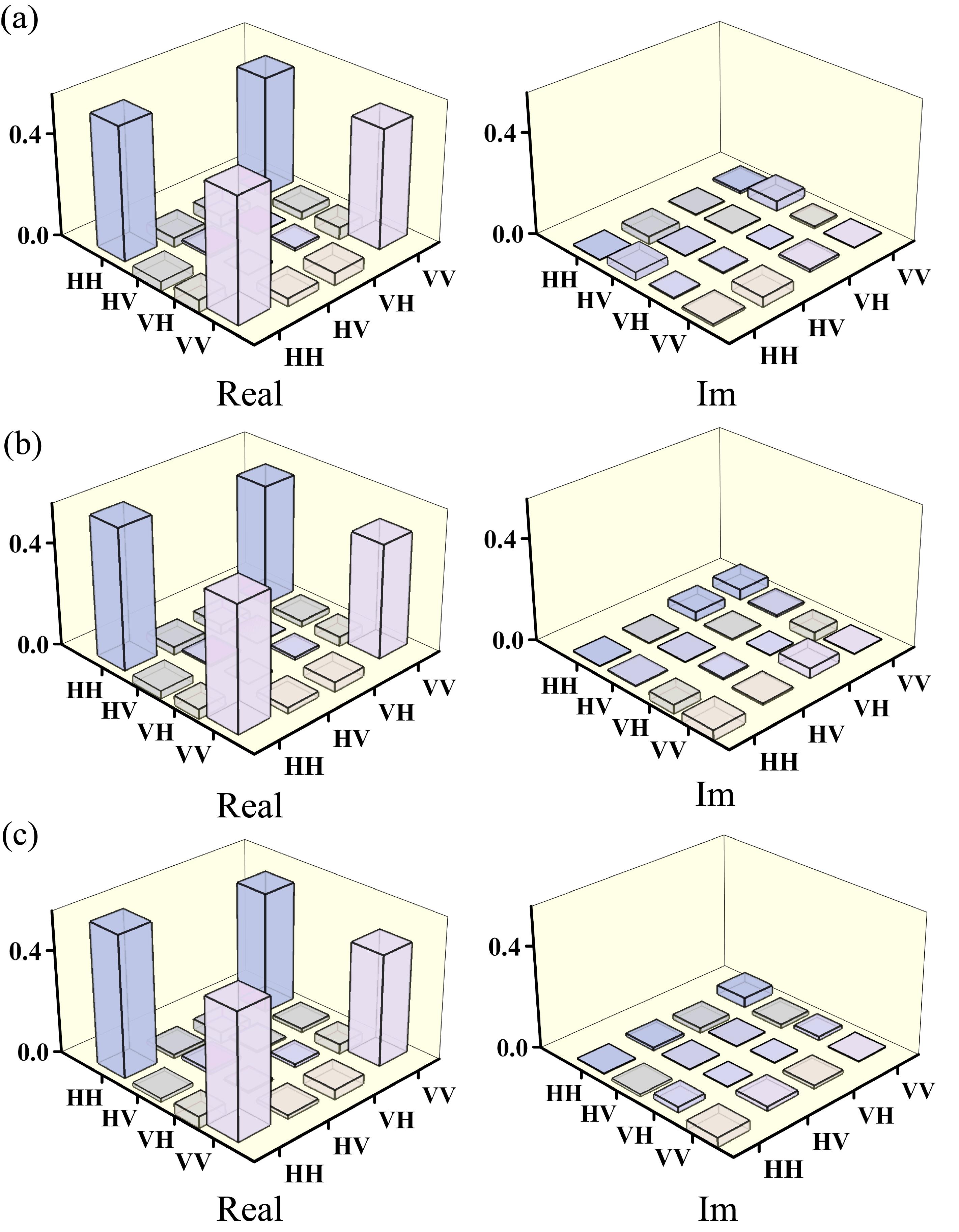

Перекрытие экспериментальной матрицы плотности с идеальным состоянием Белла Ψ+ = (|HH⟩ + |VV⟩)/√2
