Как примесь олова делает плёнку изолятором экспресс
Тонкая плёнка из ниобия и олова проводит ток без сопротивления, пока её не сделать совсем уж тонкой. Тогда она внезапно становится изолятором. Группа физиков проверила, что будет, если в плёнку добавить чуть больше олова, чем нужно по формуле.

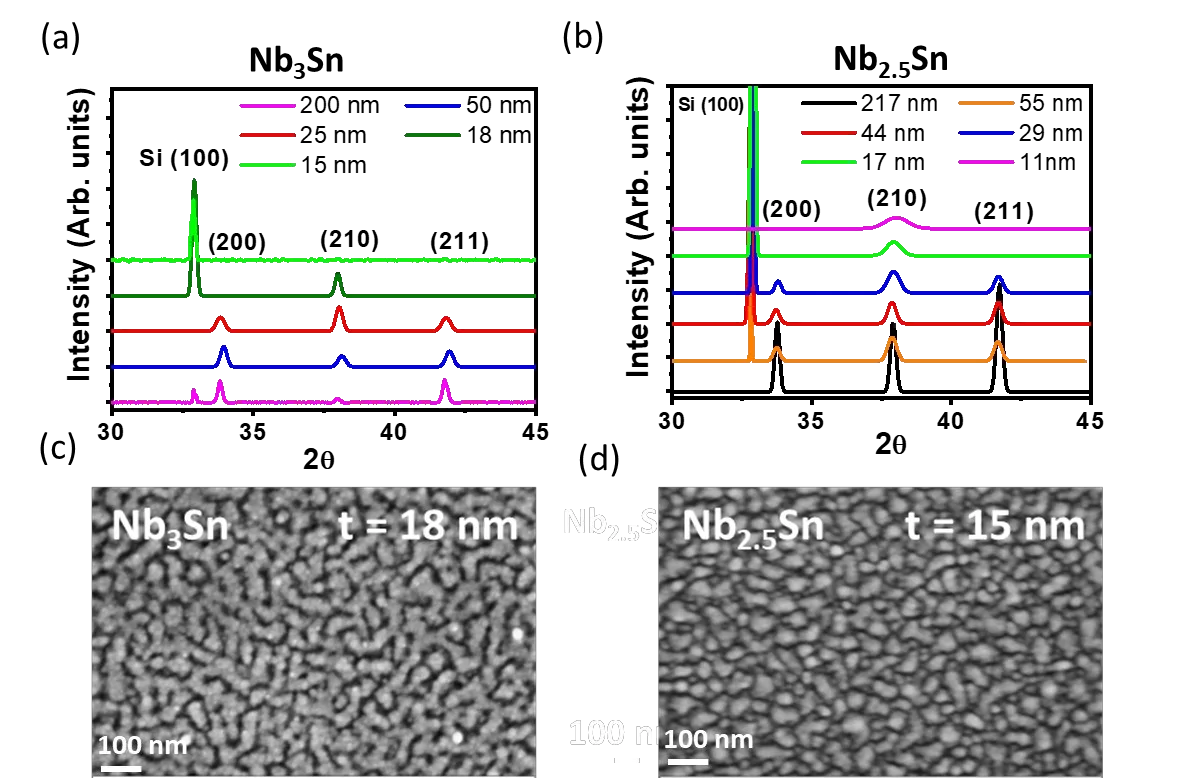

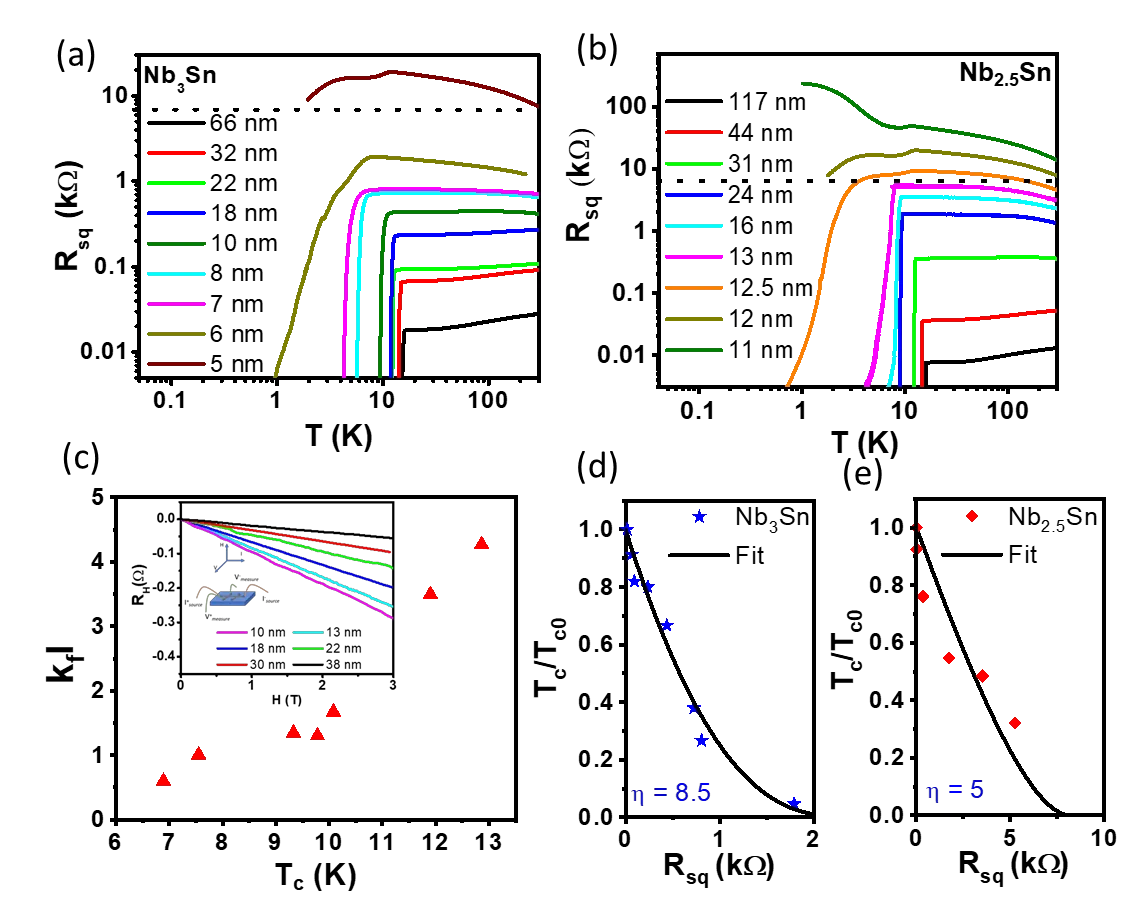

Плёнки выращивали распылением на кремниевую подложку — примерно как красят из баллончика, только атомами. У плёнок с избытком олова зёрна кристаллов получились мельче, а границы между ними — заметнее. Такая плёнка теряет сверхпроводимость при толщине около 11 нанометров — это в два раза толще, чем у плёнок с точным составом. Дальше она ведёт себя как обычный изолятор.

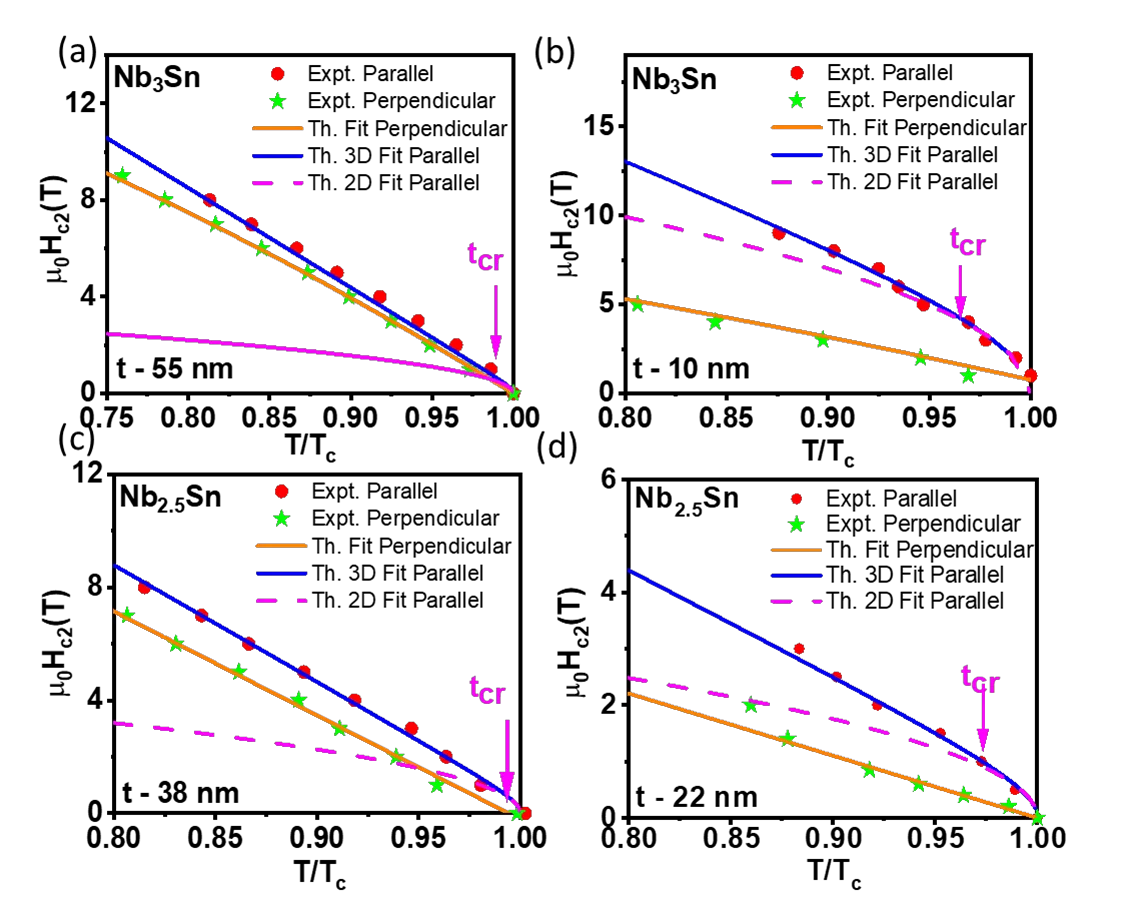

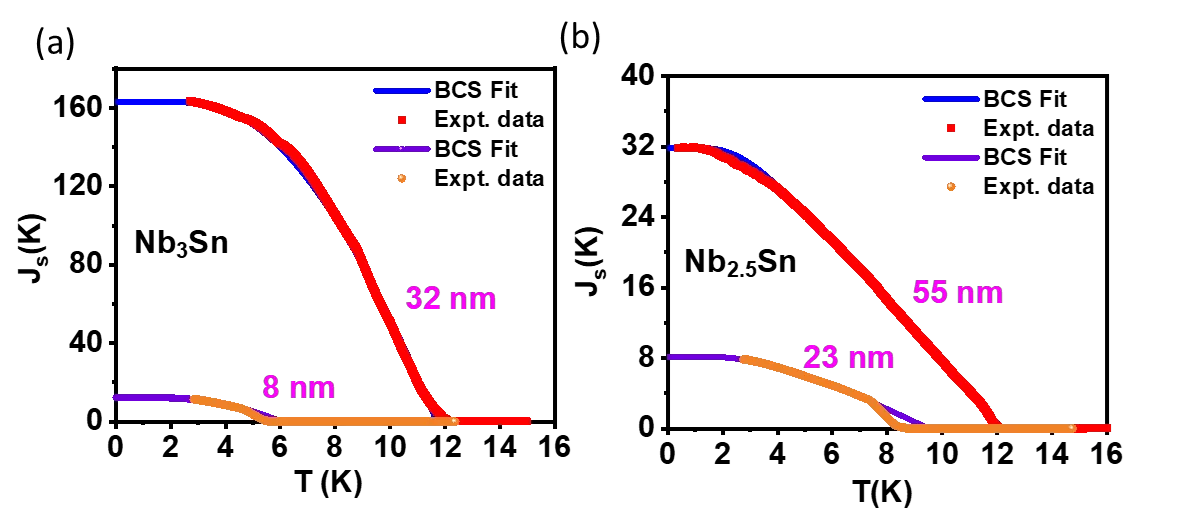

Измерения в магнитном поле показали ещё одну деталь: у более зернистых плёнок сверхпроводящее состояние разрушается легче. Сверхтекучая жёсткость — мера того, насколько прочно сверхпроводник держит свой ток, — у них заметно ниже. Похоже, лишние атомы олова расшатывают весь порядок, и сверхпроводимость сдаётся раньше.
Такие плёнки — удобный полигон для изучения перехода от проводника к изолятору. Варьируя состав, можно настраивать, при какой толщине этот переход случится. А значит, и лучше понимать, как устроен беспорядок в наномире.
Оригинальная аннотация
как её написали авторы, на английском arXiv:2603.00954

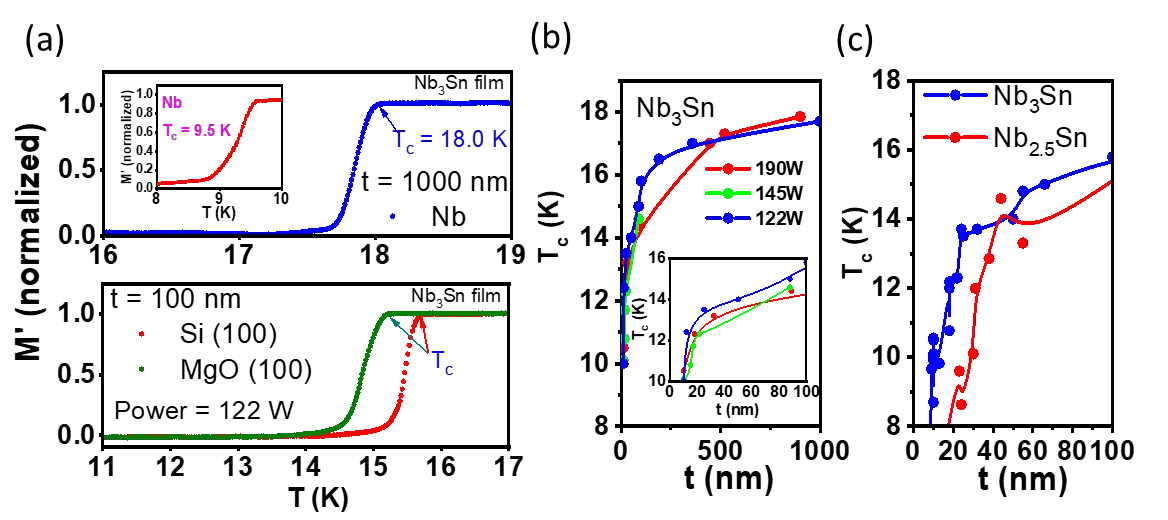

Nanocrystalline superconducting films offer an excellent platform to explore the interplay between disorder, granularity, and dimensionality. In this work, we investigate two series of NbxSn thin films with near-stoichiometric (x =3) and slightly Sn-rich (x =2.5) compositions, deposited on Si (100) substrates via DC magnetron sputtering. Both series exhibit nanocrystalline morphology, with the Sn-rich films displaying smaller grain sizes and a more granular microstructure. A suppression of the superconducting transition temperature (Tc) with decreasing film thickness is observed in both series. Notably, a disorder-driven crossover to an insulating state emerges, occurring at a thickness of approximately 11 nm for the Sn-rich films-about twice that of the stoichiometric films. The estimated disorder parameter (kFl=0.4) in the thinnest films indicates proximity to the Anderson localization regime for these films. Magneto-transport measurements reveal a thickness-driven 3D to 2D crossover, with its onset strongly dependent on film stoichiometry. Furthermore, a pronounced suppression of superfluid stiffness is observed in the Sn-rich films, corroborating the structure-property correlations identified in this study. This work highlights the role of stoichiometry controlled disorder in tuning superconductivity in granular NbxSn thin films.
Толщина 11 нанометров — это примерно 40 атомных слоёв. Если бы лист бумаги был таким же тонким относительно своего размера, он покрыл бы футбольное поле.
В романе «Ложная слепота» Питера Уоттса сверхпроводники работают при комнатной температуре — но и там малейший беспорядок в кристалле сводит на нет их свойства.
