Слабое поле, сильный ток: эффект Нернста в многослойном графене ✛
Контекст
Работа стоит на отшибе среди соседей по архиву: рядом исследования графена, сверхпроводимости и квантовых моделей, но никто не измерял термоЭДС в магнитном поле для химически выращенных многослойных плёнок. Соседние статьи изучают сверхпроводимость в графене и графине, теплоперенос в слоях, магнитосопротивление. Все они касаются квантовых или коллективных явлений в тонких слоях, но термоэлектрический отклик в слабом поле оставался белым пятном. Данная работа впервые показывает, что дешёвый CVD-графен может давать большой поперечный термоэлектрический сигнал при комнатной температуре.
Методы

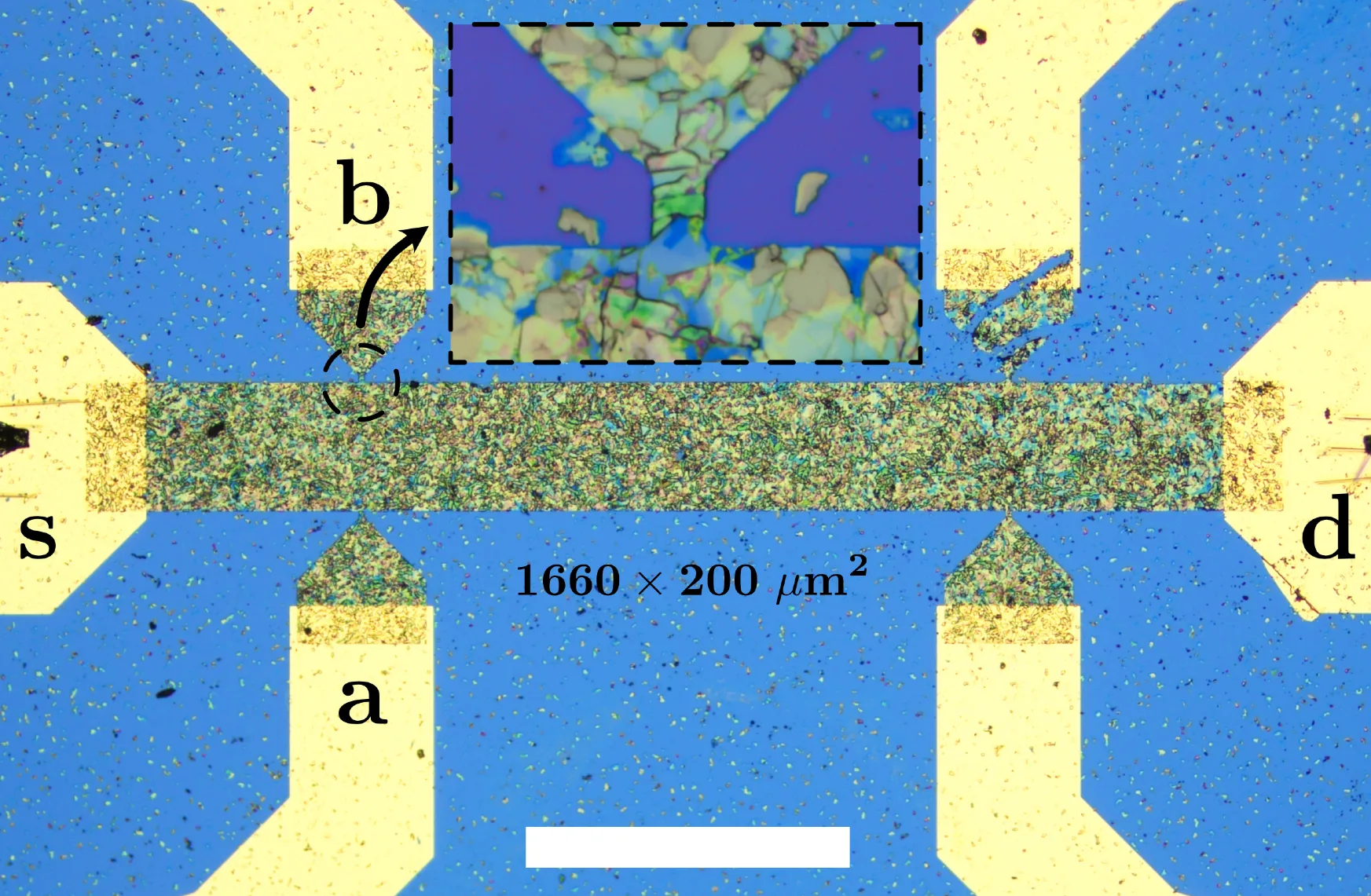

Плёнку многослойного графена, выращенную методом химического осаждения из газовой фазы, сформировали в виде холловского мостика длиной 1660 мкм и шириной 200 мкм. Толщина плёнки сильно флуктуирует от 20 до 100 нм, а зёрна имеют размер около 10 мкм. Для создания локального градиента температуры плёнку нагревали сфокусированным лучом инфракрасного лазера с длиной волны 8,1 мкм и мощностью 4 мВт, пятно имело размер около 20 мкм. Магнитное поле создавали постоянными магнитами разного размера, а его величину определяли по калибровочной кривой магнитосопротивления. Напряжение измеряли между истоком и стоком, а также между холловскими зондами, сканируя лазером по всей площади образца.
Результаты
При нулевом магнитном поле карта фототермоэлектрического напряжения представляет собой случайные пятна положительного и отрицательного знака с характерным размером 5 мкм, что указывает на электронно-дырочные лужи. Вблизи металлических контактов знак фиксируется из-за легирования, и продольная термоЭДС составляет около 10 мкВ/К. При включении поля уже 4 мТ поперечное напряжение у краёв сравнивается с продольным у контакта, а знак становится постоянным. При максимальном поле 315 мТ поперечная термоЭДС достигает 270 мкВ/К, что соответствует коэффициенту Нернста 800 мкВ/(К·Тл). Для сравнения, у антимонида индия, эталонного полупроводника с высокой подвижностью, коэффициент Нернста около 100 мкВ/(К·Тл). Магнитосопротивление плёнки при 1 Тл составило 100%, а подгонка квадратичной части дала подвижность (3–5)×$10^4$ см²/(В·с), что выше, чем у обычного графита, из-за скрученных слоёв.
Значение
Работа отличается от соседей по архиву тем, что впервые демонстрирует большой эффект Нернста в химически выращенном многослойном графене при комнатной температуре и в миллитесловых полях. Соседние статьи исследуют сверхпроводимость, квантовые модели или теплоперенос, но никто не измерял поперечную термоЭДС в таких неупорядоченных плёнках. Ключевой момент — высокая подвижность, обусловленная развязкой слоёв из-за случайных поворотов, что позволяет носителям эффективно отклоняться магнитным полем. Это ставит под сомнение прежние оценки, что CVD-графен непригоден для термоэлектричества из-за низкой подвижности.
Развитие
Тема может развиваться в сторону теоретического описания эффекта Нернста в неоднородных плёнках с флуктуациями толщины и легирования. Существующие модели для магнитосопротивления и эффекта Холла в таких средах не покрывают поперечную термоЭДС. Экспериментально интересно проверить, сохранится ли большой эффект в плёнках без скрученных слоёв, а также использовать селективный джоулев нагрев с термометром на чипе для более точного измерения температуры.
Влияние
Результаты повлияют на разработку термоэлектрических генераторов на основе графита, особенно для утилизации низкопотенциального тепла. Также они важны для понимания транспорта в неупорядоченных слоистых материалах.
Следующие шаги
Измерить эффект Нернста в плёнках с контролируемой степенью скрученности слоёв и в образцах без скручивания. Построить теоретическую модель, связывающую подвижность и коэффициент Нернста в неоднородных тонких плёнках.
Ключевые проблемы
Работа напрямую касается проблемы термоэлектрической эффективности в компенсированных полуметаллах, где продольная термоЭДС подавлена электронно-дырочной симметрией. Она показывает, что поперечный эффект Нернста может обойти это ограничение даже в дешёвых поликристаллических плёнках. Открытым остаётся вопрос о роли беспорядка и границ зёрен в усилении или ослаблении термомагнитных явлений.
Взгляд машины знаний
Этот раздел адресован автору работы и его коллегам. Соседние работы нашёл смысловой поиск по нашему архиву — не по совпадению слов, а по смыслу. Мы не рецензируем: мы показываем поле вокруг.
Что сделано в работе
В работе измерен поперечный термоэлектрический отклик (эффект Нернста) в плёнке многослойного графена, выращенной методом CVD. Локальный нагрев лазером и слабое магнитное поле (до 315 мТ) позволили получить коэффициент Нернста до 800 мкВ/(К·Тл), что значительно выше, чем у традиционных материалов. Высокая подвижность носителей, связанная со случайными поворотами слоёв, объясняет наблюдаемый эффект.
В чём сила
Демонстрация большого эффекта Нернста в неупорядоченном CVD-графене при комнатной температуре и в миллитесловых полях открывает путь к дешёвым термоэлектрическим устройствам. Использование случайной разориентации слоёв для повышения подвижности — оригинальный ход, который можно переносить на другие слоистые материалы.
Куда можно двигаться
- Может быть интересно сопоставить наблюдаемый эффект с поведением носителей на краях графена: в архиве есть разбор, посвящённый краевым состояниям в двумерном углероде. Это поможет понять, как края и дефекты влияют на поперечный транспорт в ваших плёнках.опора: Край графена: как ведёт себя кромка двумерного углерода arXiv:2602.17906
- Рядом лежит работа о включении сверхпроводимости магнитным полем в графене. Возможно, исследование конкуренции или кооперации сверхпроводящих флуктуаций и эффекта Нернста в многослойных системах даст новые режимы термоэлектрического отклика.опора: Магнитное поле включает сверхпроводимость в графене arXiv:2607.06520
- В архиве есть разбор по теплопереносу в плёнках железа и кремния. Сравнение механизмов генерации термоЭДС в разных неупорядоченных системах могло бы выявить общие закономерности и помочь оптимизировать состав и морфологию для термоэлектрических приложений.опора: Тепло в электричество: плёнка из железа и кремния arXiv:2602.09460
Что можно попробовать
- Измерить эффект Нернста в тех же плёнках при пониженных температурах, чтобы отделить вклад диффузионного и фононного увлечения.
- Попробовать варьировать степень разориентации слоёв (например, отжигом или механическим воздействием) и отследить корреляцию с подвижностью и коэффициентом Нернста.
- Сравнить отклик для плёнок разной толщины и размера зёрен, чтобы найти оптимальные параметры для максимального поперечного сигнала.
Почему это может быть важно
Если эффект воспроизводится в промышленно выращиваемых плёнках, это может привести к недорогим термоэлектрическим генераторам, работающим при комнатной температуре и в слабых полях, что важно для утилизации бросового тепла.
Работы рядом в нашем архиве
- Край графена: как ведёт себя кромка двумерного углеродаблизость 0.57
- Графеновый сэндвич: ускорение электронов в атомарно-гладком каналеблизость 0.54
- Космический замес: турбулентное усиление магнитных полей в новорождённых нейтронных звёздахблизость 0.53
- Магнитное поле включает сверхпроводимость в графенеблизость 0.53
- Сверхпроводимость в графине: магнитное поле выдало тайнублизость 0.52
- Сверхпроводимость без проводов: как поймать вечный токблизость 0.51
- Тепло в электричество: плёнка из железа и кремнияблизость 0.51
Вокруг этой работы в архиве пусто: ближайший разбор всего на 0.57, при обычных 0.64. Похоже, рядом почти не бурили.
Магнитное поле всего 4 мТ, создаваемое маленьким постоянным магнитом, уже достаточно, чтобы поперечное напряжение в графеновой плёнке сравнялось с продольным. Это поле в сотни раз слабее поля типичного магнита на холодильник.
Ключевые числа
- поперечная термоЭДС при 315 мТ: 270 мкВ/К
- коэффициент Нернста: 800 мкВ/(К·Тл)
- магнитосопротивление при 1 Тл: 100%
- подвижность носителей: (3–5)×104 см²/(В·с)
- характерный размер электронно-дырочных луж: 5 мкм
