Память интеркаляции в MXenes: как слои запоминают историю
Контекст
Работа стоит на пересечении исследований интеркаляции в слоистых материалах и микроскопии одиночных наночастиц. Соседние работы изучают вязкие плёнки у минеральных стенок, кислородный ключ к сверхпроводимости, оксидные мембраны с памятью, скрученные кристаллы, ферменты в гелях, экситонные конденсаты в графене, рентгеновскую кристаллографию без догадок и световые ловушки. В этом ряду данная статья выделяется тем, что впервые связывает наноразмерную гетерогенность укладки слоёв с макроскопической электрохимической памятью, используя прямой оптический мониторинг отдельных чешуек.
Методы

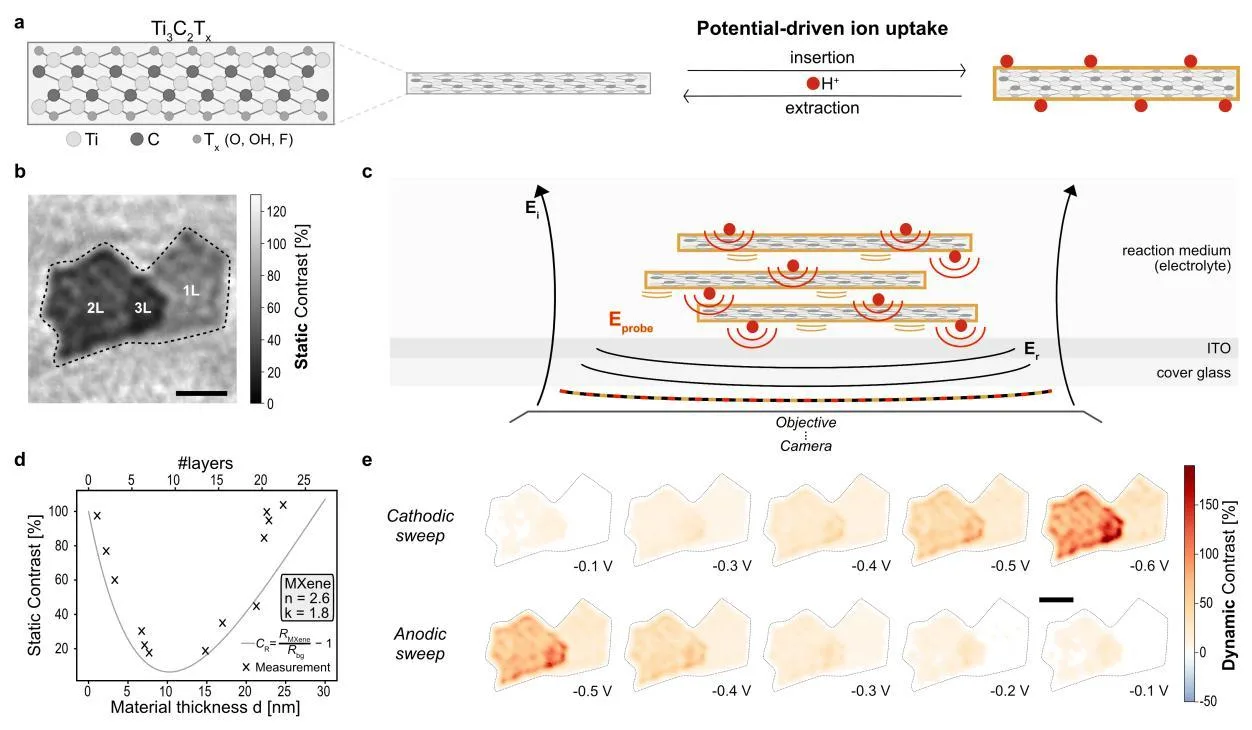

Учёные построили самодельный микроскоп, объединяющий интерференционную отражательную микроскопию и интерферометрическое рассеяние, с временны́м разрешением до микросекунд и точностью локализации менее 10 нм. Образцы Ti3C2Tx наносили на стекло с оксидом индия-олова и помещали в электрохимическую ячейку с серной кислотой. Оптический контраст калибровали по атомно-силовой микроскопии, чтобы определять число слоёв. Параллельно проводили циклическую вольтамперометрию и синхротронную дифракцию рентгеновских лучей на плёнке толщиной около 3 мкм.
Результаты

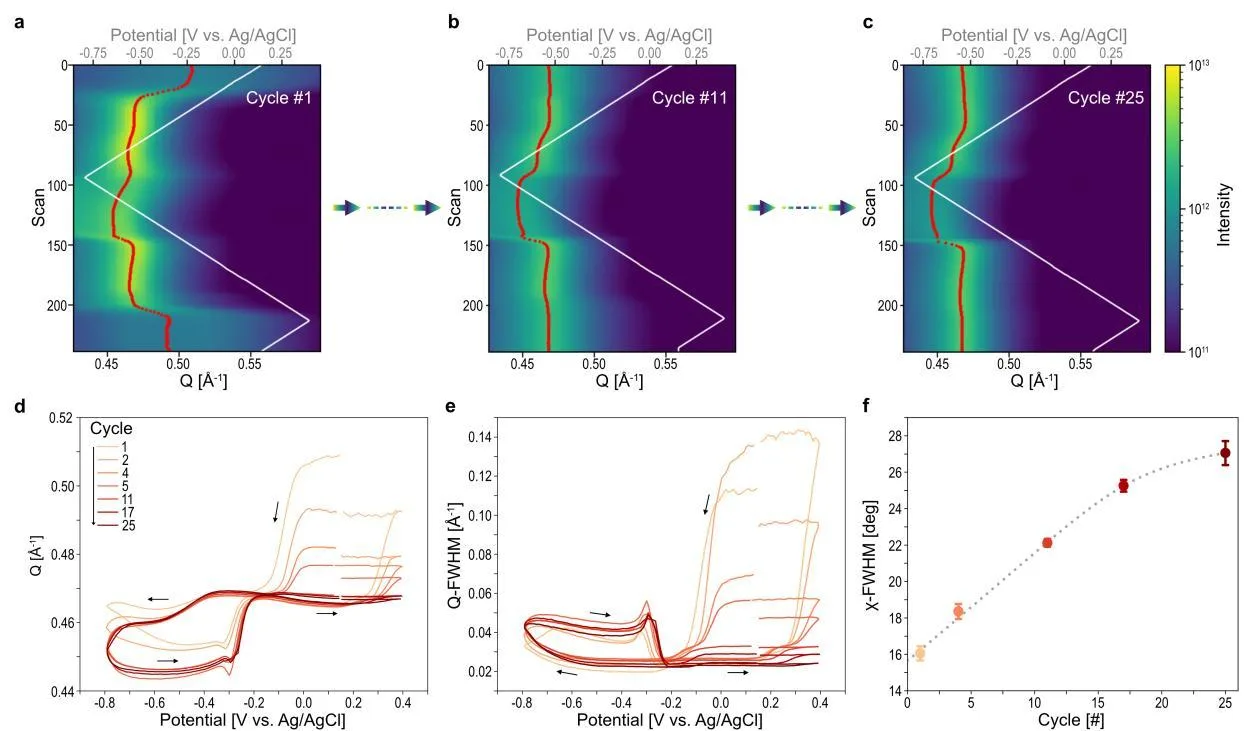

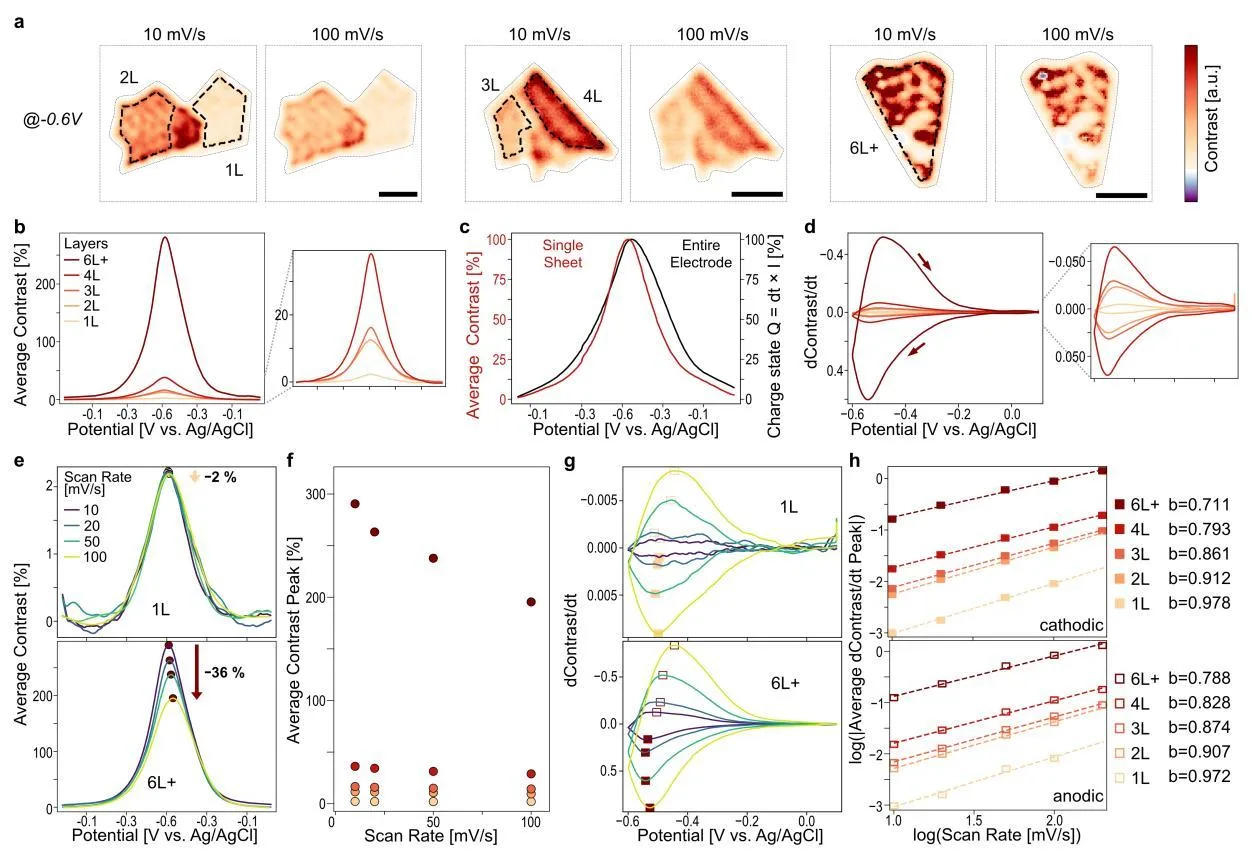

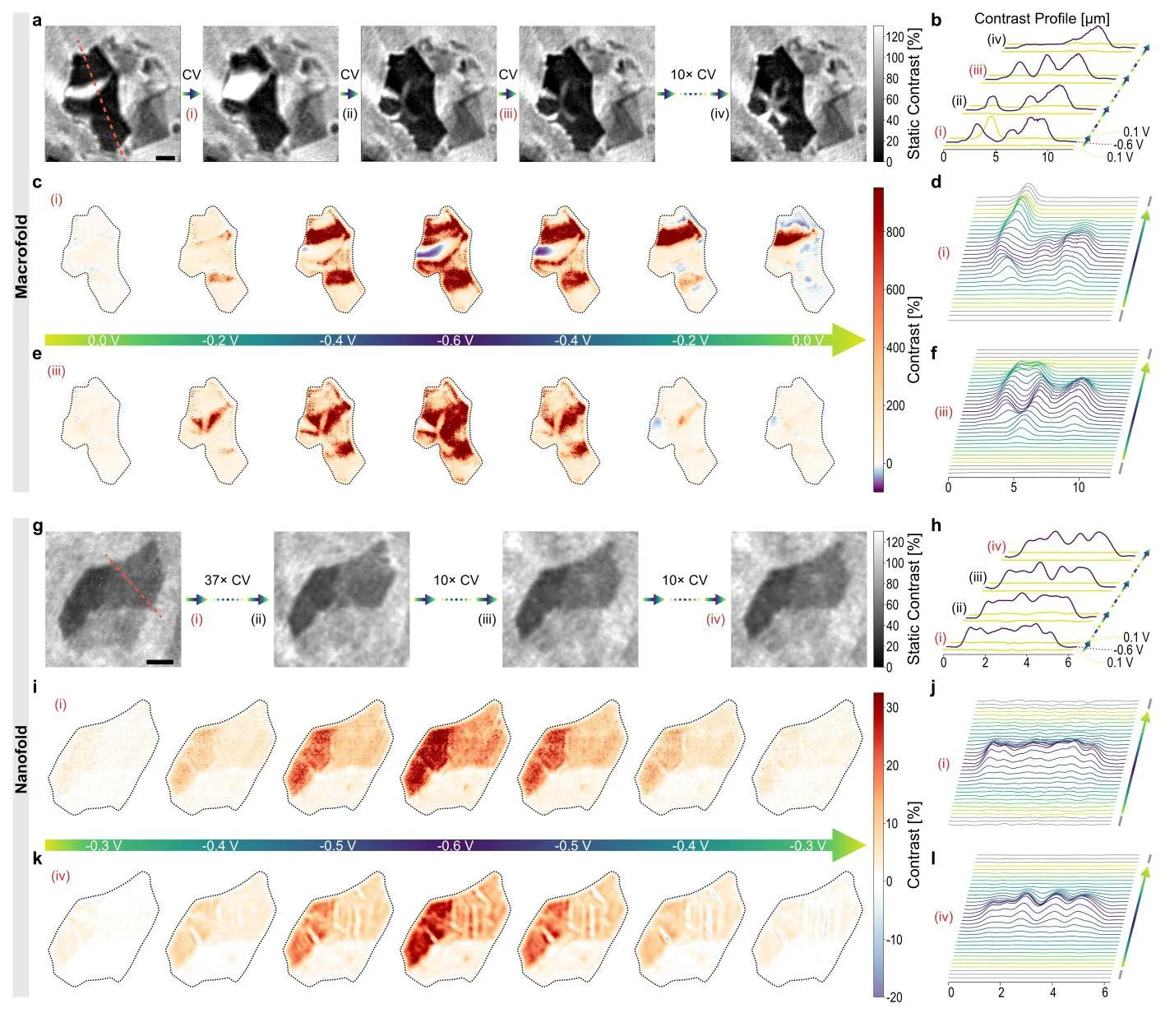

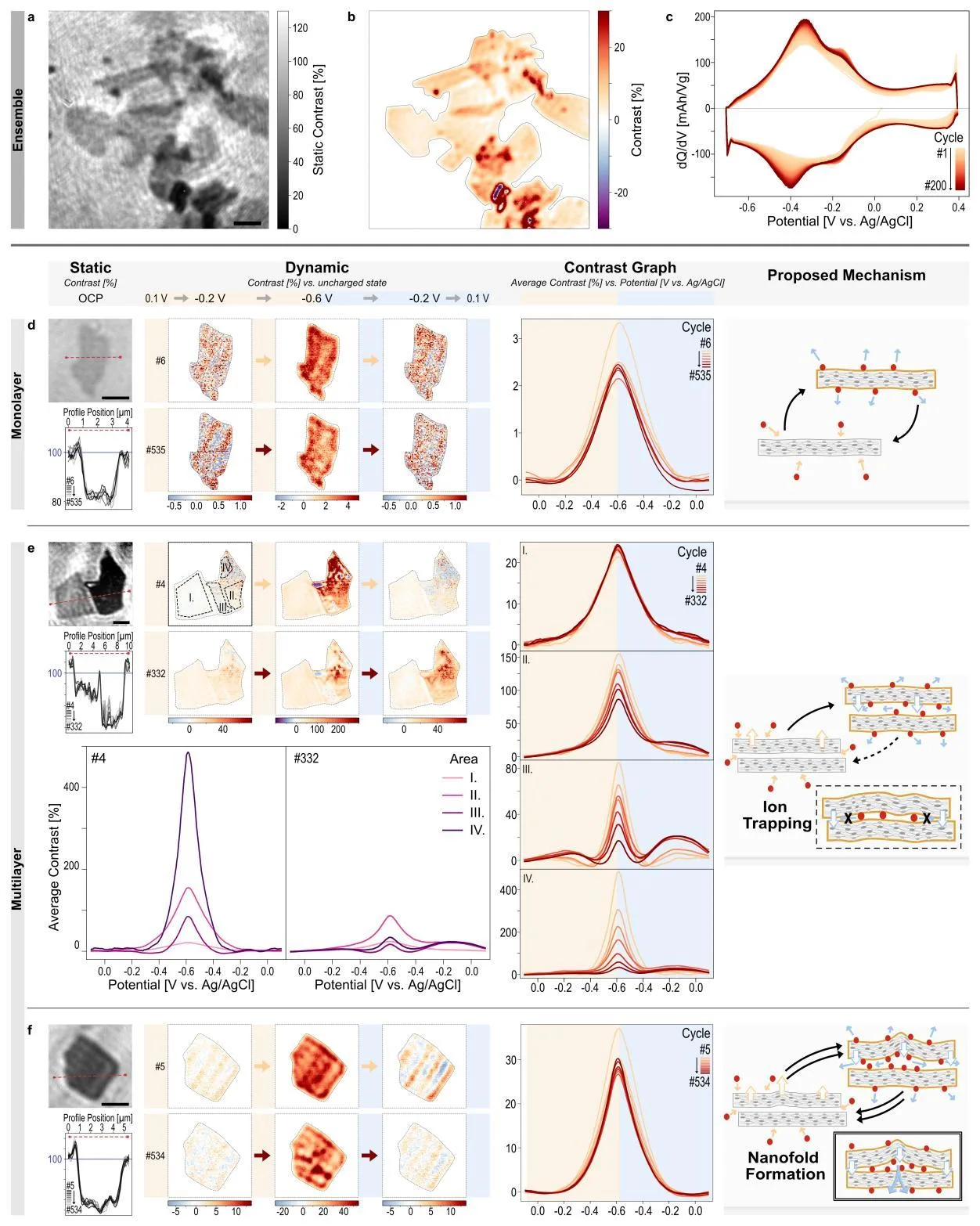

Монослои Ti3C2Tx демонстрируют почти идеально обратимый отклик: пик контраста при увеличении скорости развёртки с 10 до 100 мВ/с падает лишь на 2%. Для шести и более слоёв падение достигает 36%, а показатель b снижается с 0.978 до 0.711, что указывает на переход от поверхностно-контролируемой кинетики к диффузионной. Повторное циклирование выявило три сценария: монослои остаются стабильными, рестакированные мультислои накапливают остаточную деформацию и теряют обратимость, а когерентно уложенные мультислои формируют обратимые складки, которые полностью исчезают при возврате потенциала. Синхротронная дифракция подтвердила, что межслоевое расстояние в плёнке сходится к новому, менее дышащему состоянию, а текстура плёнки перестраивается за первые десятки циклов.
Значение
В отличие от соседних работ, которые изучают либо усреднённые ансамбли, либо отдельные молекулы в биологических системах, здесь впервые показано, как локальная укладка нескольких слоёв диктует кинетику и память интеркаляции. Это первая прямая визуализация того, что активация электрода не является равномерным раскрытием галерей, а представляет собой историю-зависимую реорганизацию с отбором предпочтительных мод деформации. Результаты связывают наноразмерную механику с макроскопическим электрохимическим откликом, что ранее было недоступно.
Развитие
Тема может развиваться в сторону картирования локальных механических напряжений и химического состава внутри отдельных складок с помощью спектроскопии. Возможно создание библиотек укладок с заданной памятью для управления ионным транспортом. Перспективно применение метода к другим слоистым материалам, таким как дихалькогениды переходных металлов или слоистые оксиды, чтобы выяснить, насколько универсален механизм складкообразования.
Влияние
Разработанный подход применим для диагностики аккумуляторов, суперконденсаторов и электрохромных устройств, где интеркаляция определяет срок службы. Понимание роли локальной укладки поможет улучшить синтез электродов с контролируемой морфологией.
Следующие шаги
Следующим шагом может стать комбинирование оптической микроскопии с локальной спектроскопией комбинационного рассеяния или рентгеновским зондированием для химической идентификации состояний в складках. Также важно проверить поведение других ионов, таких как литий или натрий, и их влияние на структурную память.
Ключевые проблемы
В материаловедении остаётся открытым вопрос о том, как наноразмерная гетерогенность определяет макроскопическую деградацию электродов. Работа напрямую связывает нерешённую проблему ранней активации и гистерезиса в слоистых материалах с конкретными механическими событиями на уровне отдельных чешуек, предлагая новый путь для предсказания срока службы.
Оптический контраст одного монослоя Ti3C2Tx настолько мал, что его изменение при интеркаляции эквивалентно изменению толщины всего на несколько ангстрем, что сравнимо с размером одного атома водорода.
Ключевые числа
- падение контраста для 1L при 10→100 мВ/с: 2%
- падение контраста для 6L+ при 10→100 мВ/с: 36%
- показатель b для 1L (катодный): 0.978
- показатель b для 6L+ (катодный): 0.711
- толщина плёнки для GIXRD: 3 мкм
