Электрон в металле обычно похож на человека в час пик: он постоянно натыкается на других и теряет направление. Но если убрать препятствия, он может лететь по прямой, как машина по пустому ночному шоссе. Такое движение называют баллистическим — от слова «баллиста», древней метательной машины, которая посылала камень без помех.

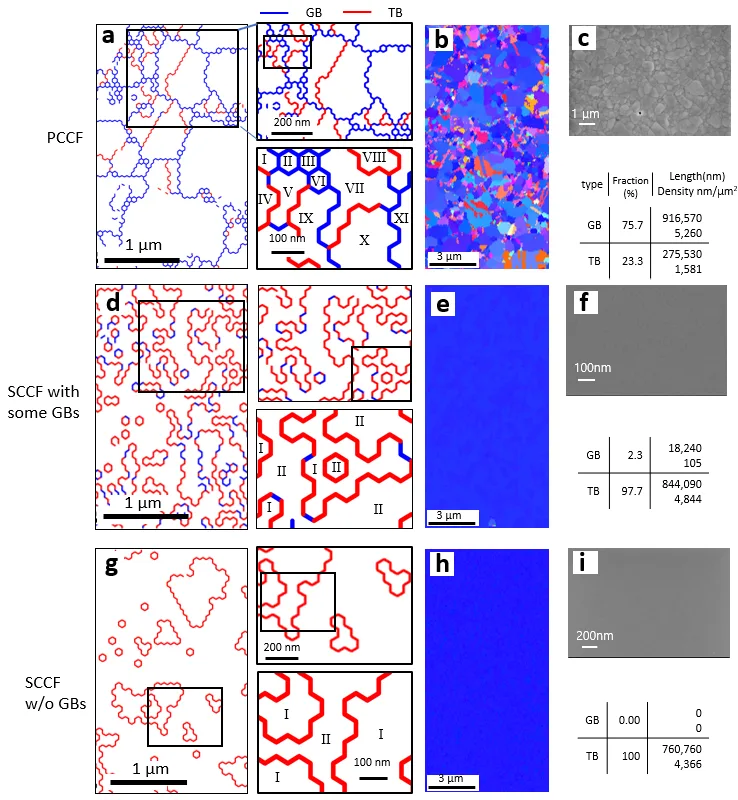

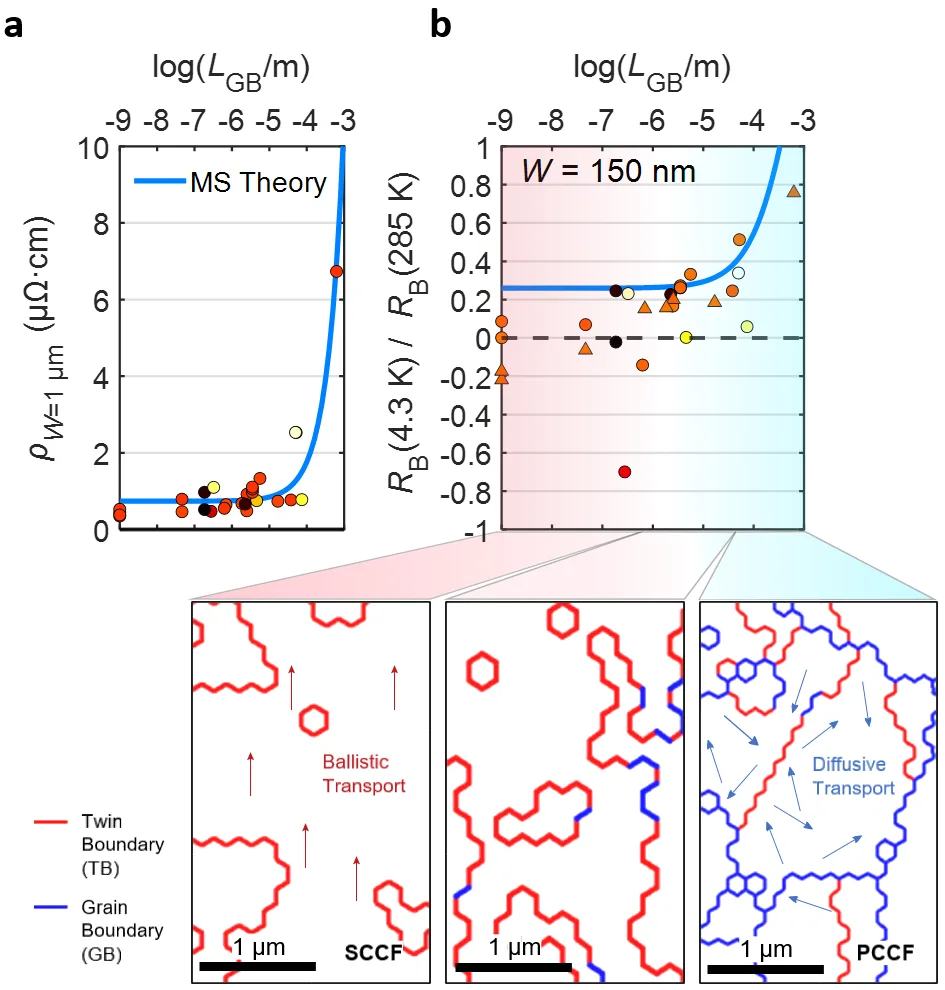

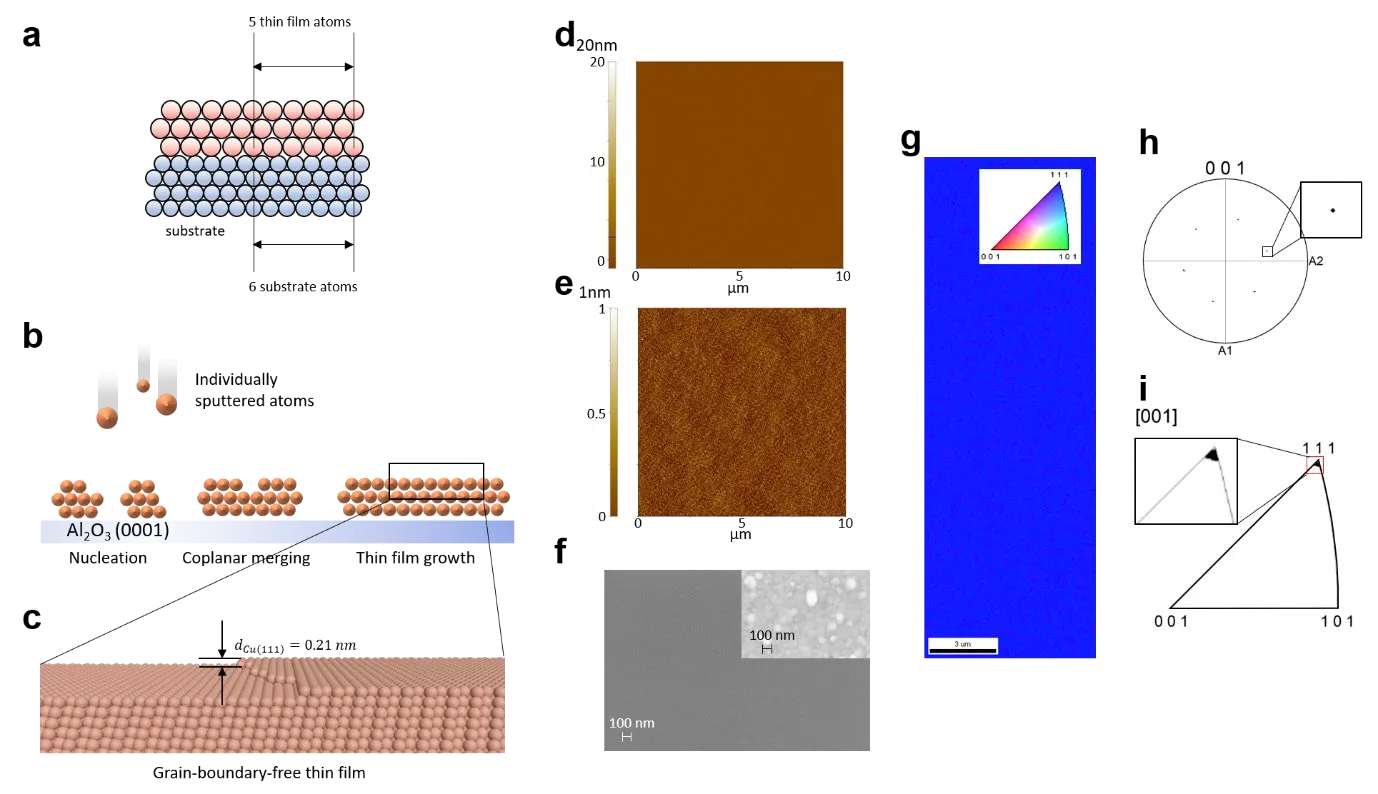

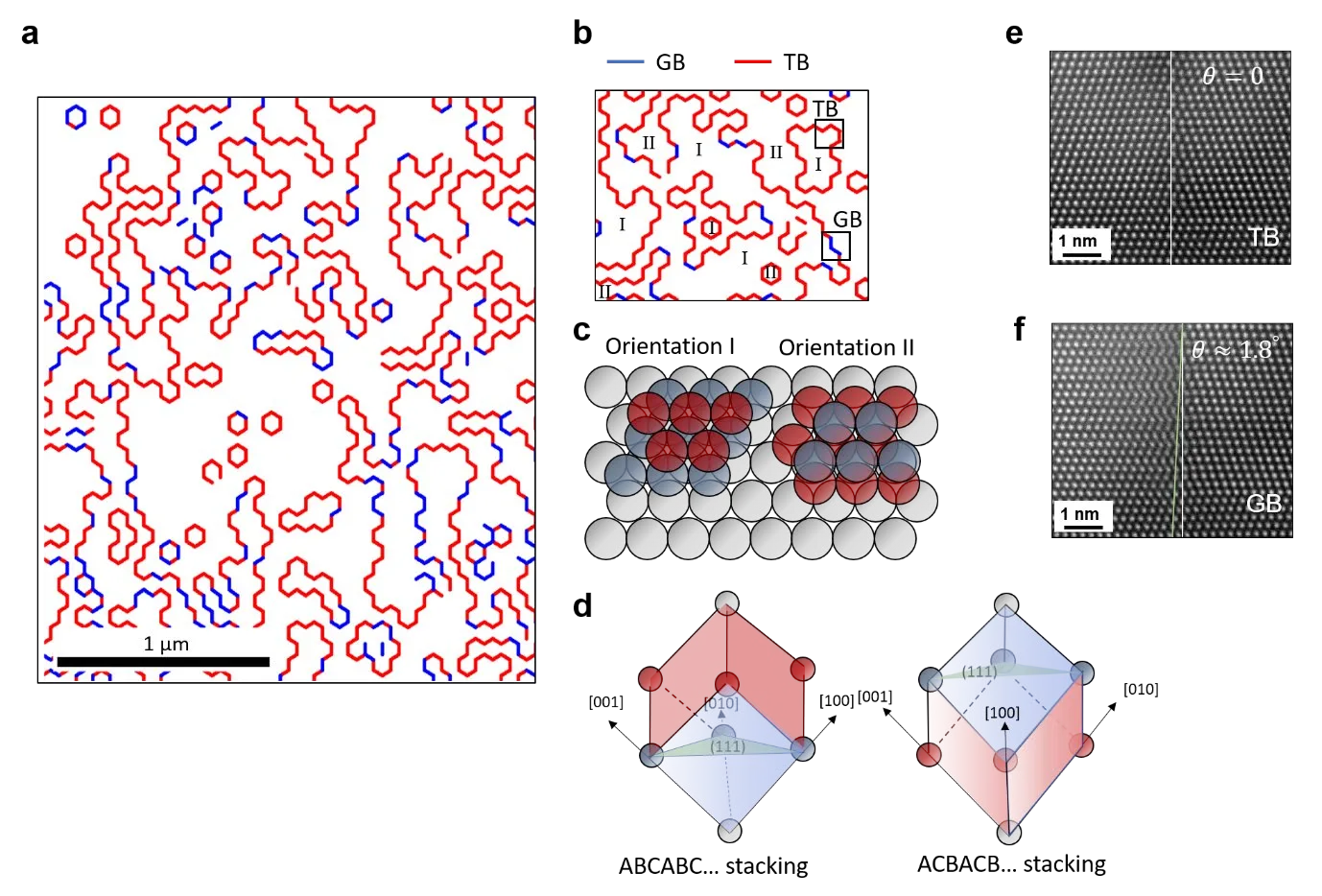

Учёные взяли медную плёнку толщиной 90 нанометров — это в тысячу раз тоньше человеческого волоса — и убрали из неё все границы между кристаллическими зёрнами. Обычно медь состоит из множества мелких зёрен, и на их стыках электроны рассеиваются, как свет в матовом стекле. Здесь же получился почти идеальный кристалл.

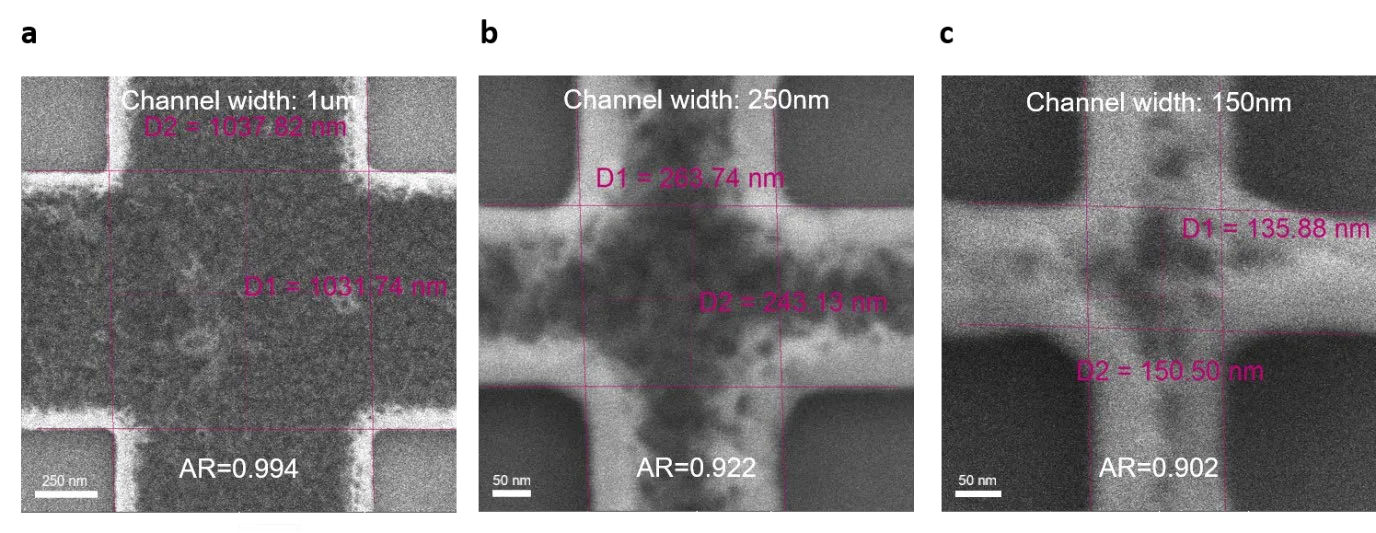

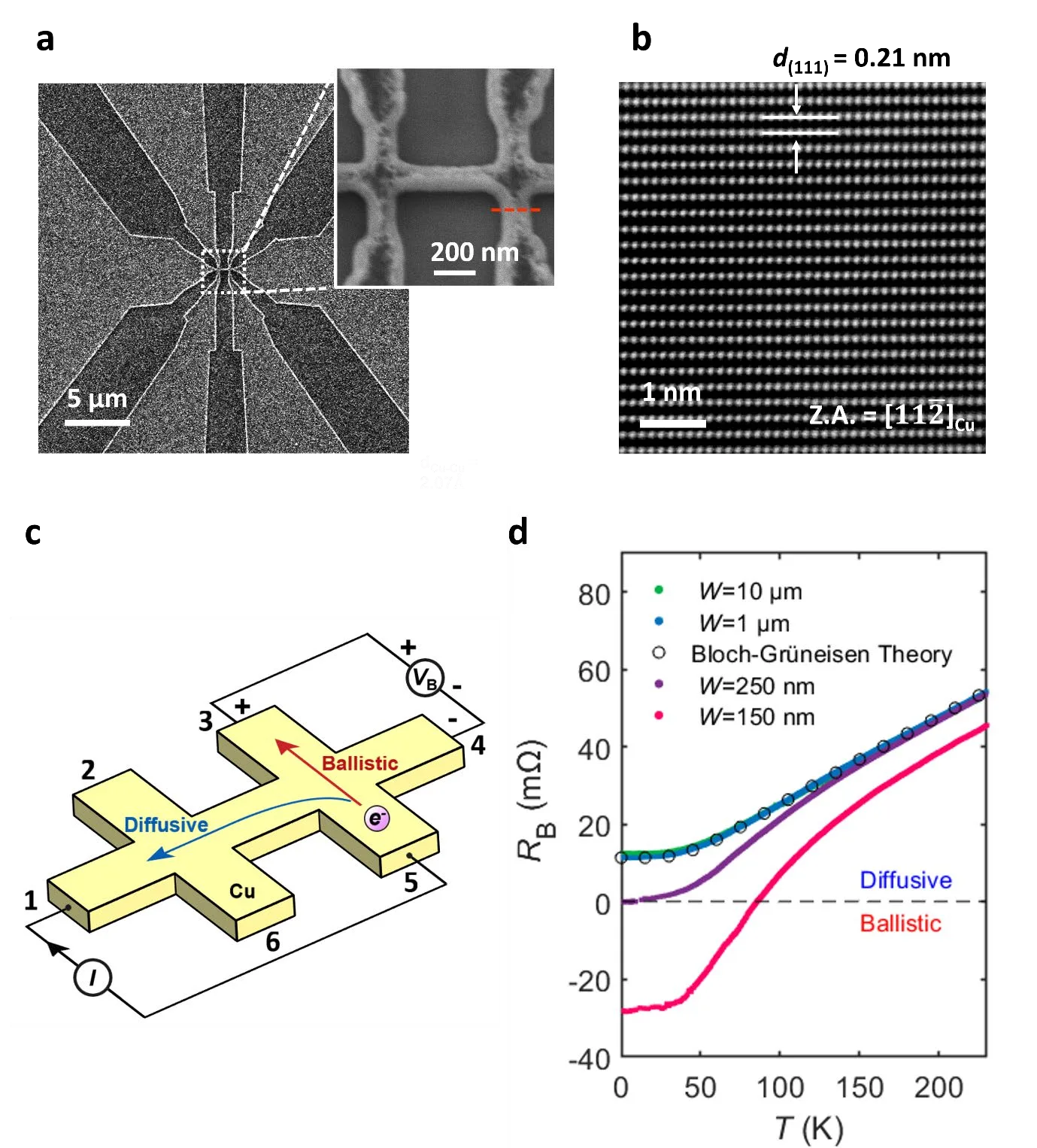

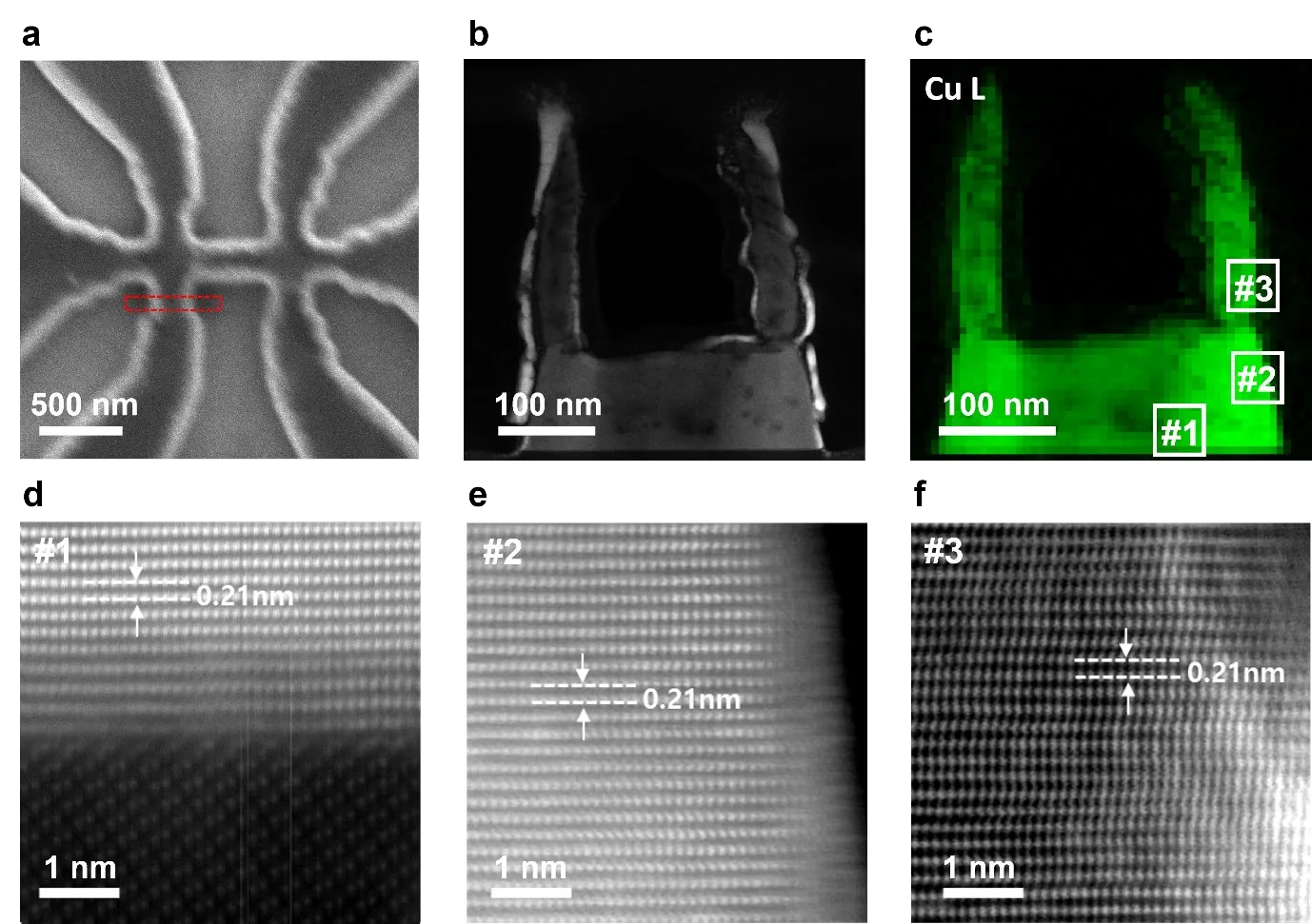

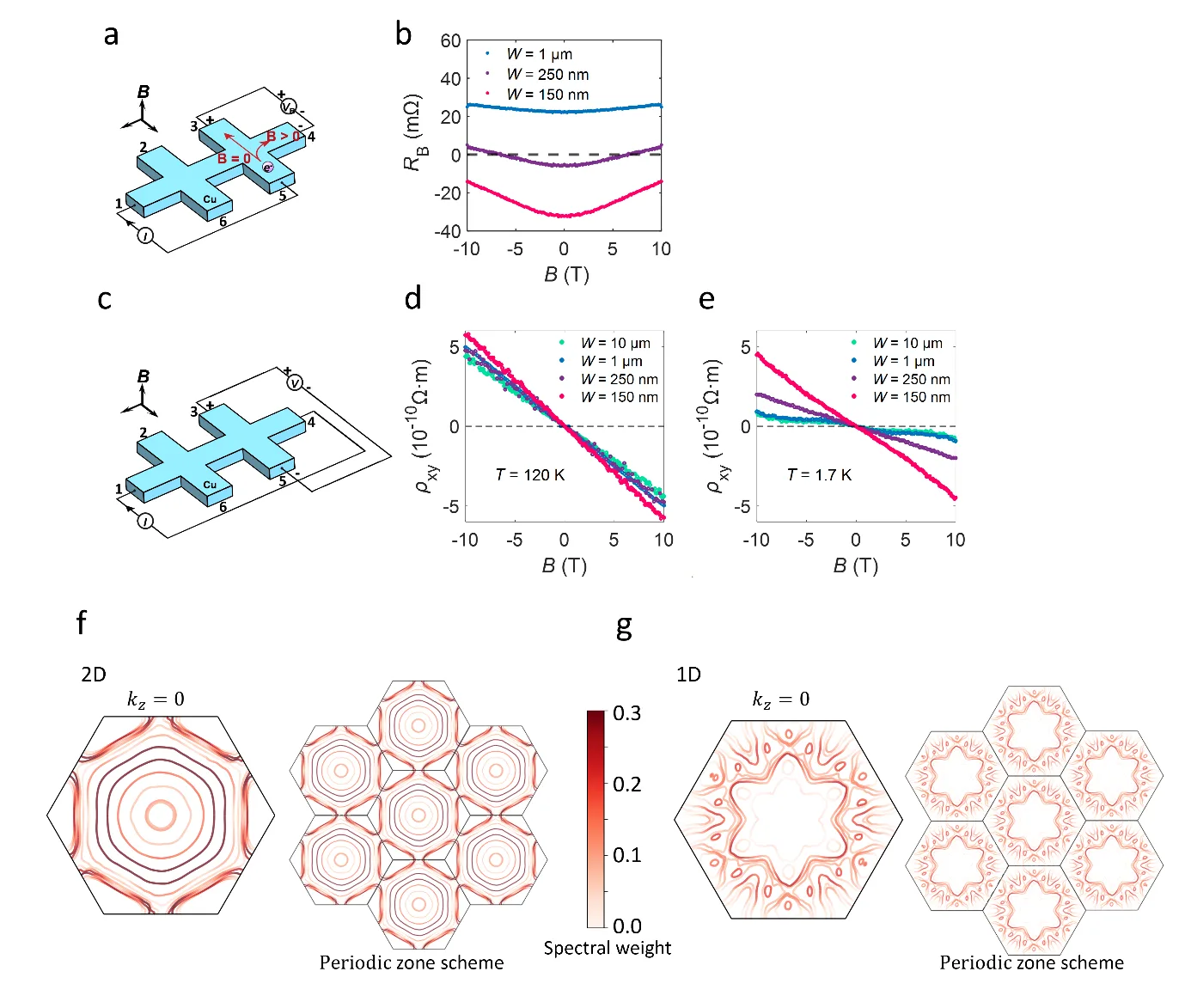

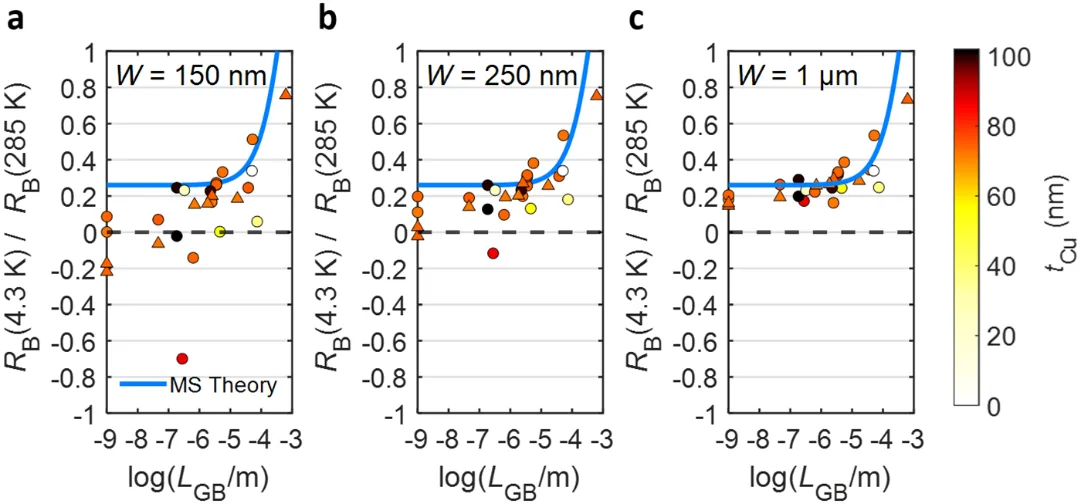

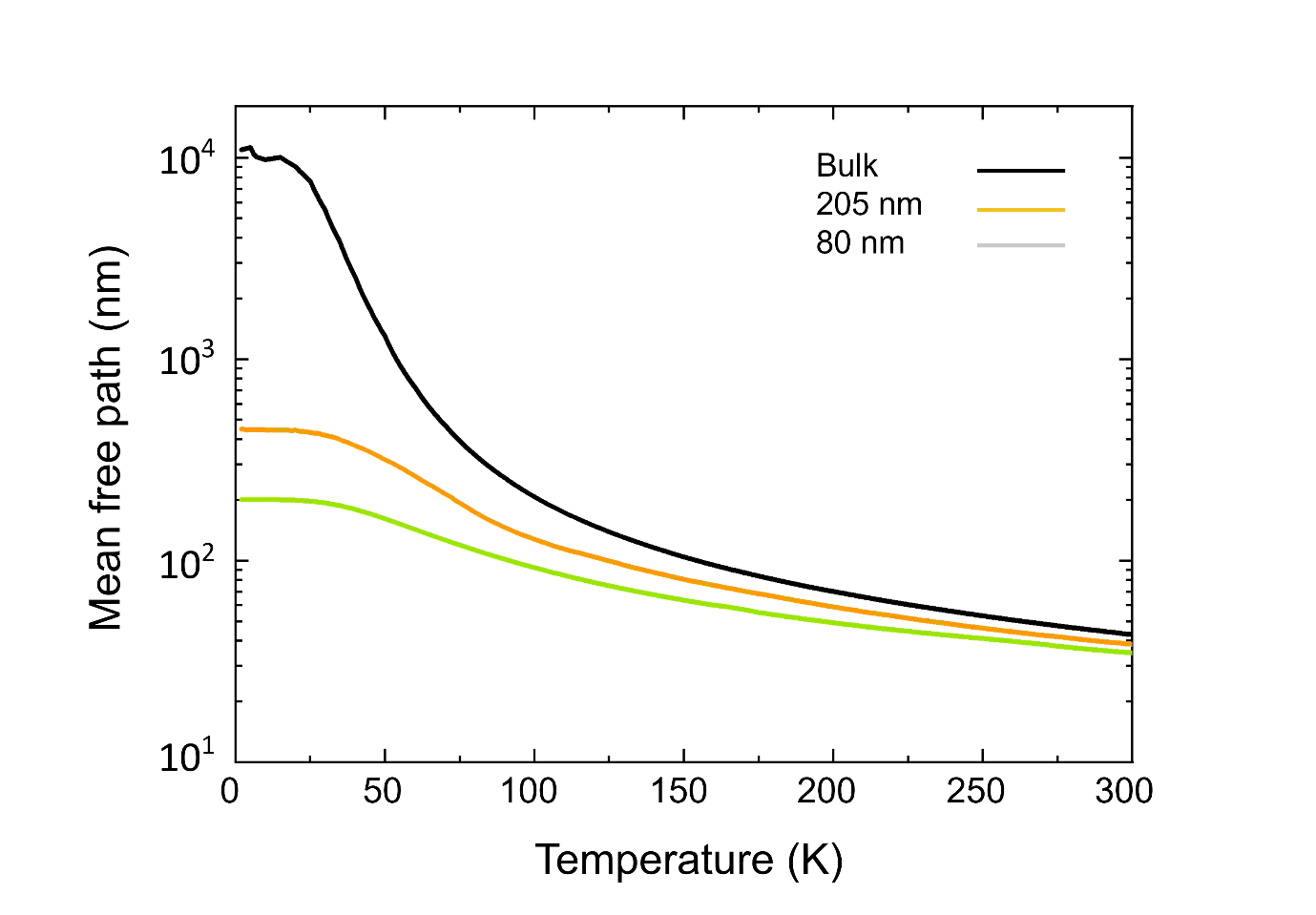

Затем в плёнке вырезали узкие каналы шириной меньше 150 нанометров и охладили всё до минус 188 градусов Цельсия. При таком холоде тепловые колебания атомов затихают, и электроны перестают о них спотыкаться. Измерения показали: сопротивление канала становится отрицательным на изгибах — это верный признак баллистического движения.

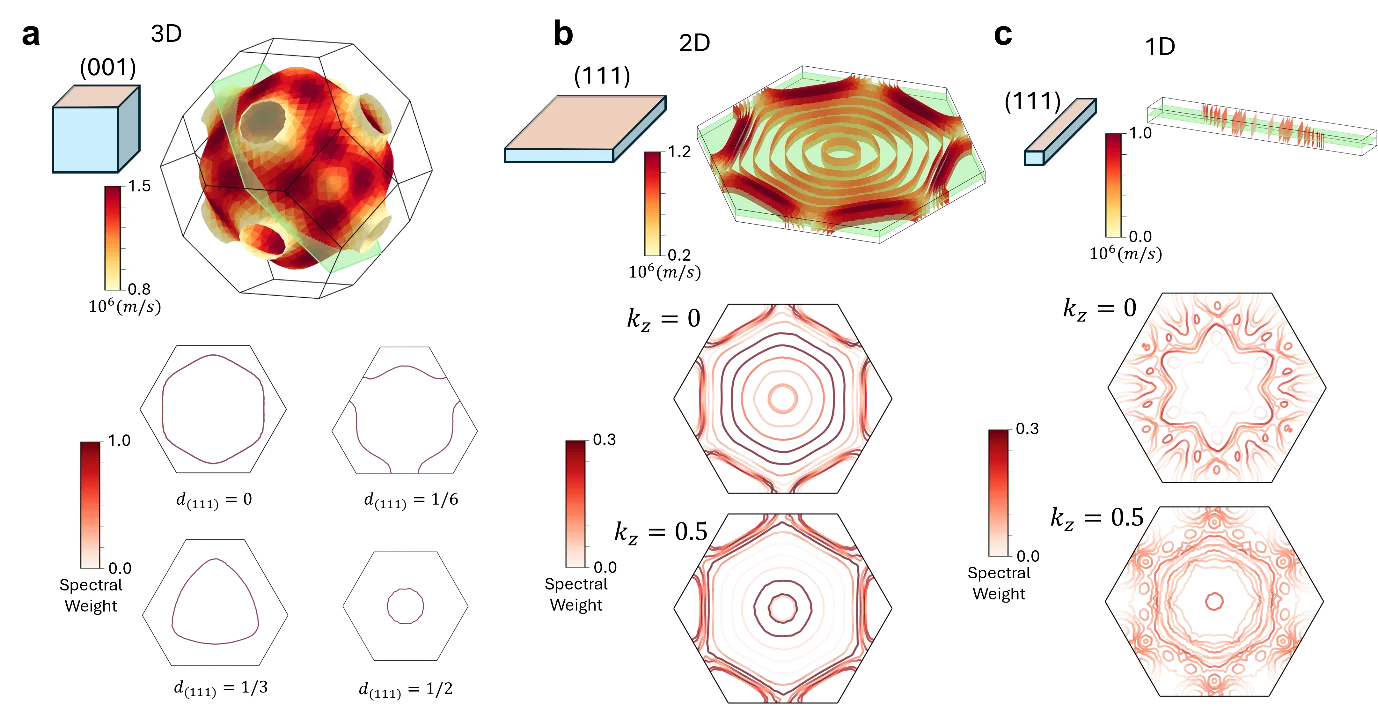

Зачем это нужно? Баллистические проводники почти не греются и не теряют сигнал. Если научиться делать такие медные дорожки в массовых микросхемах, компьютеры станут быстрее и экономичнее. А ещё это способ заглянуть в чистые квантовые свойства меди — без помех от беспорядка.
Электрон, который раньше толкался в толпе, теперь мчится по пустому шоссе. И это шоссе можно проложить прямо внутри процессора.
Оригинальная аннотация
как её написали авторы, на английском arXiv:2602.13624
In ballistic transport, the movement of charged carriers is essentially unimpeded by scattering events. In this limit, microscopic parameters such as crystal momentum, spin and quantum phases are well conserved, allowing electrons to maintain their quantum coherence over longer distances. Nanoscale materials, like carbon nanotubes, graphene, and nanowires, exhibit ballistic transport. However, their scalability in devices is significantly limited. While deposited metal films offer excellent scalability for nanodevices, achieving ballistic transport in these films poses a challenge due to their short electronic mean free path. Here, we investigated the electronic transport in cross-geometry devices fabricated with 90 nm-thick copper films without grain boundaries. We observed ballistic transport in devices with channel width smaller than 150 nm below 85 K by measuring negative bend resistance. Our findings would open the opportunity for probing intrinsic quantum properties of Cu, and for realizing scalable low-loss signal transmission and high-quality interconnects in semiconductor devices.
При температуре ниже 85 Кельвинов (минус 188 градусов Цельсия) медь становится настолько «тихой», что электрон может пролететь сквозь неё, не задев ни одного атома.
