Слоёный кристалл учится ловить свет экспресс
Кристалл висмут-селен (Bi₂Se₃) сам по себе симметричен, как аккуратно сложенный бутерброд: переверни — и ничего не изменится. Но стоит слегка повернуть один слой относительно другого — и симметрия ломается. Материал начинает «чувствовать», с какой стороны падает свет, и отзывается электрическим током.

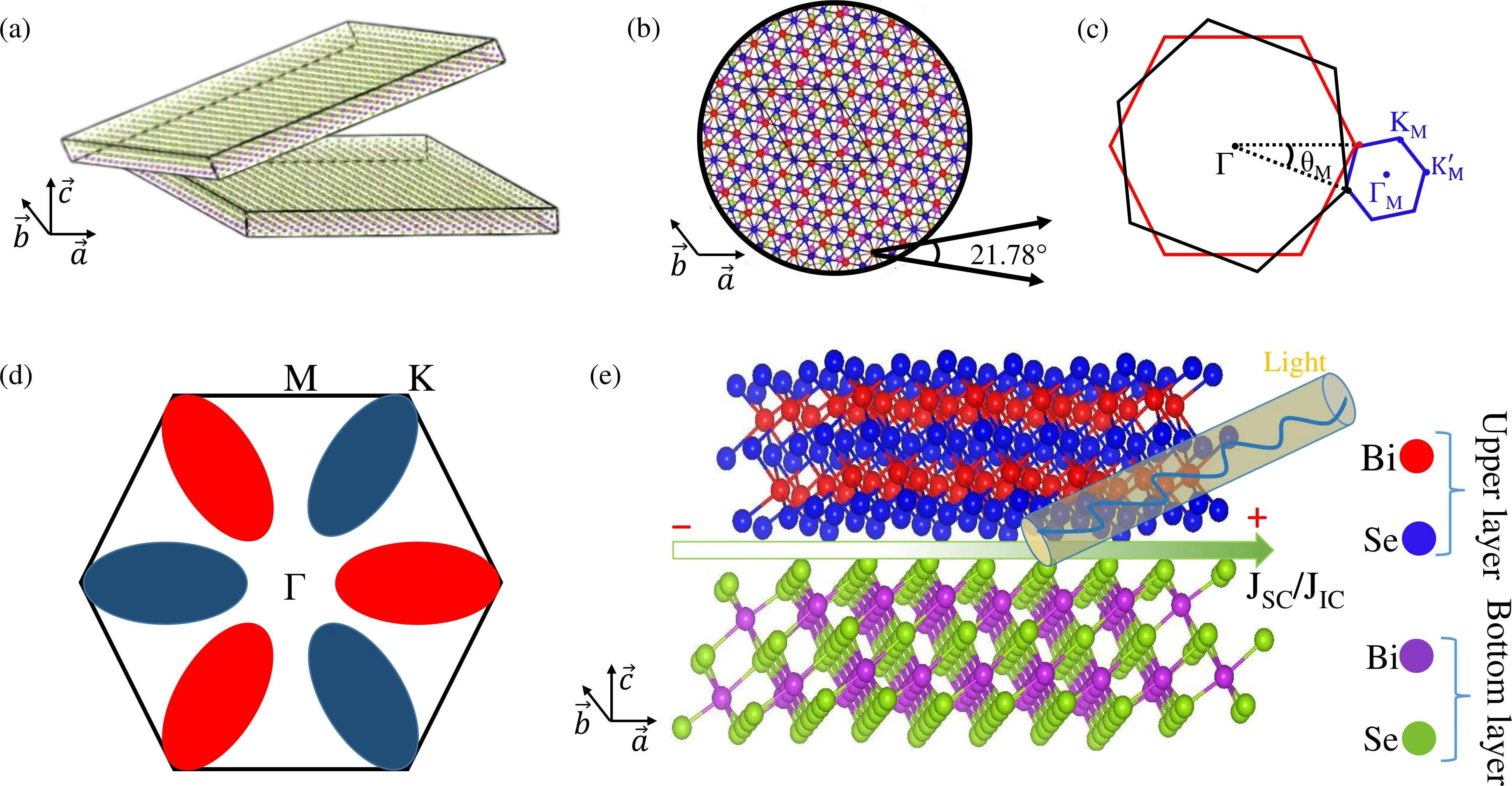

Авторы работы проверили три способа сломать симметрию: поворот слоёв на угол 21,78°, добавление точечного дефекта (удаление атома селена) и приложение внешнего электрического поля. Во всех случаях возникал так называемый сдвиговый ток — постоянный ток, который течёт, пока свет включён. Его величина оказалась сравнима с лучшими двумерными материалами, например GeS.
Такой ток особенно интересен для терагерцового диапазона — между микроволнами и инфракрасным светом. Там мало простых источников и детекторов, а тут сам материал может работать как антенна, преобразующая свет в ток. В перспективе это ведёт к новым солнечным элементам и быстрой оптоэлектронике.
Оригинальная аннотация
как её написали авторы, на английском arXiv:2603.24834

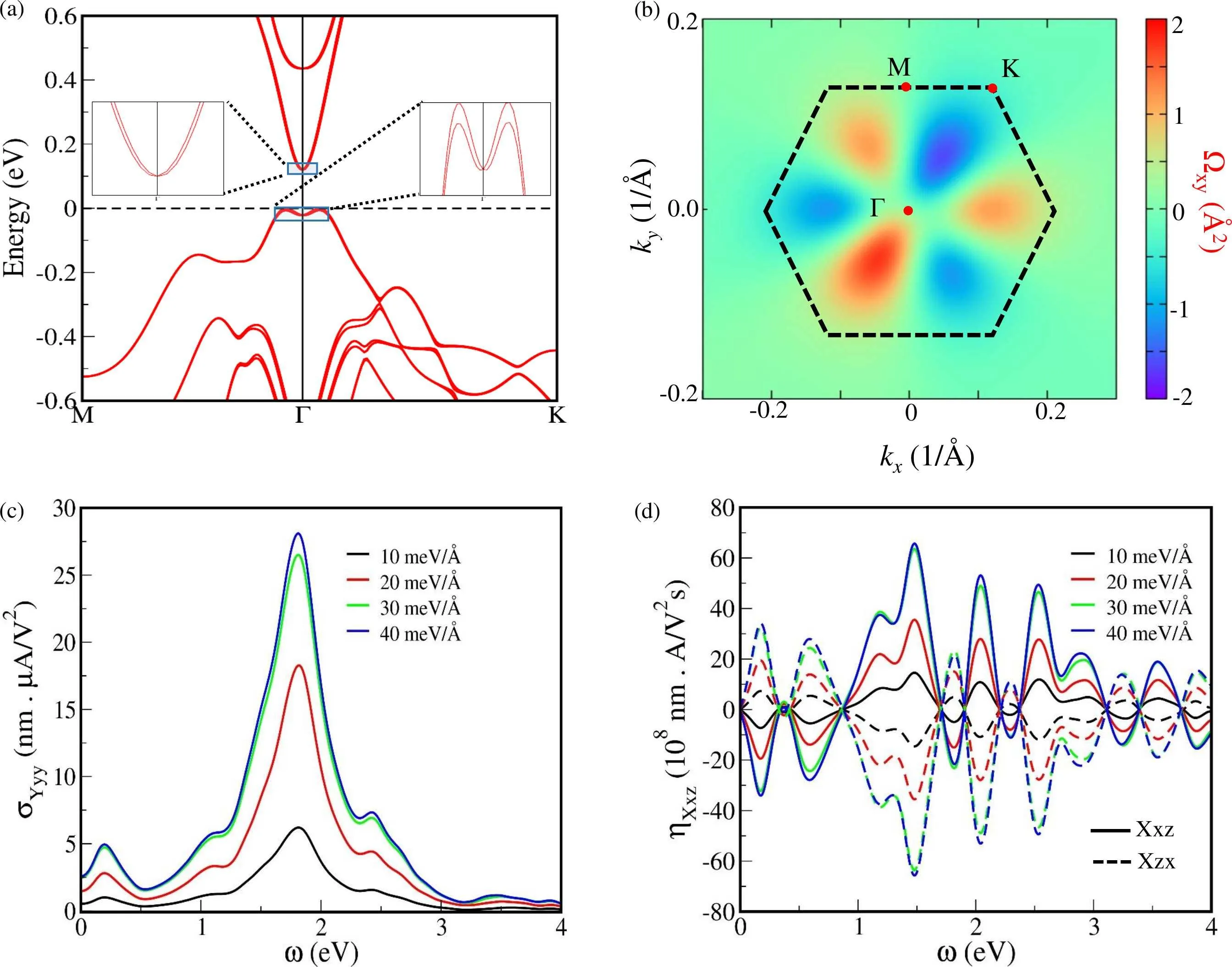

Paucity of naturally occurring noncentrosymmetric materials is stimulating growing interest in engineered two-dimensional systems for nonlinear optical applications. Here, we show that breaking inversion symmetry in centrosymmetric bilayer Bi$$_2$$Se$$_3$$ through twisting, point-defect insertion, or the application of an external electric field unlocks rich nonlinear optical responses. In twisted bilayer Bi$$_2$$Se$$_3$$ at the first commensurate angle of 21.78$$^\circ$$, we find peak shift and injection current conductivities of -14 $$ nm.\mu AV^{-2}$$ and 104 $$\times 10^8$$ $$nm.A V^{-2}s^{-1}$$, respectively, which lie in the visible spectrum and enable efficient THz applications. The external electric field and point-defect insertion both transform the bilayer into C$$_ {3v}$$ symmetry, with the selenium vacancy (V$$_{Se}$$) achieving peak shift and injection current conductivities of -190 nm.$$\mu AV^{-2}$$ and -170 $$\times 10^8$$ $$nm.A V^{-2}s^{-1}$$. In all three cases, the peak nonlinear optical responses are found to be comparable to those of benchmark 2D materials such as GeS, and the broadband responses, including helicity-dependent current generation, make these engineered bilayers viable candidates for next-generation 2D photovoltaics.
Угол 21,78° — не случайный: при нём два слоя впервые складываются в периодическую сверхрешётку, как два забора с разным шагом, которые совпадают только через несколько пролётов.
