El guardián cuántico de la electrónica de potencia exprés

Original: "Quantum electrometry in a silicon carbide power device"
arXiv:2603.13836 · 2026-03-14 · CC BY 4.0 · 1 min
Un defecto en el cristal de carburo de silicio se convierte en un sensor de campo eléctrico ultrapreciso.

📄 Mostrando la versión "Simple" — "Avanzado" aún no está lista. Añádelo a favoritos para ayudar a priorizarla.

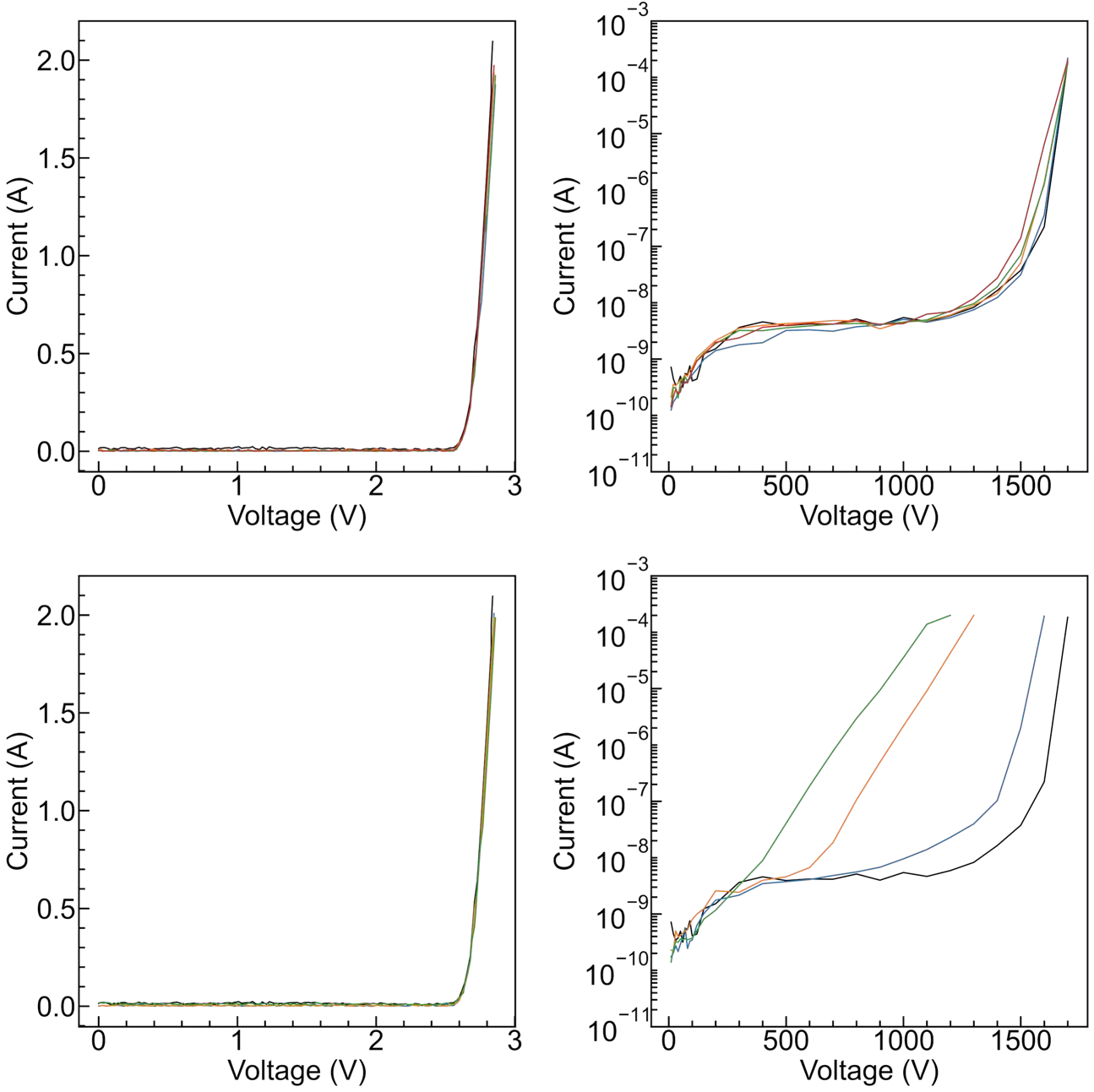

Un transistor de potencia de carburo de silicio opera bajo voltajes miles de veces superiores a los de un enchufe doméstico. Si el campo se distribuye de manera desigual en su interior, el dispositivo se quema. Antes no se podía ver ese campo: es demasiado intenso para los sensores convencionales, y el dispositivo debe permanecer bajo tensión. Ahora, en el cristal se ha encontrado un diminuto espía: un defecto que brilla en respuesta al campo.

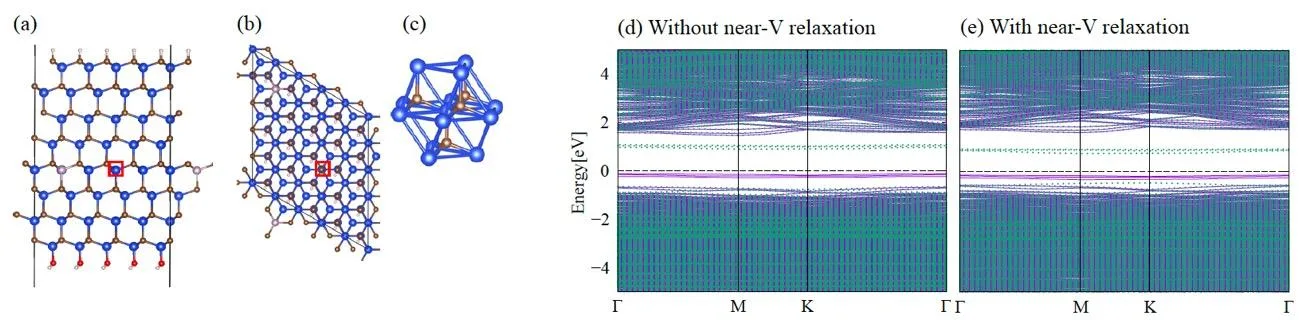

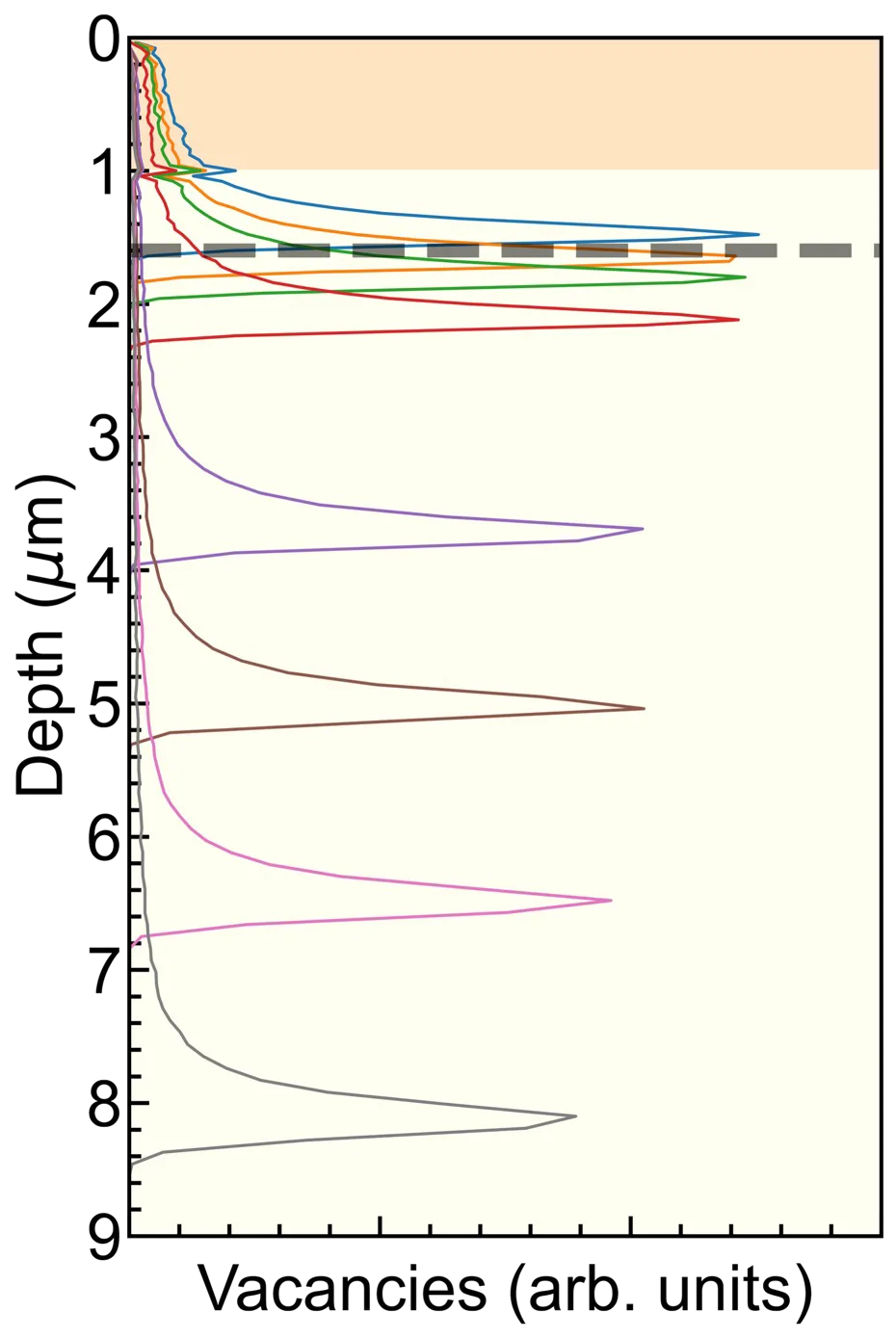

Este defecto es un lugar vacío donde debería haber un átomo de silicio. Tal vacancia (hueco) se comporta como la aguja de una brújula: su luminiscencia cambia según la dirección del campo. Sorprendentemente, la aguja detecta el campo tanto a lo largo como a lo ancho del cristal. Es como una brújula que no solo indica el norte, sino también la altitud. No existen otros sensores así.

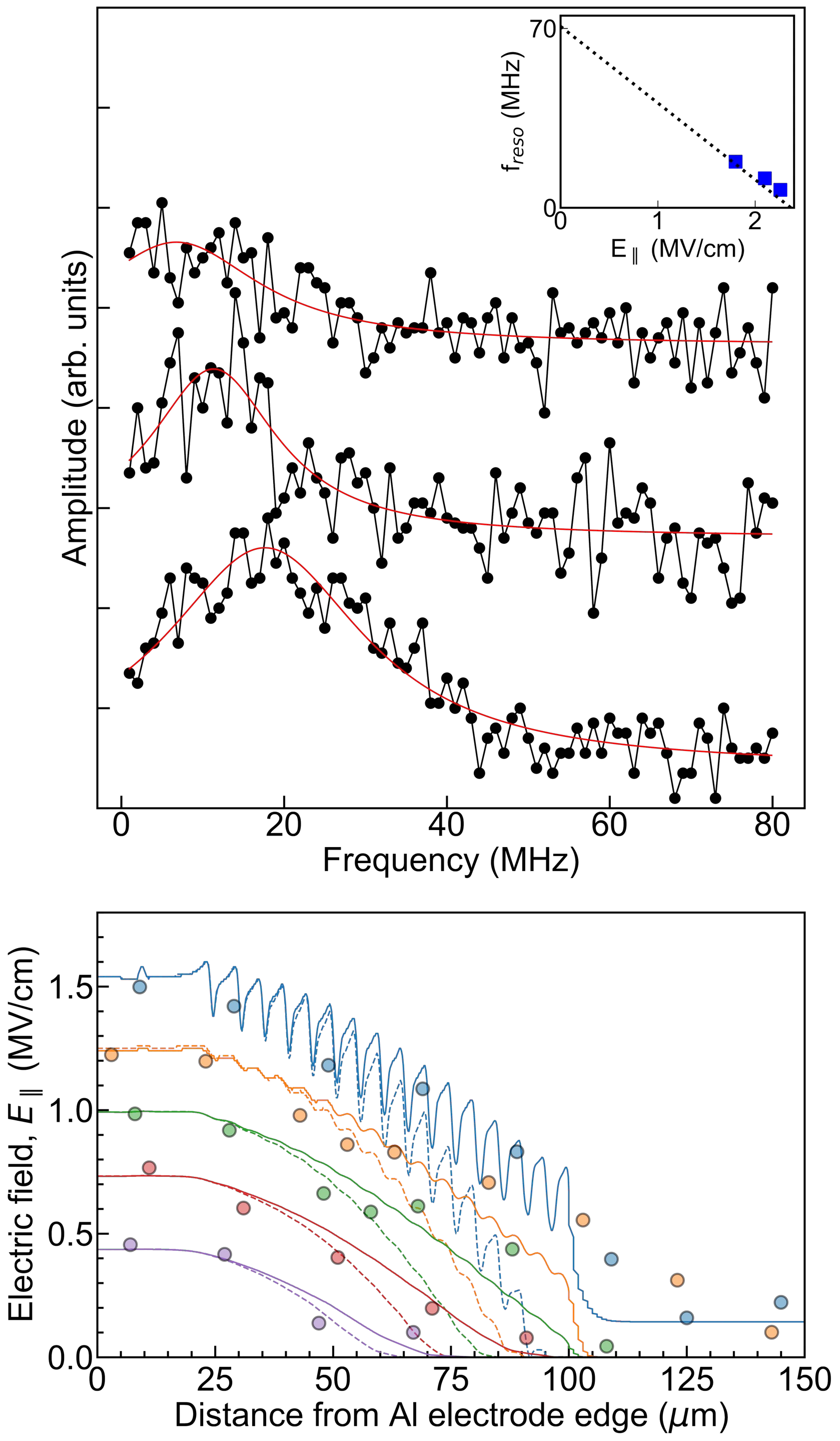

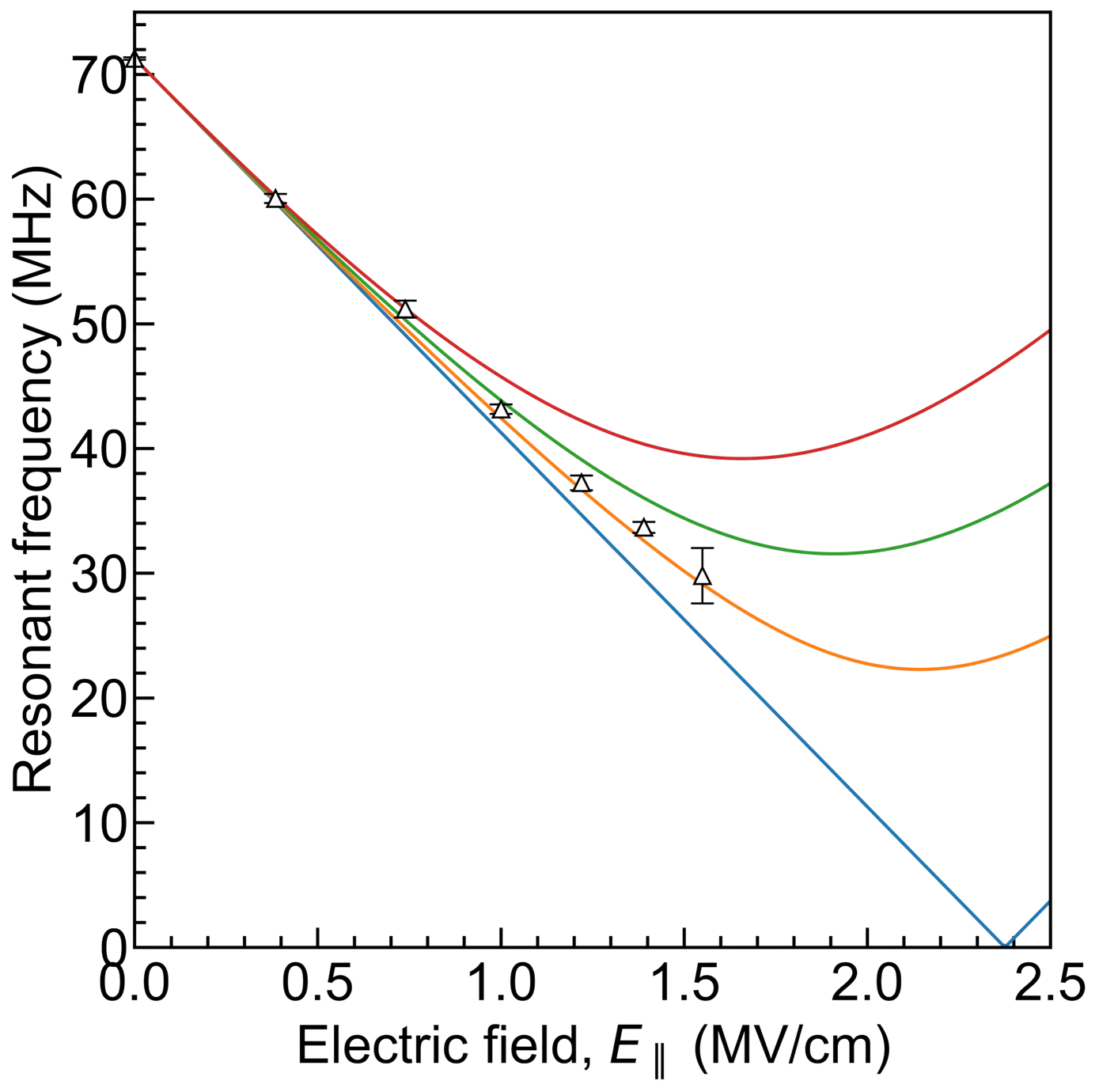

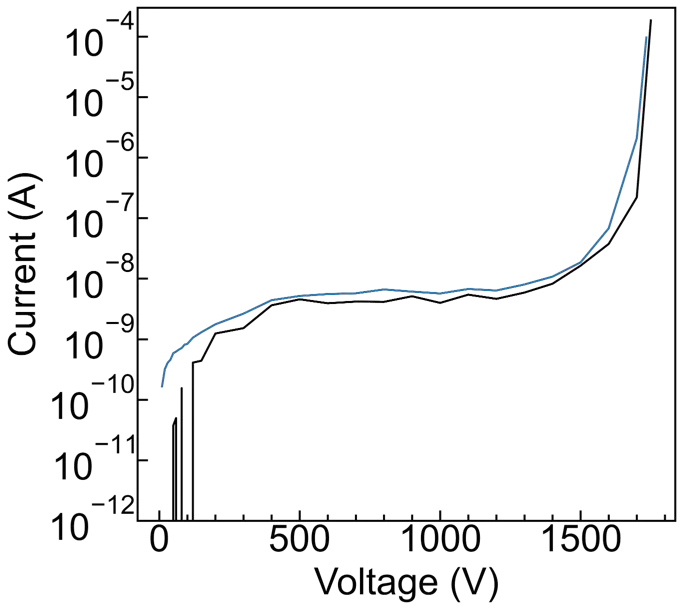

El sensor soportó un campo de 2,3 megavoltios por centímetro, lo que equivale al 90% del límite a partir del cual el propio cristal comienza a degradarse. Para comparar: un rayo impacta con un campo de unos 30 kilovoltios por centímetro, es decir, 75 veces más débil.

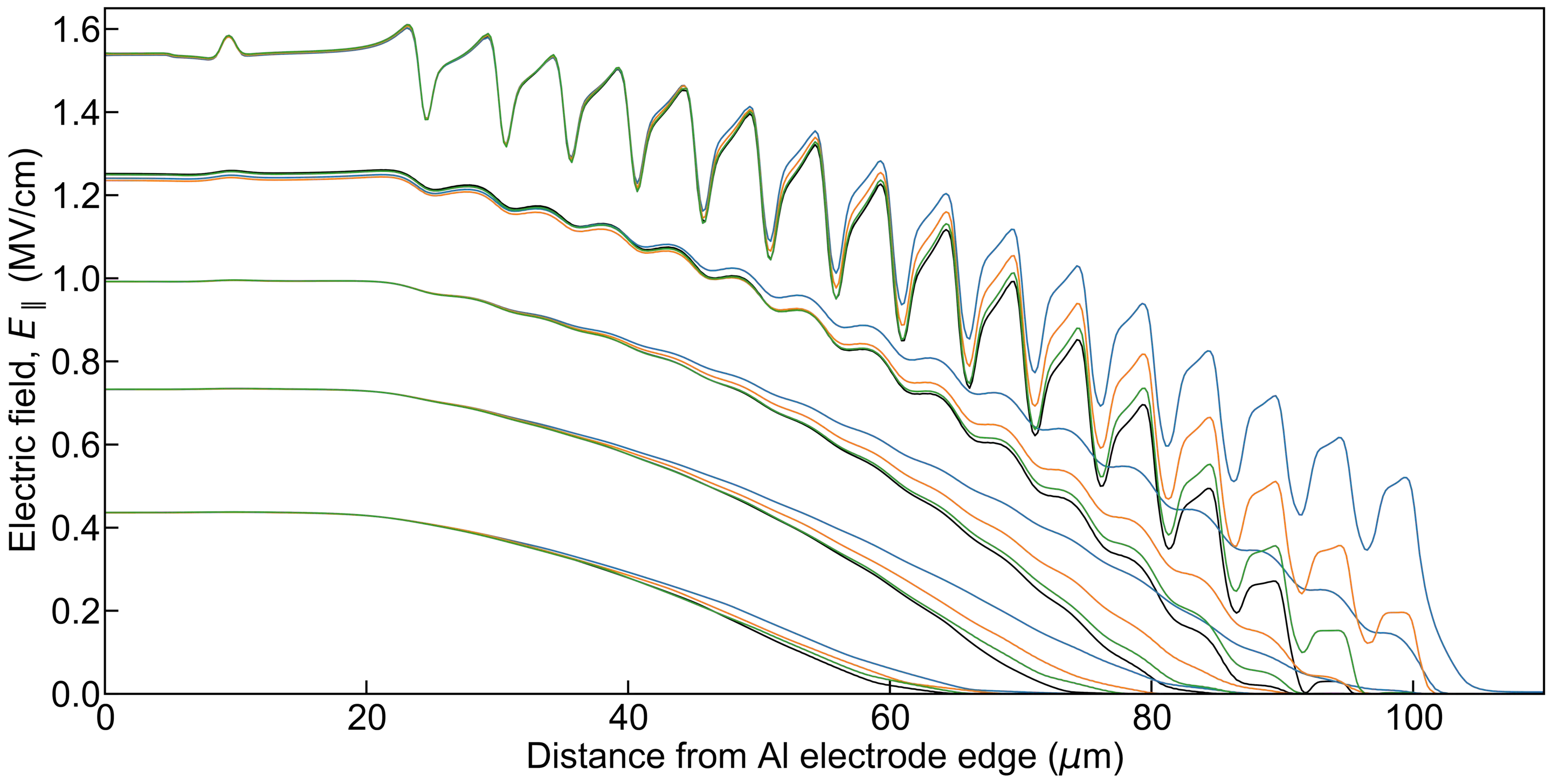

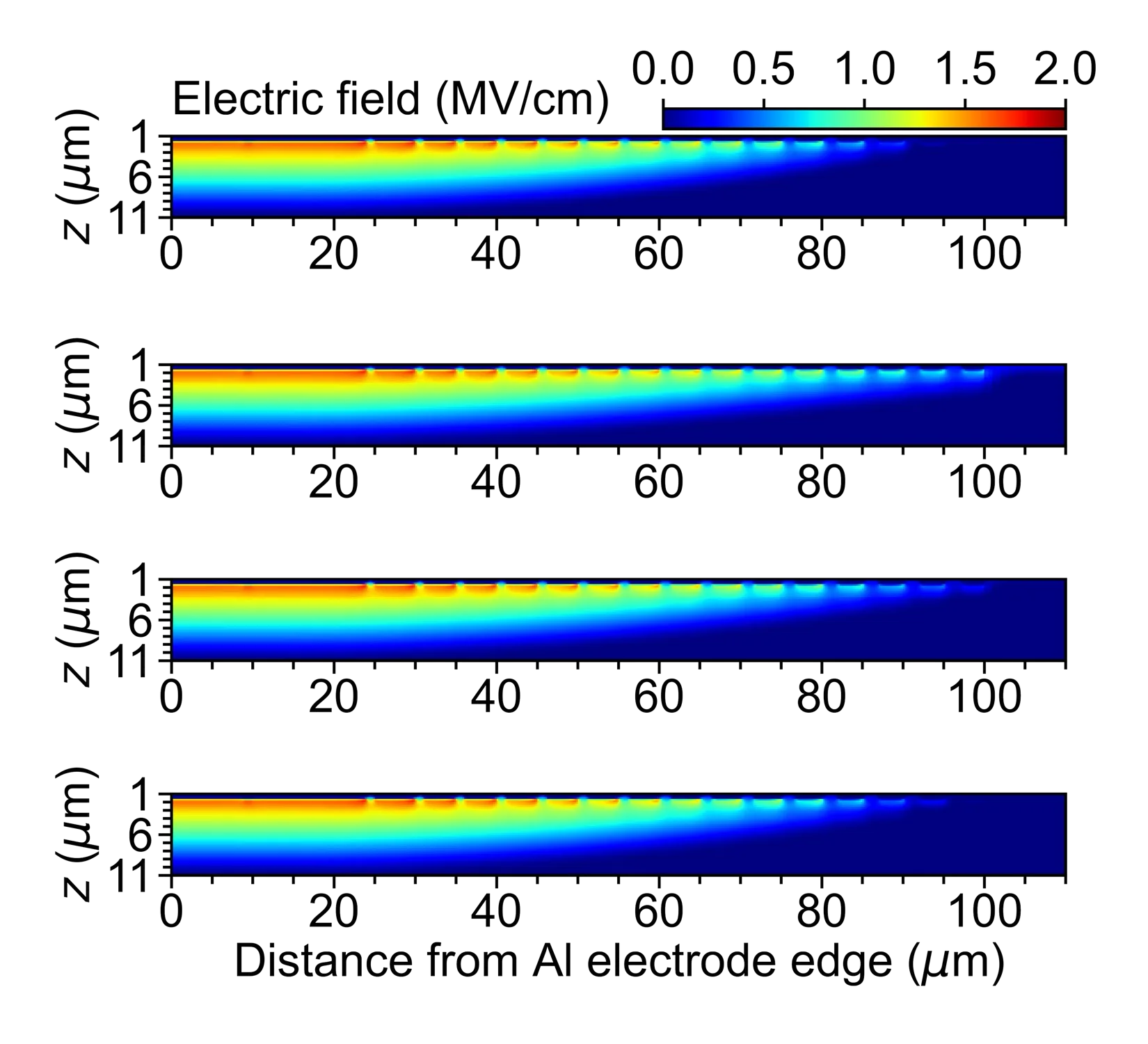

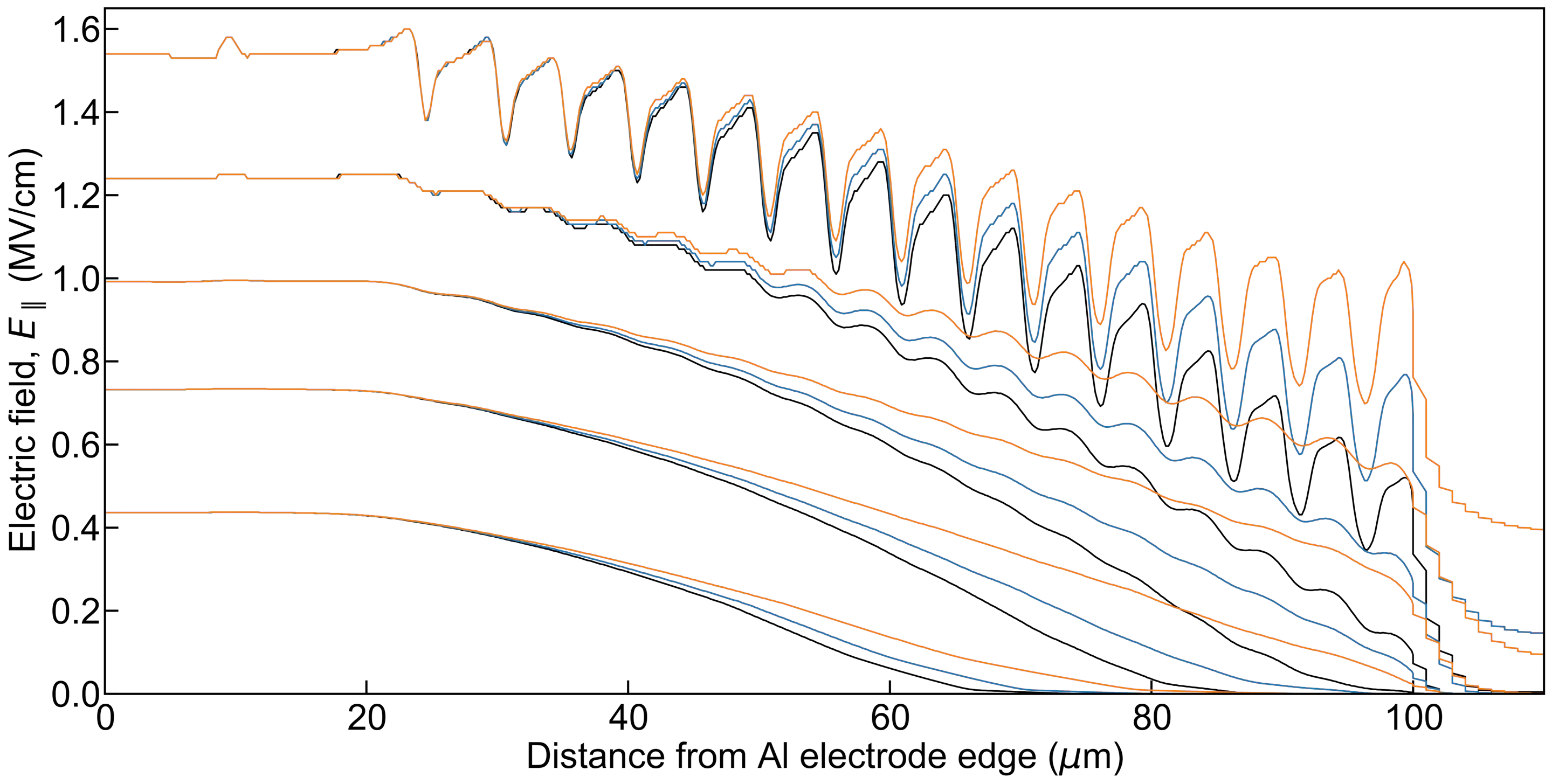

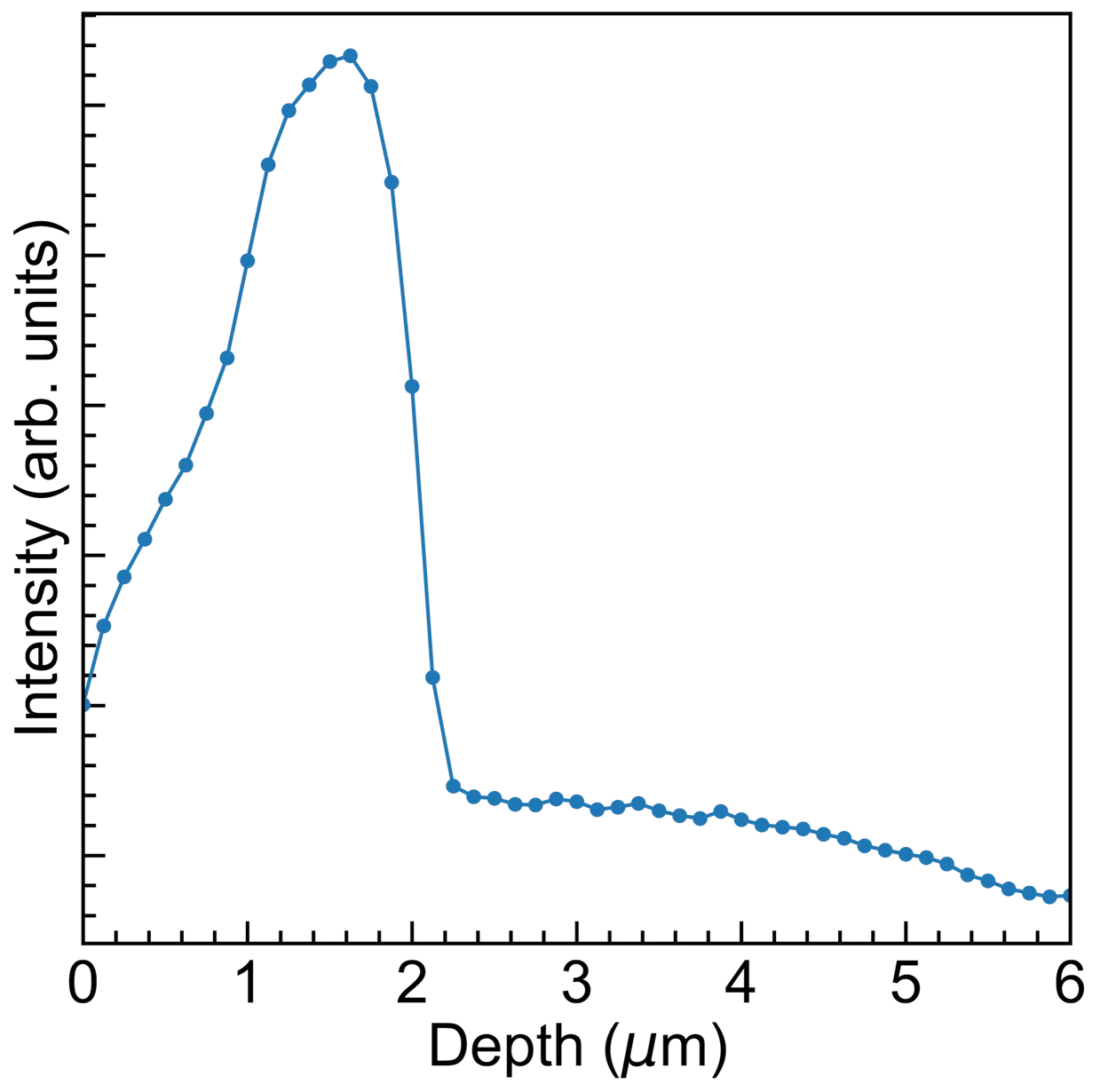

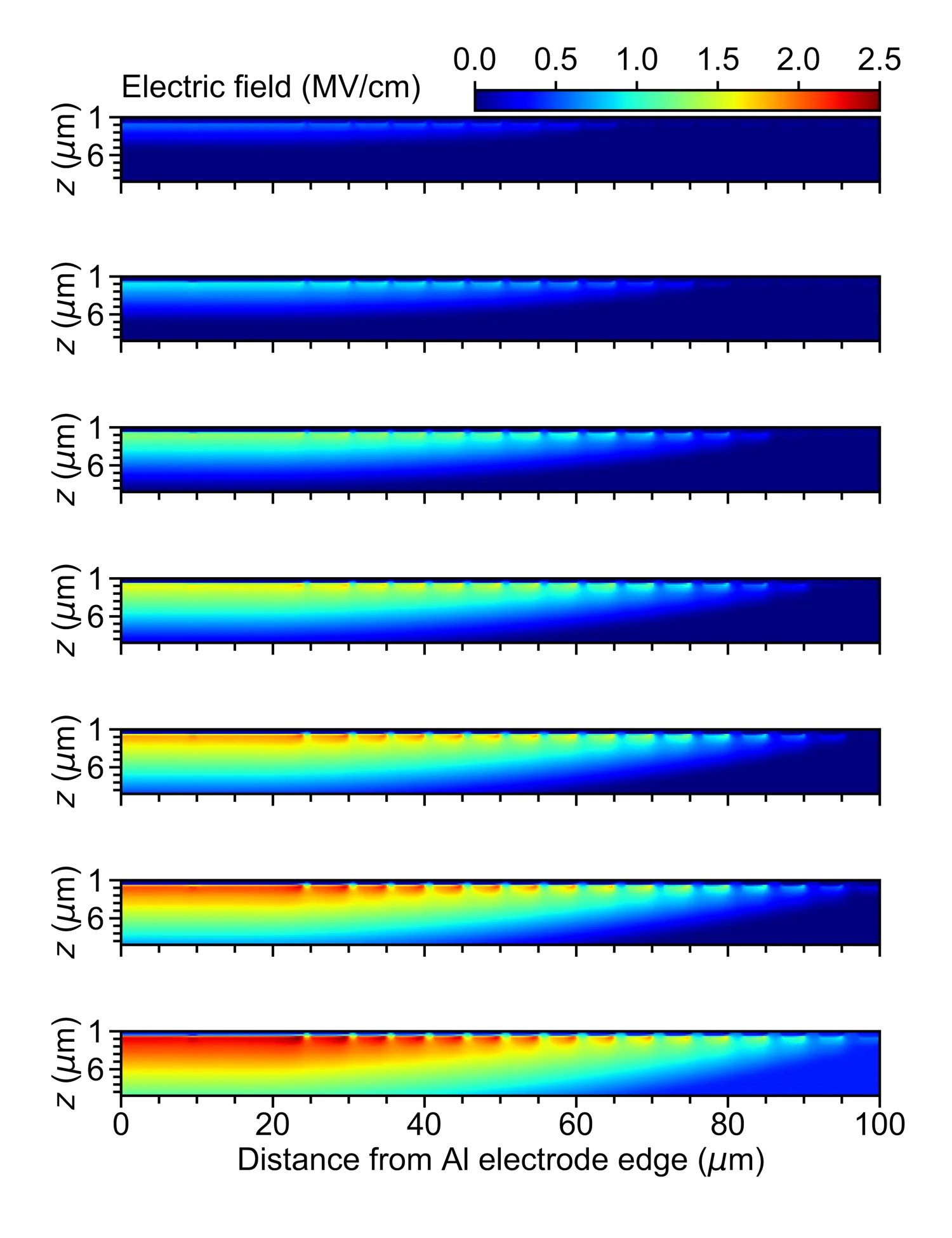

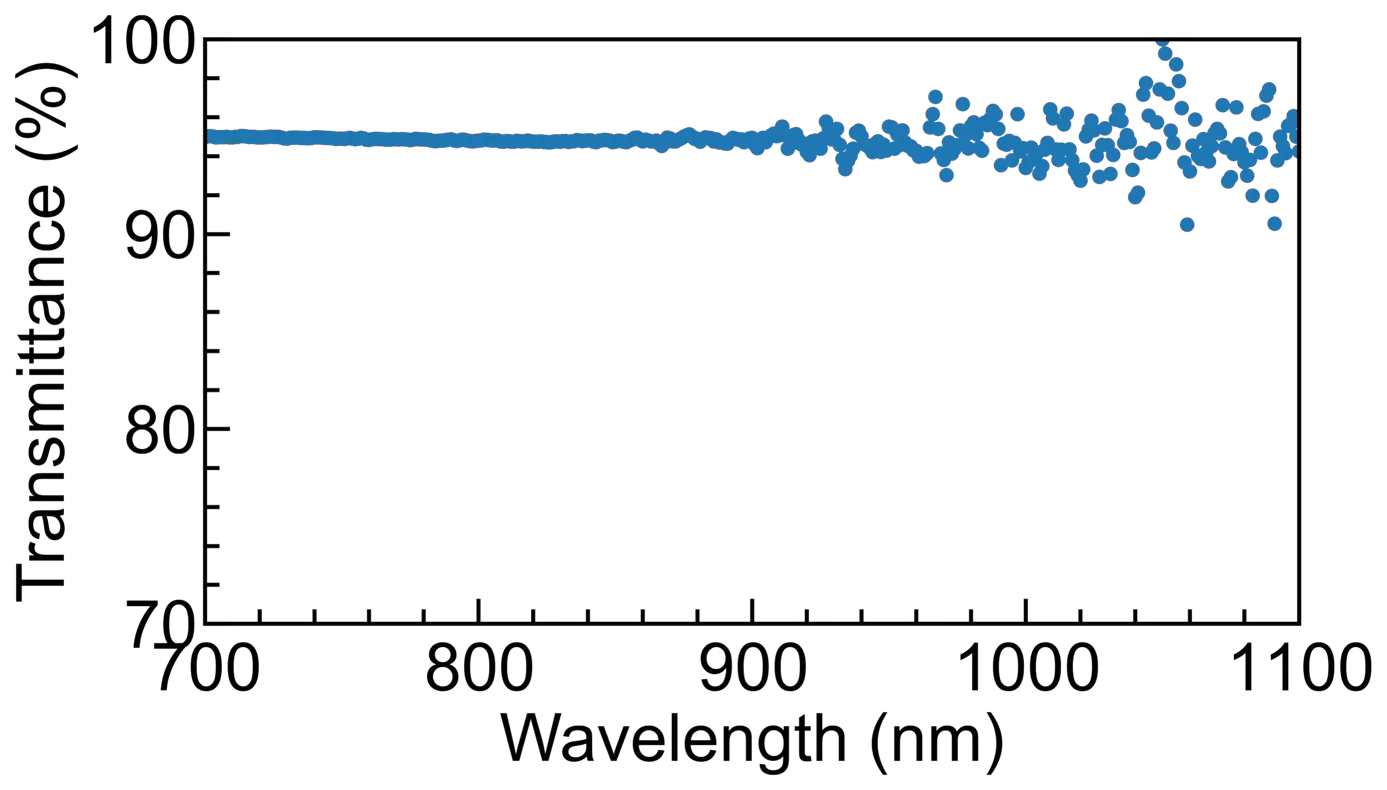

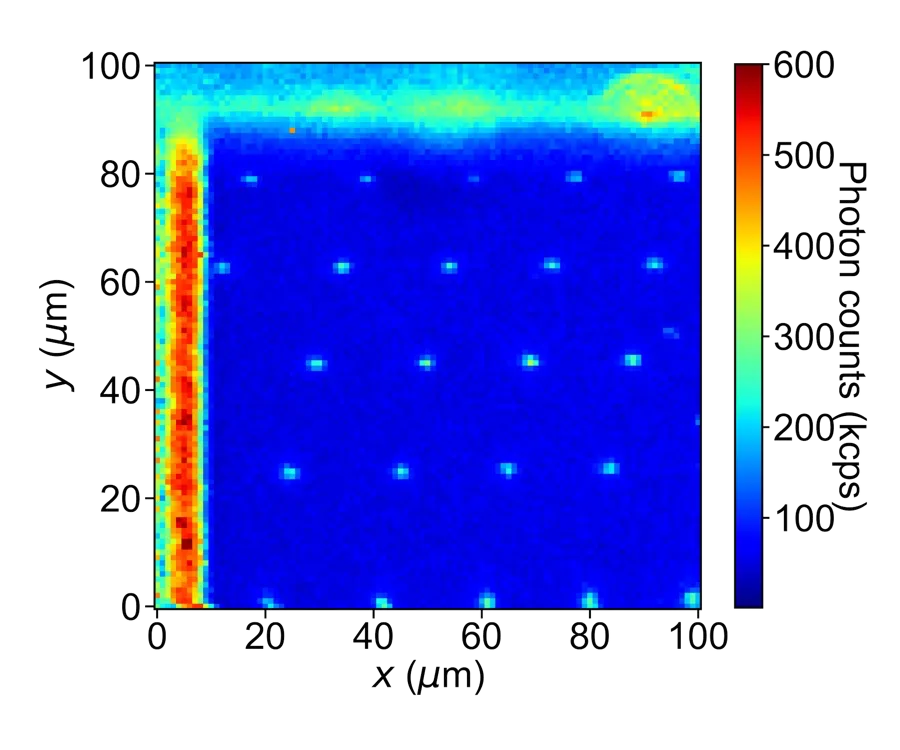

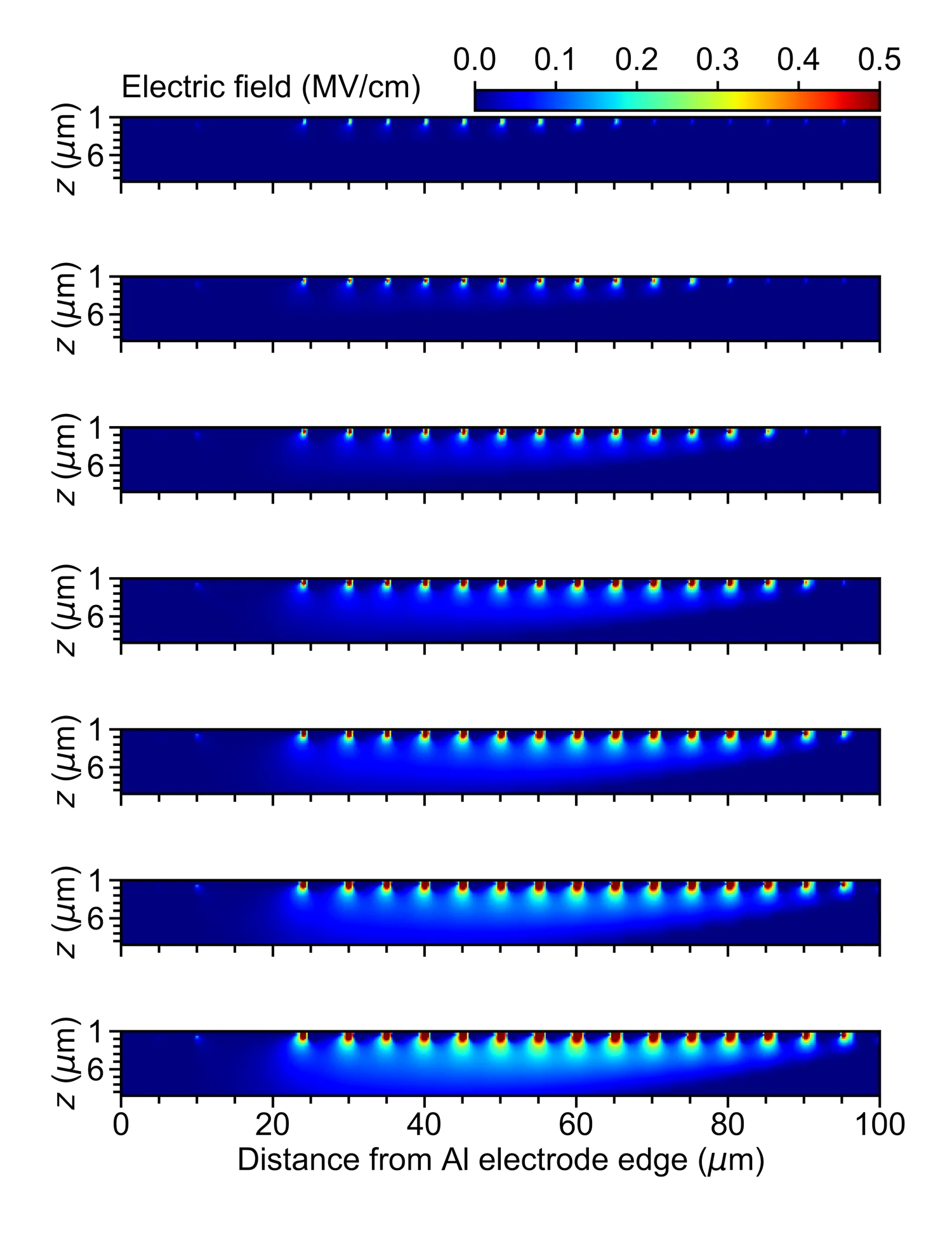

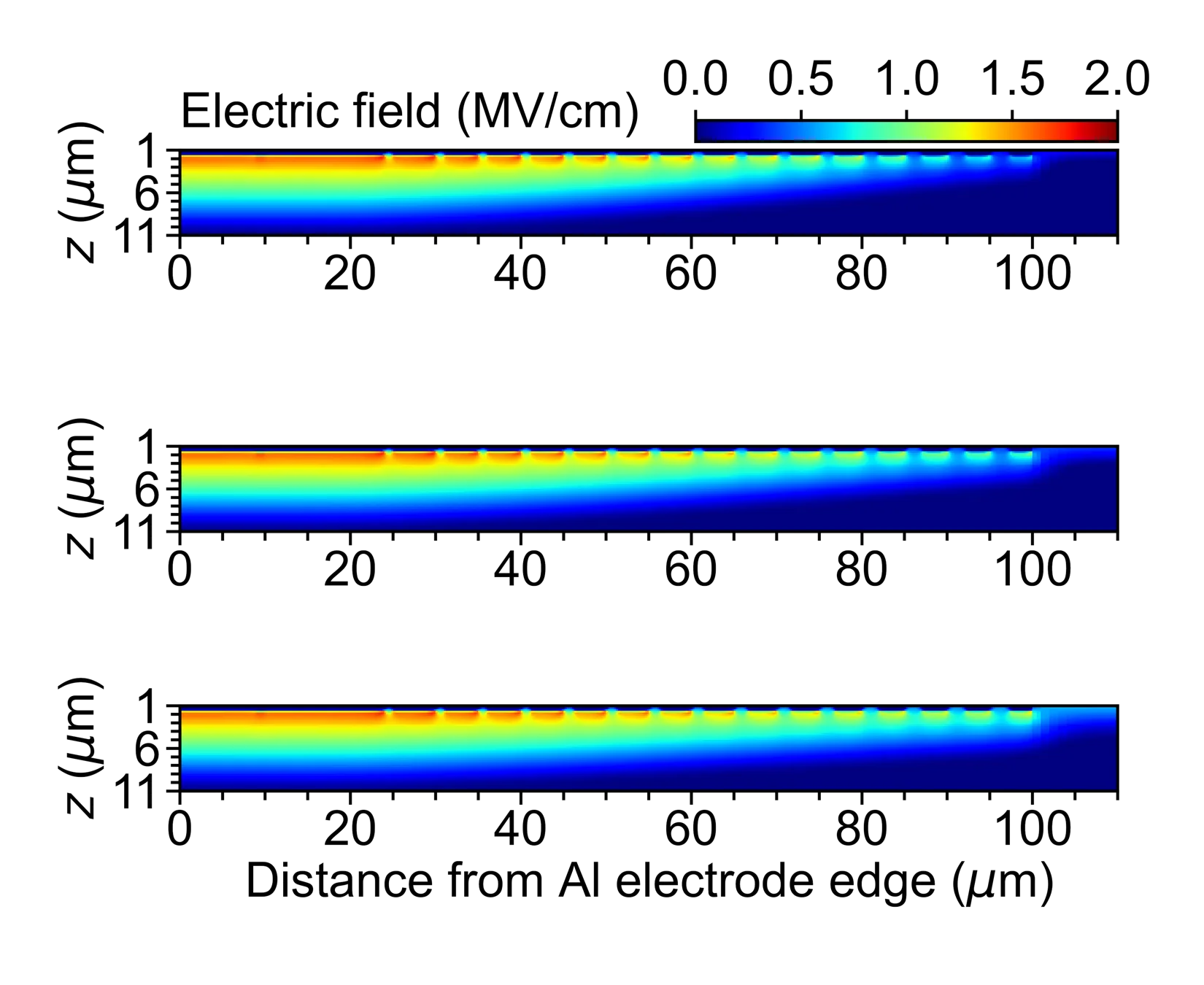

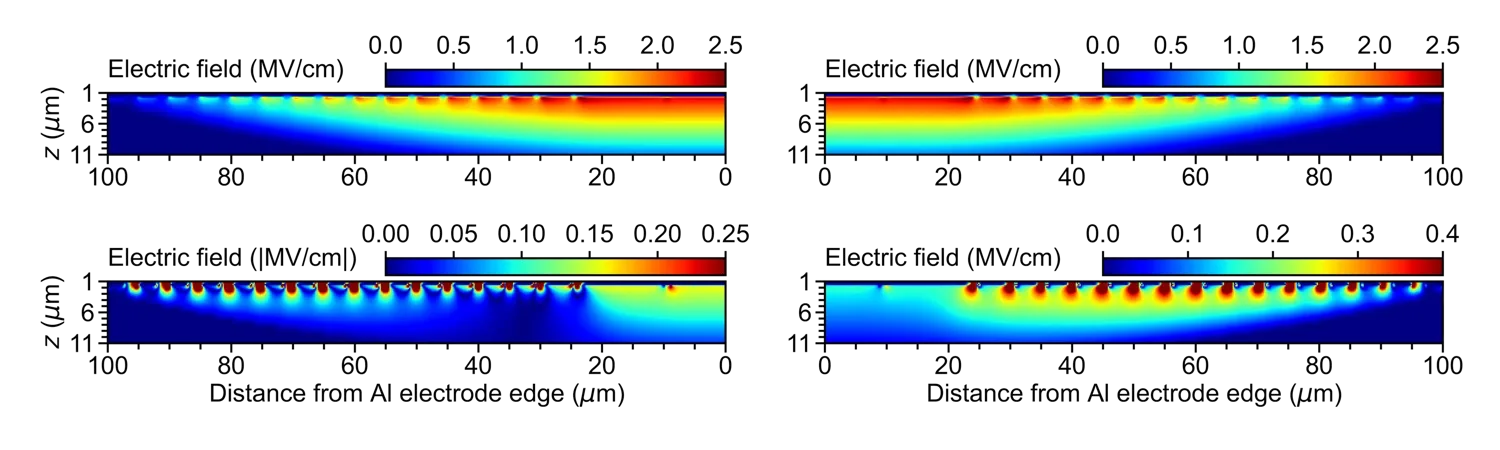

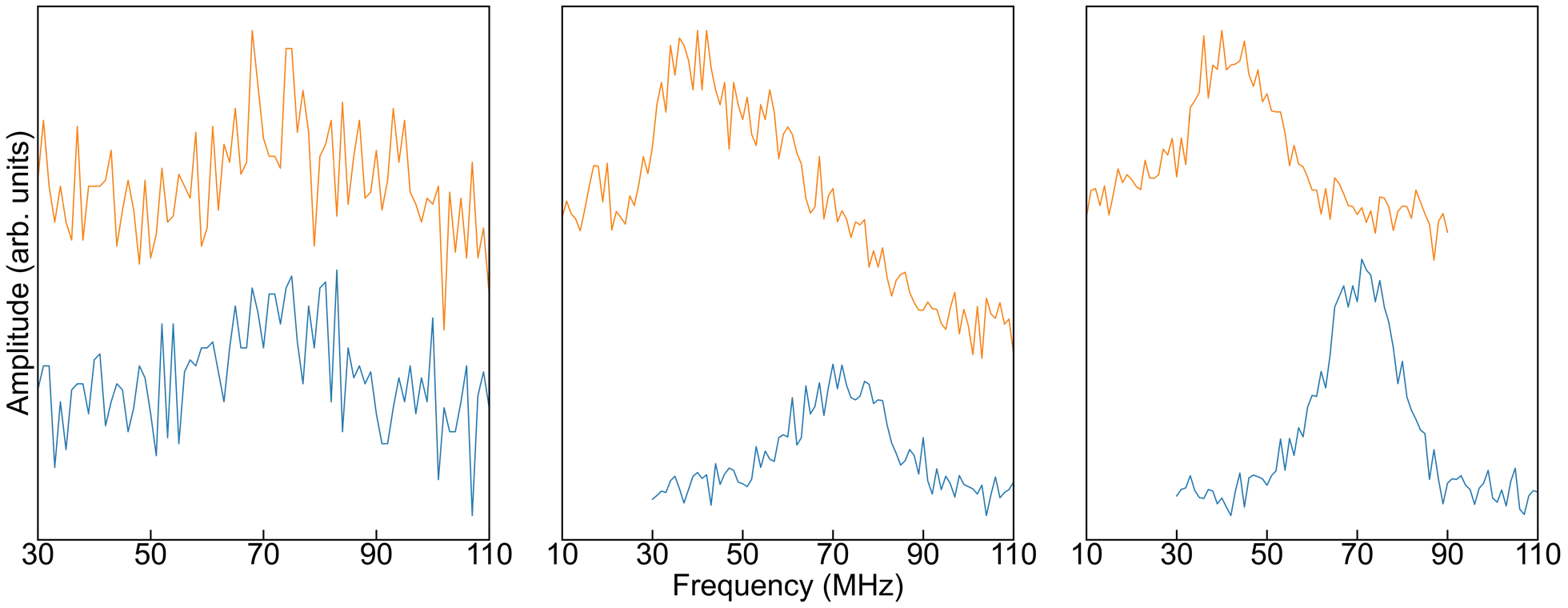

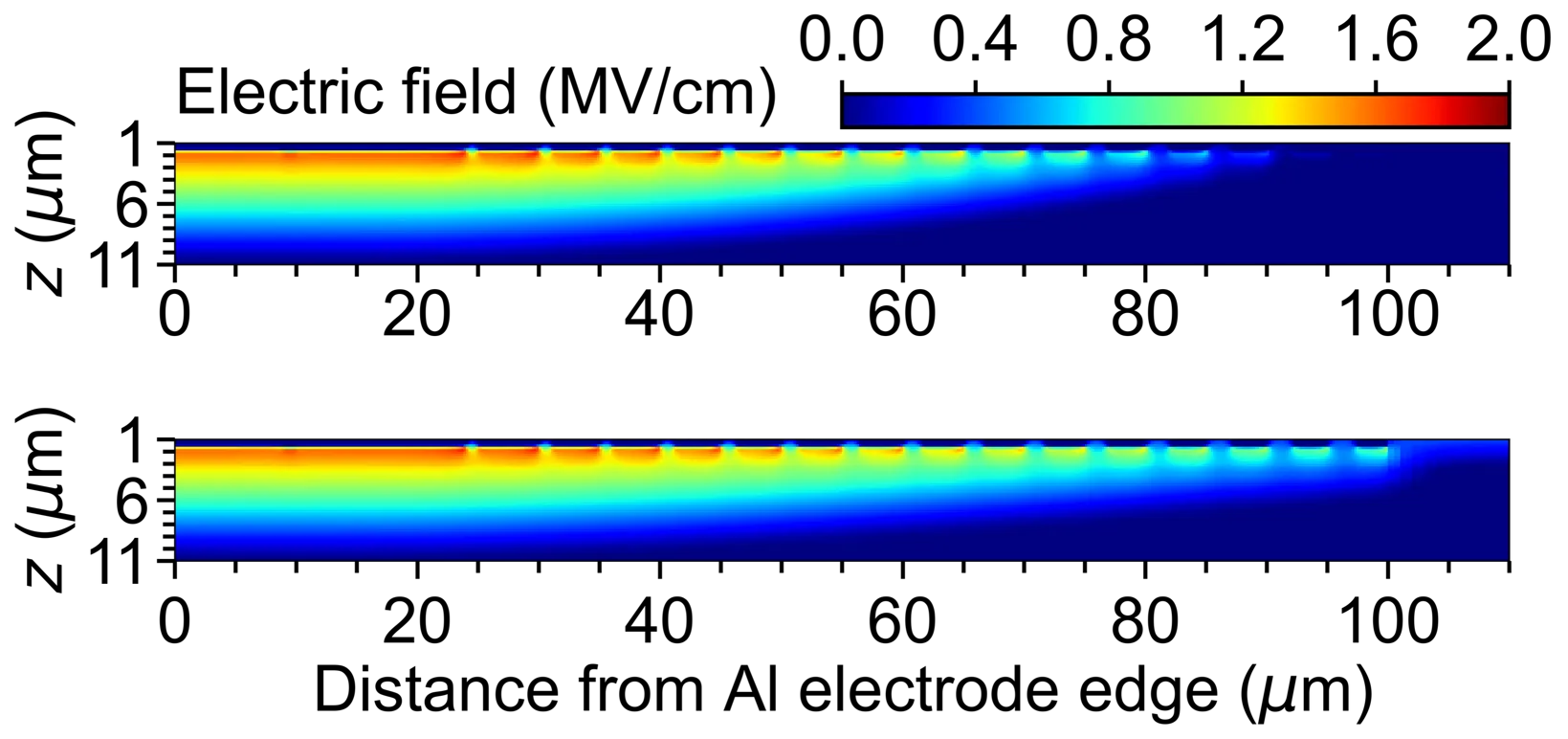

La espectroscopía de la luminiscencia de las vacancias permite construir un mapa del campo dentro del dispositivo con una resolución inferior a una micra. Se puede localizar el punto donde el campo se concentra en un peligroso "puño" y rediseñar el dispositivo para que el impacto recaiga en una zona más resistente. Este enfoque convierte el desarrollo de la electrónica de potencia de un método de prueba y error en una ciencia exacta.

Resumen original

tal como lo escribieron los autores, en inglés arXiv:2603.13836

For high-bias operation devices such as silicon carbide (SiC) power devices, early detection of failure mechanisms is essential to ensure reliability. This requires a method to map high electric fields with high spatial resolution, which has not been realized until now. Here we report that the silicon vacancy (Vsi) in SiC has outstanding characteristics for detecting electric fields applied in various directions within a high-biased SiC device. Vsi exhibits an equivalent response to electric field components parallel (Epara) and perpendicular (Eperp) to the c-axis, a feature unique among quantum sensors, and the responsiveness to Epara and Eperp enables detection of arbitrary electric fields encountered in cutting-edge SiC power devices. We confirmed high electric field detection of ~2.3 MV/cm, which is ~90% of the breakdown electric field of a 4H-SiC with typical carrier concentration. Selectively formed Vsi enables high-resolution mapping of electric field distribution. Vsi-based quantum sensors bring data-driven research and development methodologies as well as device degradation diagnosis.

Una vacancia individual de silicio en el carburo de silicio es más pequeña que una millonésima de milímetro, pero es capaz de informar sobre un campo miles de veces más intenso que el de una nube de tormenta.
