Превращение антиферромагнетика в альтермагнетик: функционализация поверхности открывает путь к гигантскому магнитосопротивлению ✛ ✦
Контекст
Открытие альтермагнетизма — третьего класса коллинеарных магнетиков, сочетающих антиферромагнитную компенсацию спинов с импульсозависимым расщеплением, — обозначило новую эру в магнетизме. В отличие от ферромагнетиков, альтермагнетики не создают полей рассеяния, что критически важно для сверхбыстрой и сверхплотной спинтроники. Однако поиск двумерных (2D) альтермагнетиков, необходимых для интеграции в ван-дер-ваальсовы гетероструктуры, ограничен. Предложенный в статье подход позволяет получать их из известных антиферромагнетиков путём управляемой химической функционализации, что открывает путь к масштабируемым и энергонезависимым решениям.
Методы
Исследование выполнено с помощью первопринципных расчётов в рамках теории функционала плотности (код VASP) и неравновесных функций Грина для транспорта (пакет QuantumATK). Для учёта корреляций в d-оболочке железа применялась поправка Хаббарда (U = 0.8 эВ). Моделировалась полная атомная релаксация монослоя FeSe с односторонним присоединением водорода, кислорода или фтора. Симметрийный анализ магнитных пространственных групп проводился для выявления условий возникновения альтермагнетизма, после чего рассчитывались зонные структуры, спиновые текстуры и коэффициенты пропускания.
Результаты

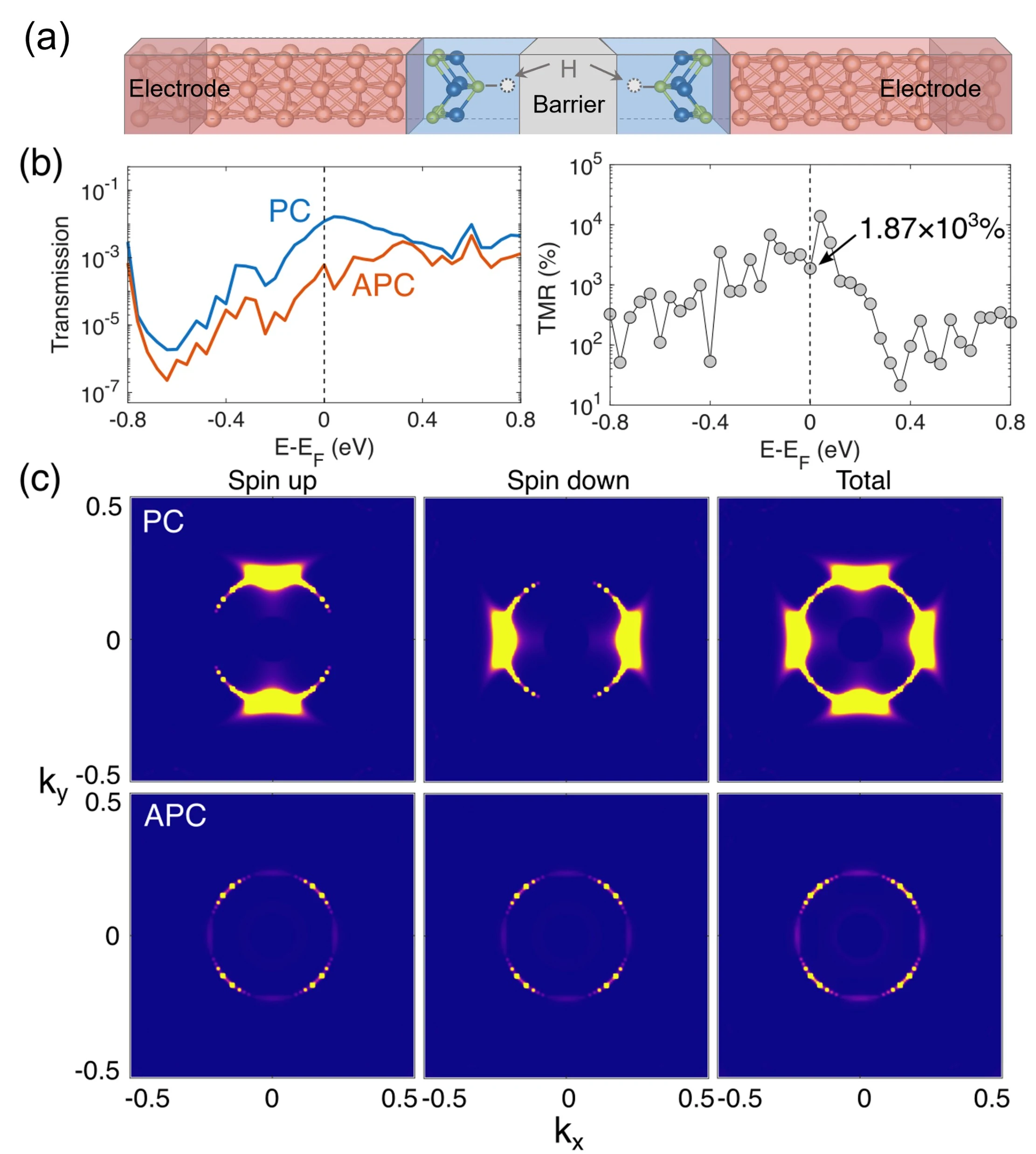

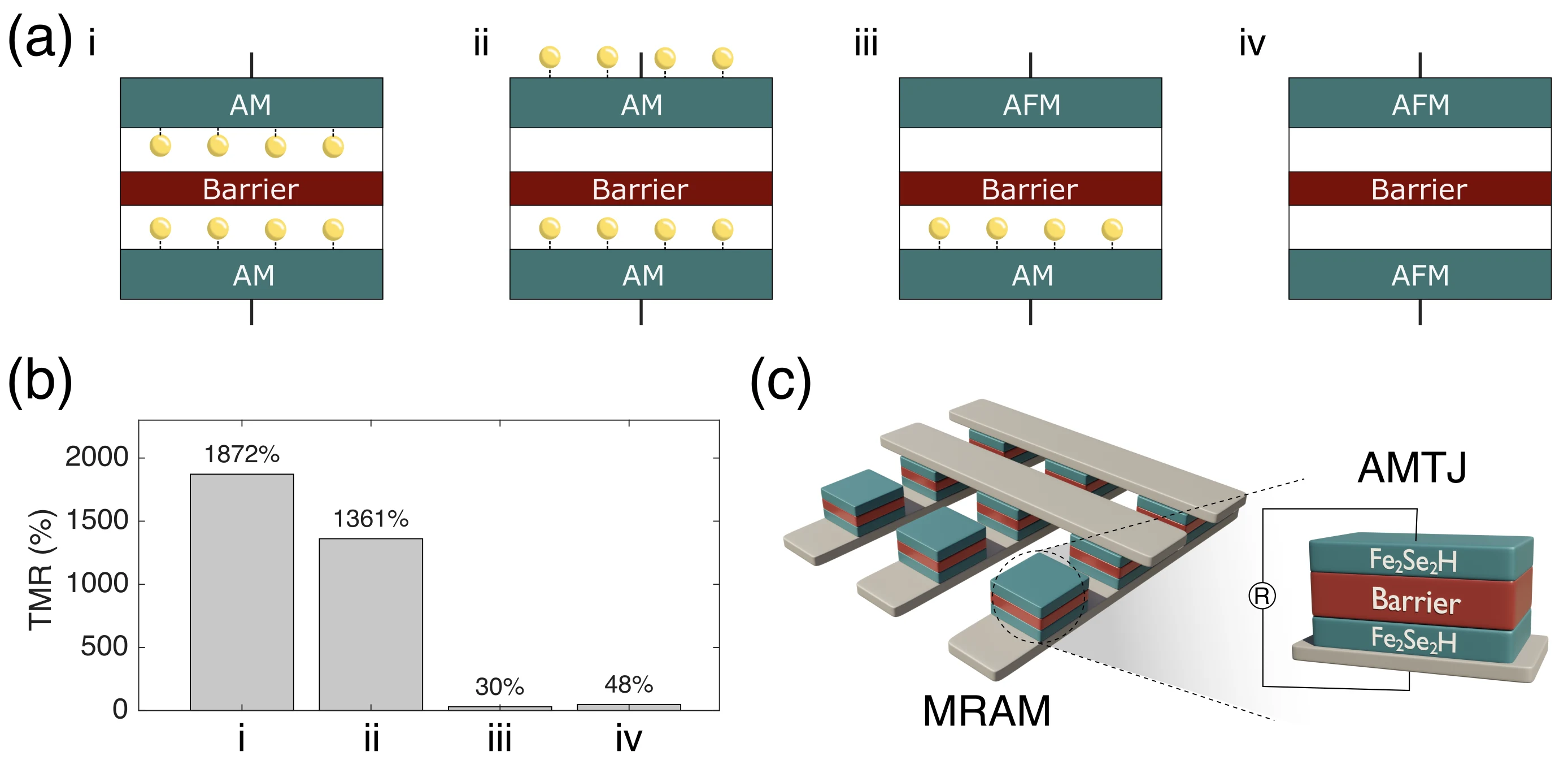

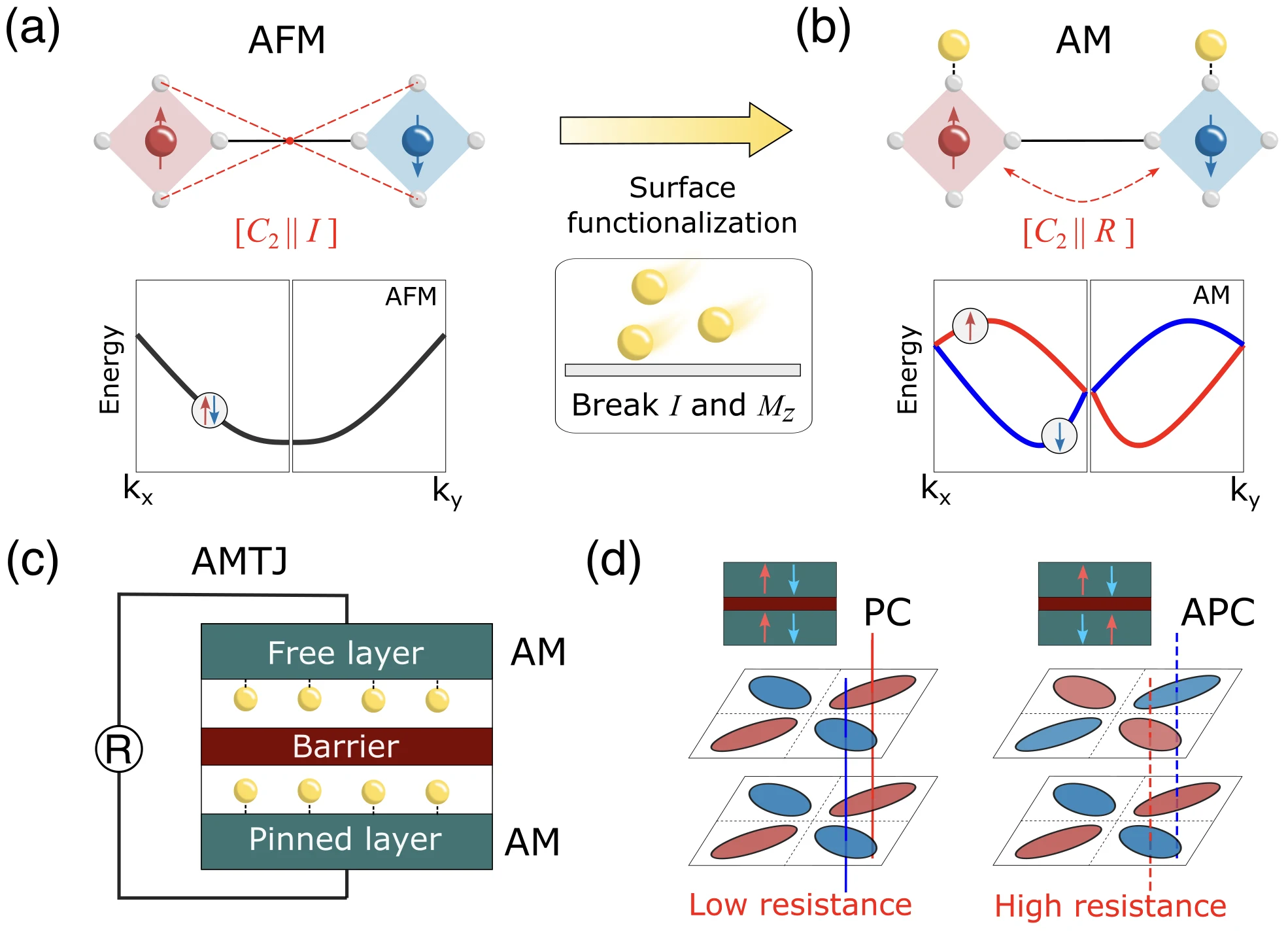

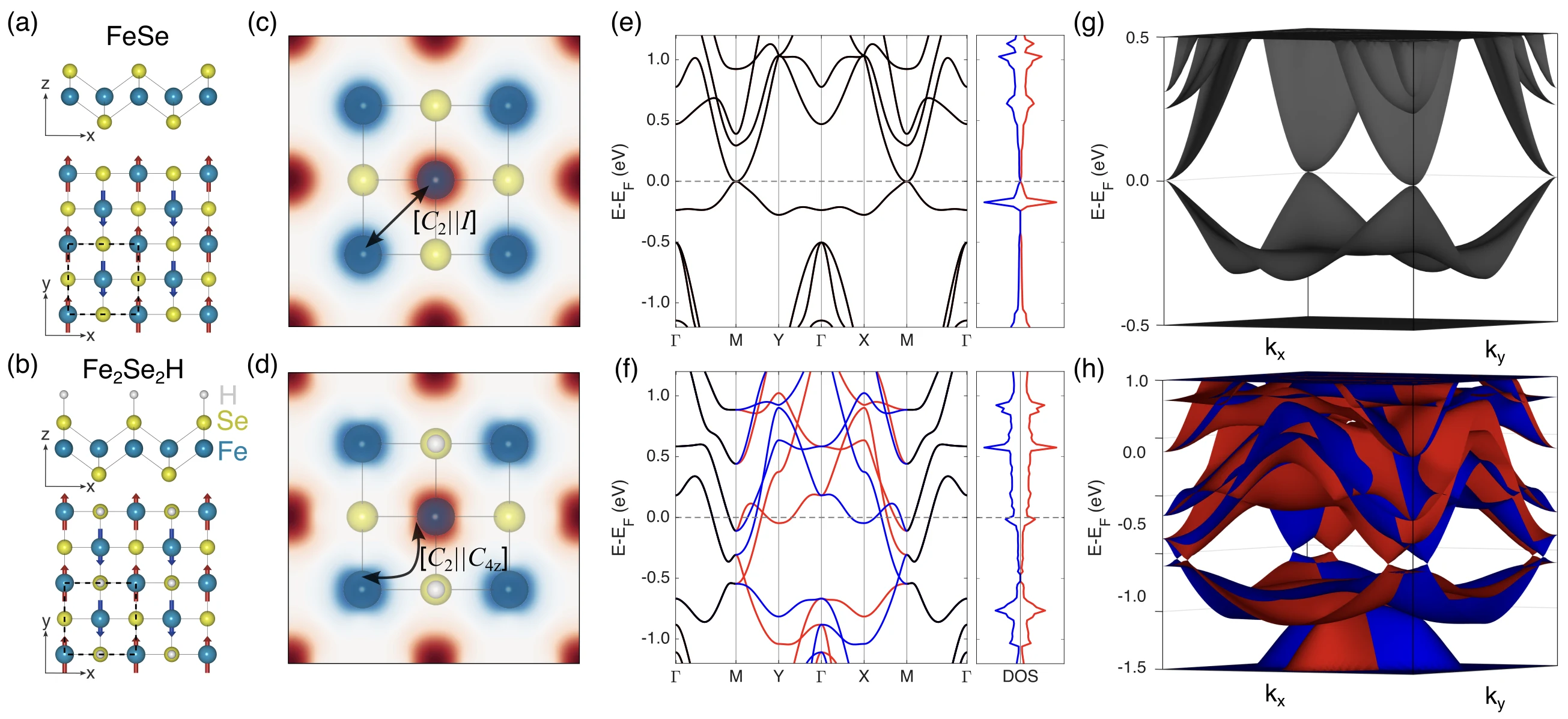

Присоединение адатомов к одной поверхности FeSe понижает симметрию с P4/nmm до P4mm, нарушая инверсию и зеркальное отражение, но сохраняя поворотную симметрию, соединяющую противоположные спиновые подрешётки. Это превращает спиново-вырожденный антиферромагнетик в d-волновой альтермагнетик с хорошо выраженным импульсозависимым расщеплением. В зонной структуре Fe₂Se₂H обнаружены пары вейлевских точек вблизи −0.5 эВ с противоположными числами Черна, а при учёте спин-орбитального взаимодействия возникает топологическая щель и квантованный спиновый холловский отклик. В туннельных контактах Au/Fe₂Se₂H/GeF₄/Fe₂Se₂H/Au при параллельной ориентации векторов Нееля реализуется эффективный канал туннелирования благодаря согласованию спиновых фильтров, тогда как антипараллельная конфигурация блокирует транспорт. Это приводит к гигантскому туннельному магнитосопротивлению (ТМС) до 1.87×10³ %, намного превосходящему известные аналоги. Численные эксперименты с различным взаимным расположением функционализированных слоёв показали, что ТМС сильно зависит от геометрии интерфейса, что подтверждает ключевую роль химического дизайна.
Значение
Работа впервые демонстрирует, что поверхностная функционализация является эффективным и доступным методом инженерии альтермагнетизма в 2D материалах. Это смещает парадигму от пассивного поиска к активному конструированию альтермагнетиков, где выбор функциональной группы, места адсорбции и ориентации относительно интерфейса выступает как мощный «инструмент настройки». Полученные величины ТМС превосходят показатели многих ферромагнитных туннельных переходов, что делает альтермагнитные устройства конкурентоспособными для приложений.
Развитие
Предложенный подход может быть распространён на другие антиферромагнитные монослои (MnPSe₃, CrI₃ и др.) и различные химические обработки (халькогенизация, металлизация). Обнаруженное сосуществование альтермагнетизма и топологических состояний открывает перспективы для диссипативного спинового транспорта и квантовых вычислений. Особый интерес представляет интеграция с сверхпроводящими материалами: FeSe известен как высокотемпературный сверхпроводник, и гибридные структуры могут выявить нетривиальные эффекты близости.
Влияние
Результаты окажут влияние на развитие спинтроники (MRAM, спиновые транзисторы, фильтры), квантовые технологии (топологические кубиты) и материаловедение 2D-функционализированных систем.
Следующие шаги
Приоритетной задачей является экспериментальная верификация предсказанных эффектов — синтез функционализированных монослоёв FeSe и измерение их зонной структуры и транспортных свойств. Также требуется детальное изучение роли дефектов, температуры и интерфейсных состояний на альтермагнитное расщепление.
Ключевые проблемы
Исследование напрямую связано с фундаментальной проблемой совместного проявления альтермагнетизма и сверхпроводимости в слоистых материалах. Неясным остаётся влияние спиновых флуктуаций и возможного зарядового упорядочения на стабильность альтермагнитной фазы. Полученные результаты также подчёркивают необходимость развития теории спин-зависящего транспорта в системах без чистого магнитного момента, что может способствовать решению проблемы диссипации в спинтронике.
Взгляд машины знаний
Этот раздел адресован автору работы и его коллегам. Соседние работы нашёл смысловой поиск по нашему архиву — не по совпадению слов, а по смыслу. Мы не рецензируем: мы показываем поле вокруг.
Что сделано в работе
Работа демонстрирует, что односторонняя функционализация монослоя FeSe водородом, кислородом или фтором понижает симметрию и превращает антиферромагнетик в альтермагнетик. С помощью первопринципных расчётов и транспорта показано гигантское туннельное магнитосопротивление до 1.87×10³ % в контактах на основе функционализированного FeSe. Обнаружены вейлевские точки и топологическая щель при учёте спин-орбитального взаимодействия.
В чём сила
Предложен практичный и масштабируемый метод инженерии альтермагнетизма через химическую функционализацию поверхности, что открывает путь к активному конструированию 2D альтермагнетиков. Полученное гигантское ТМС превосходит многие ферромагнитные аналоги, подчёркивая потенциал для спинтронных приложений.
Куда можно двигаться
- Может быть интересно посмотреть, как предложенный подход функционализации соотносится с общими симметрийными критериями идентификации альтермагнетизма, развитыми в соседней работе.опора: Как отличить скрытый магнетизм по симметрии arXiv:2605.27151
- Рядом лежит работа о магнитном дуализме в кристалле, которая может предложить дополнительные способы характеризации полученных альтермагнитных состояний.опора: Магнитный дуализм в кристалле arXiv:2605.24320
- Поскольку в работе получены вейлевские точки и топологическая щель, возможно, будет полезно сопоставить эти результаты с исследованием скрытого магнетизма и его топологических проявлений.опора: Магнитный заряд скрывается в слоистых структурах arXiv:2604.23186
Что можно попробовать
- Проверить, сохраняется ли альтермагнитное расщепление при использовании других функциональных групп (например, галогенов или органических молекул).
- Рассмотреть гетероструктуры с несколькими функционализированными слоями для управления знаком ТМС.
- Оценить влияние механических деформаций на величину альтермагнитного расщепления и ТМС.
Почему это может быть важно
Если метод функционализации окажется универсальным, это позволит превращать широкий класс антиферромагнетиков в альтермагнетики, что ускорит разработку устройств сверхплотной и энергоэффективной спинтроники.
Работы рядом в нашем архиве
- Управление спиновыми токами без магнитов: ферроэластичный переключатель в двумерных альтермагнетикахблизость 0.67
- Магнитный дуализм в кристаллеблизость 0.65
- Как отличить скрытый магнетизм по симметрииблизость 0.62
- Боковой тепловой поток в альтермагнетиках: скрытая симметрия искривляет фононыблизость 0.62
- Сверхпроводник-диод из слоёного кристаллаблизость 0.61
- Магнитные дорожки с секретомблизость 0.61
- Магнитный заряд скрывается в слоистых структурахблизость 0.60
Ближайшая работа архива — 0.67 по смысловой близости. Обычный для нашего корпуса уровень.
Оригинальная аннотация
как её написали авторы, на английском arXiv:2607.03908
Two-dimensional (2D) altermagnets (AMs) are highly desirable for ultrafast, stray-field-free spintronics because they combine compensated magnetic order and momentum-dependent spin splitting with the scalability, tunability, and interface compatibility of atomically thin materials. However, practical 2D AMs remain scarce. Rather than relying solely on the search for intrinsic 2D AMs, an appealing route is to transform known 2D antiferromagnets (AFMs) into AMs through symmetry engineering. Here, we propose surface functionalization as a symmetry-guided, nonvolatile chemical switch for realizing this AFM-to-AM transformation. By breaking inversion and out-of-plane mirror symmetries while preserving the rotation symmetry connecting opposite-spin sublattices, single-sided functionalization lifts spin degeneracy and induces altermagnetic spin splitting. Using monolayer FeSe as a representative platform, first-principles calculations show that hydrogenation, oxidation, and fluorination convert spin-degenerate antiferromagnetic FeSe into a d-wave AM with pronounced momentum-dependent spin splitting. At the device level, our transport simulations reveal that the functionalized FeSe monolayer magnetic tunnel junctions exhibit giant tunnel magnetoresistance (TMR) up to $$1.87\times10^3\%$$, originating from momentum-selective spin filtering between parallel and antiparallel N\'eel-vector configurations. The strong dependence of TMR on functionalization geometry further demonstrates that surface chemistry provides an effective control knob for altermagnetic transport. Our work establishes a symmetry-to-chemistry-to-device strategy for engineering 2D AMs and developing high-performance altermagnetic spintronic devices.
Селения железа FeSe знаменит тем, что в однослойном виде проявляет сверхпроводимость при температуре выше 100 К — рекордной для халькогенидов. А альтермагнетики, предсказанные лишь несколько лет назад, до сих пор ускользали от прямого наблюдения в 2D форме из-за строгих требований к симметрии.
Ключевые числа
- Гигантское ТМС: 1872%
- Поправка Хаббарда U для Fe: 0.8 эВ
- Энергия обрезания плоских волн: 500 эВ
- Вакуумный зазор в расчётах: > 20 Å
- Максимальная температура сверхпроводящего перехода в монослое FeSe: > 100 К
