FPGA ускоряет радионебо: прямой синтез изображений для гигантских антенных решёток ✛
Контекст
Современная радиоастрономия переживает взрыв открытий быстрых транзиентов: от миллисекундных радиовсплесков до послесвечений гамма-всплесков. Чтобы поймать эти явления, нужны инструменты с огромным полем зрения и мгновенной реакцией. Апертурные решётки из тысяч небольших антенн дают такое поле, но порождают лавину данных. Классические корреляторы, вычисляющие все попарные корреляции сигналов, требуют O(N²) операций, что для N в десятки тысяч становится неподъёмным. Рядом с этой работой в архиве лежат исследования по квантовым алгоритмам и сложным квантовым системам, но данная статья стоит особняком: она решает инженерную задачу реального времени для наземных радиотелескопов. Прямой синтез изображений через пространственное преобразование Фурье обещает масштабирование O(N log N), и первые реализации на GPU уже показали ускорение на два порядка, но упираются в пропускную способность памяти. Переход на ПЛИС снимает это ограничение.
Методы

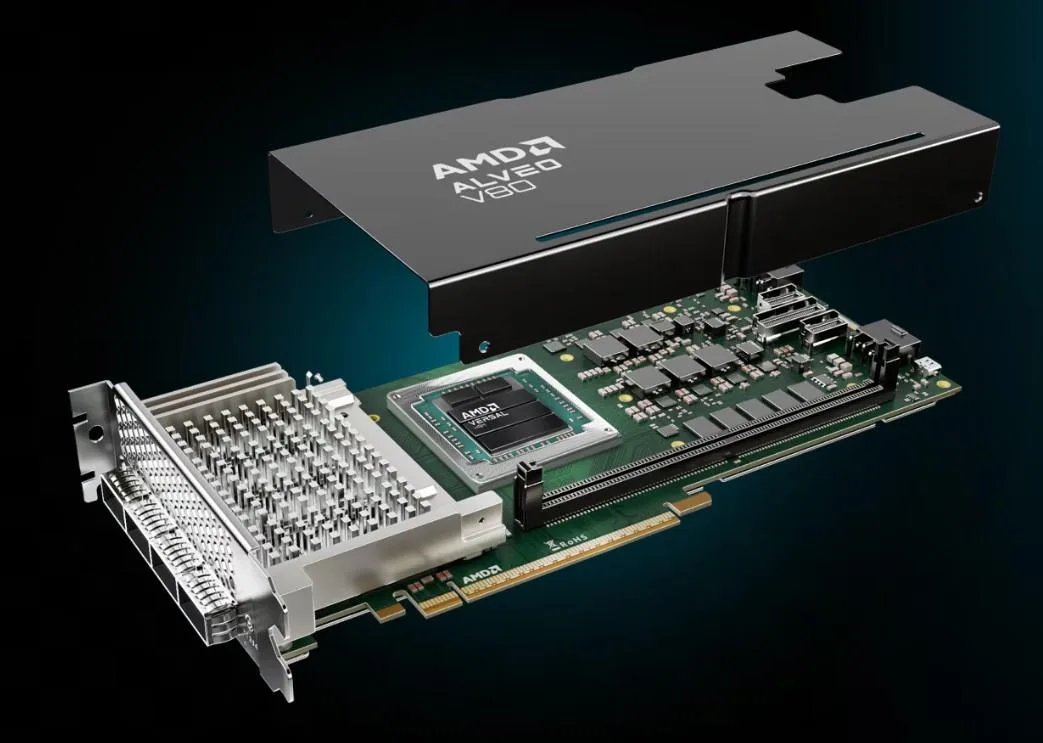

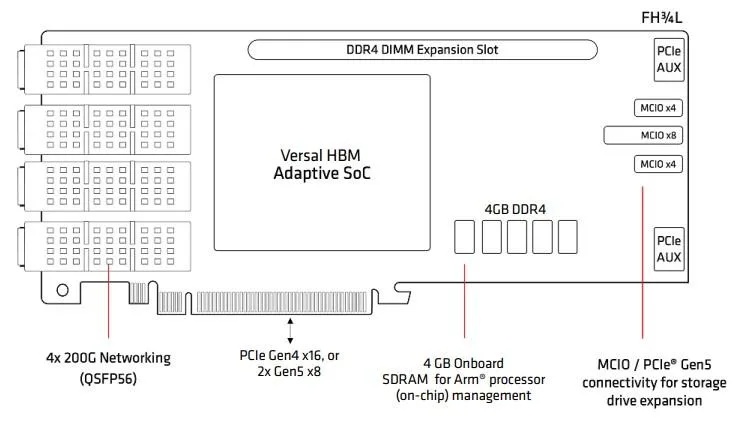

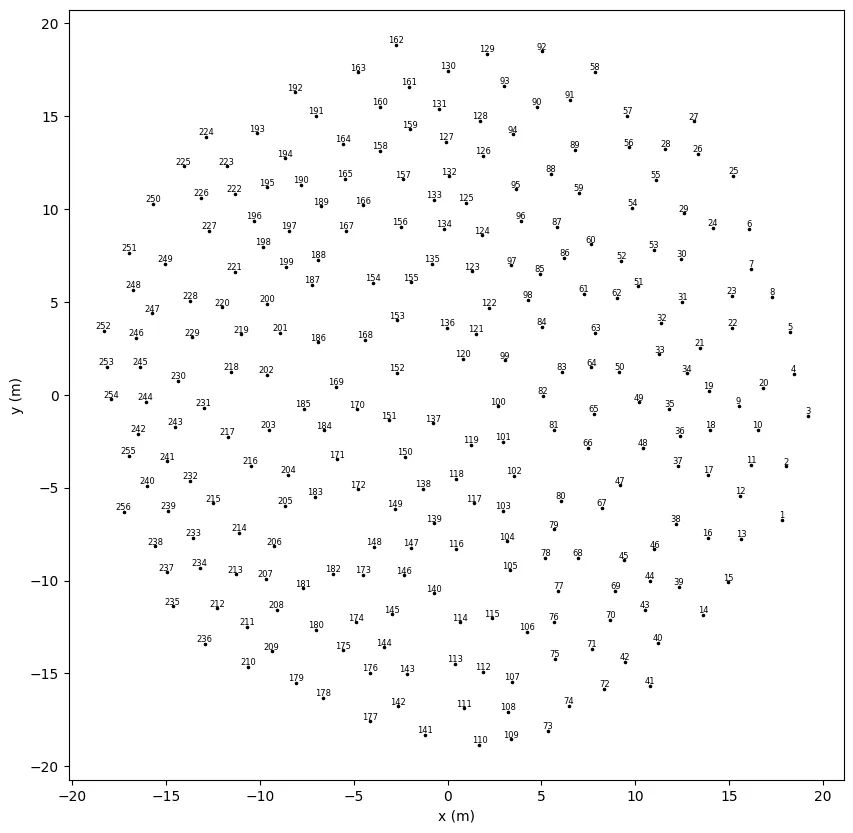

Авторы строят прототип на коммерческой карте AMD Alveo V80 с 32 ГБ памяти HBM2e и четырьмя интерфейсами 200GbE. На карту загружаются откалиброванные комплексные напряжения от элементов антенной решётки. Ядро EPIC выполняет три шага: гриддинг (интерполяцию напряжений на регулярную сетку с шагом меньше половины длины волны), двумерное быстрое преобразование Фурье и попиксельное возведение в квадрат для получения поляризационных изображений. Для проверки создали синтетические данные по раскладке станции AAVS2 (прототип SKA-Low) на частоте 159 МГц: три постоянных источника и один транзиент, каждый со своей случайностью, без теплового шума. Напряжения оцифрованы 8 битами на действительную и мнимую части. Симуляция в AMD Vivado подтвердила корректность таймингов и БПФ.
Результаты

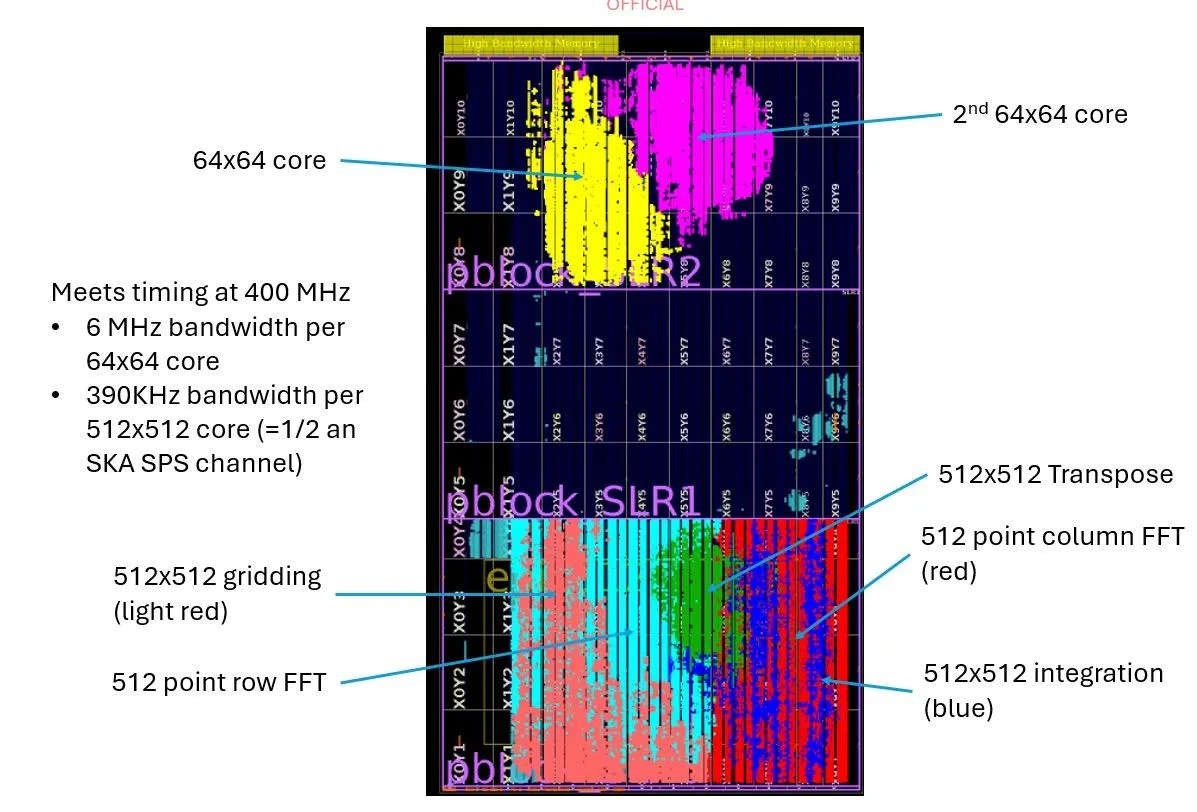

Прототип формирует кадры 64×64 пикселя с каденцией 5,12 микросекунды: каждый кадр накапливается из четырёх интервалов по 1,28 микросекунды при ширине канала 780 кГц. Выходные изображения восстанавливают все источники на правильных позициях, включая инжектированный транзиент. Оценка ресурсов показывает: одно ядро 64×64 обрабатывает около 6 МГц полосы, и на одной карте помещается восемь таких ядер, что даёт суммарно 50 МГц. Альтернативно, ядро 512×512 обрабатывает один грубый канал 780 кГц. Карта способна обслужить решётку из примерно 20 000 элементов с двумя поляризациями, что эквивалентно 20–30 станциям ядра SKA-Low. По сравнению с GPU-реализацией на LWA-Sevilleta, которая выдавала кадры каждые 80 мс при полосе 19,2 МГц, новый подход выигрывает в полосе в несколько раз и потенциально на порядок в размере массива, временном разрешении и размере изображения.
Значение
Работа переносит метод прямого синтеза изображений с графических процессоров на программируемую логику, где низкоразрядные БПФ выполняются параллельно и с меньшим энергопотреблением. В отличие от соседних работ по квантовым алгоритмам, которые исследуют теоретические пределы, здесь решается практическая задача масштабирования для строящихся телескопов. Это не просто ускорение, а смена архитектурной парадигмы: вместо хранения корреляций вычисляется сразу изображение, что радикально снижает требования к памяти и пропускной способности. Для SKA-Low, где один коррелятор и формирователь лучей уже использует такие же карты Alveo V80, предложенный подход открывает путь к унификации обработки.
Развитие
Следующий шаг — проверка прототипа на реальных данных с действующей станции AAVS2 в обсерватории Мерчисон. Потребуется интеграция с системой калибровки и решение вопросов ввода-вывода при потоковой передаче. В перспективе архитектура может масштабироваться до изображений размером около мегапикселя и решёток из десятков тысяч элементов, если оптимизировать разрядность и распределение памяти. Возможно объединение нескольких карт для обработки более широких полос или создания мозаики из нескольких полей зрения.
Влияние
Технология напрямую повлияет на радиоастрономические обзоры неба: SKA-Low, MWA, LOFAR и будущие инструменты типа HIRAX смогут вести непрерывный мониторинг всего неба с миллисекундным временным разрешением. Это также ускорит поиск быстрых радиовсплесков и электромагнитных двойников гравитационно-волновых событий.
Следующие шаги
Ближайшая задача — запуск прототипа на реальном потоке данных от AAVS2 и сравнение чувствительности с традиционным коррелятором. Затем предстоит оптимизация разрядности для снижения энергопотребления и тестирование на полномасштабной станции SKA-Low.
Ключевые проблемы
Для радиоастрономии ключевая нерешённая проблема — обработка данных решёток с числом элементов больше десяти тысяч в реальном времени без потери чувствительности. Данная работа предлагает конкретный путь решения, но остаются открытыми вопросы точности гриддинга для произвольных раскладок антенн и влияния низкой разрядности на динамический диапазон изображений.
Взгляд машины знаний
Этот раздел адресован автору работы и его коллегам. Соседние работы нашёл смысловой поиск по нашему архиву — не по совпадению слов, а по смыслу. Мы не рецензируем: мы показываем поле вокруг.
Что сделано в работе
Авторы реализовали метод прямого синтеза изображений (EPIC) на ПЛИС AMD Alveo V80, используя гриддинг, двумерное БПФ и попиксельное возведение в квадрат. Прототип обрабатывает данные 256-элементной станции SKA-Low, формируя кадры 64×64 пикселя каждые 5,12 микросекунды. Оценки показывают способность одной карты обслужить до 20 000 антенн, что на порядок превосходит существующие GPU-решения.
В чём сила
Перенос EPIC на ПЛИС снимает ограничение пропускной способности памяти, характерное для GPU, и демонстрирует масштабируемость до больших решёток с высокой каденцией и низким энергопотреблением.
Куда можно двигаться
- Может быть интересно посмотреть, как подходы из PhySR по объединению физических моделей с нейросетями могут дополнить прямой синтез изображений: например, использовать обученные модели для улучшения качества восстановления или ускорения обработки.опора: PhySR: как физическая модель учит нейросеть видеть в радиоэфире arXiv:2607.27750v1
- Рядом лежит работа по прямому синтезу изображений на GPU с 14-секундным временем синтеза; возможно, сопоставление с ней поможет выявить пути оптимизации точности и ресурсов при переходе на ПЛИС.опора: 14 секунд, чтобы соткать звезду: прямой синтез возвращается arXiv:2607.24141v1
- В архиве есть исследование по калибровке крупных антенных решёток с помощью робота; интеграция подобных методов калибровки с ПЛИС-реализацией EPIC может повысить точность формируемых изображений.опора: Как робот навёл резкость на 5000 радиоглаз arXiv:2604.17448
Что можно попробовать
- Апробировать использование низкоразрядных БПФ с блочной плавающей запятой для повышения точности без значительного увеличения ресурсов.
- Проверить возможность динамического перераспределения ресурсов между ядрами для адаптации к разной ширине полосы и размеру изображения.
- Рассмотреть интеграцию с методами машинного обучения для подавления артефактов и улучшения динамического диапазона в реальном времени.
Почему это может быть важно
Реализация EPIC на ПЛИС открывает путь к экономичным и энергоэффективным системам обработки данных для гигантских антенных решёток, что критично для будущих проектов типа SKA и для捕捉 быстрых радиотранзиентов.
Работы рядом в нашем архиве
- Свет вместо проводов: фотонный чип считает быстрееблизость 0.56
- Нейросеть на слух: как измерить энергию частицы в шуме коллайдераблизость 0.52
- 14 секунд, чтобы соткать звезду: прямой синтез возвращаетсяблизость 0.51
- Цифровой дирижёр гравитационных волн: нейросеть дирижирует слияниями чёрных дырблизость 0.51
- PhySR: как физическая модель учит нейросеть видеть в радиоэфиреблизость 0.51
- Антенна выросла в объёмблизость 0.50
- Как робот навёл резкость на 5000 радиоглазблизость 0.49
Вокруг этой работы в архиве пусто: ближайший разбор всего на 0.56, при обычных 0.64. Похоже, рядом почти не бурили.
Карта AMD Alveo V80, использованная в прототипе, идентична той, что уже стоит в корреляторе и формирователе лучей SKA-Low. То есть один и тот же ускоритель может и считать корреляции, и напрямую строить изображения.
Идея мгновенного «фотографирования» всего неба напоминает систему мониторинга в романе Карла Сагана «Контакт», где массив радиотелескопов непрерывно сканирует небо в поисках сигналов. Только здесь вместо поиска внеземного разума — охота за быстрыми космическими взрывами.
Ключевые числа
- кадровая частота: 5,12 микросекунды на кадр (195 000 кадров в секунду)
- размер изображения: 64×64 пикселя в прототипе, до 512×512 в расширенной версии
- число элементов: 256 в прототипе, до 20 000 на одной карте
- полоса обработки: 50 МГц на карту для 64×64, 780 кГц для 512×512
- ускорение относительно GPU: в несколько раз по полосе, до порядка по размеру массива
