Dónde vive el electrón: topología de la estructura de bandas en el espacio real ✛
Contexto
Las propiedades topológicas de las bandas electrónicas suelen estudiarse en el espacio de momentos, mediante fases de Berry e indicadores de simetría. Pero la función de onda de la que derivan esas propiedades vive en el espacio real, dentro de la celda unitaria. Trabajos previos en nuestro archivo ya han mostrado cómo el STM puede revelar topología a través de defectos, bordes o patrones de interferencia, por ejemplo en materiales cuánticos basados en grafeno y en superconductores. Este trabajo sigue la misma línea, pero elige un camino más directo: observa el desplazamiento del centro de carga dentro de una misma banda, sin romper la simetría traslacional del cristal.
Métodos

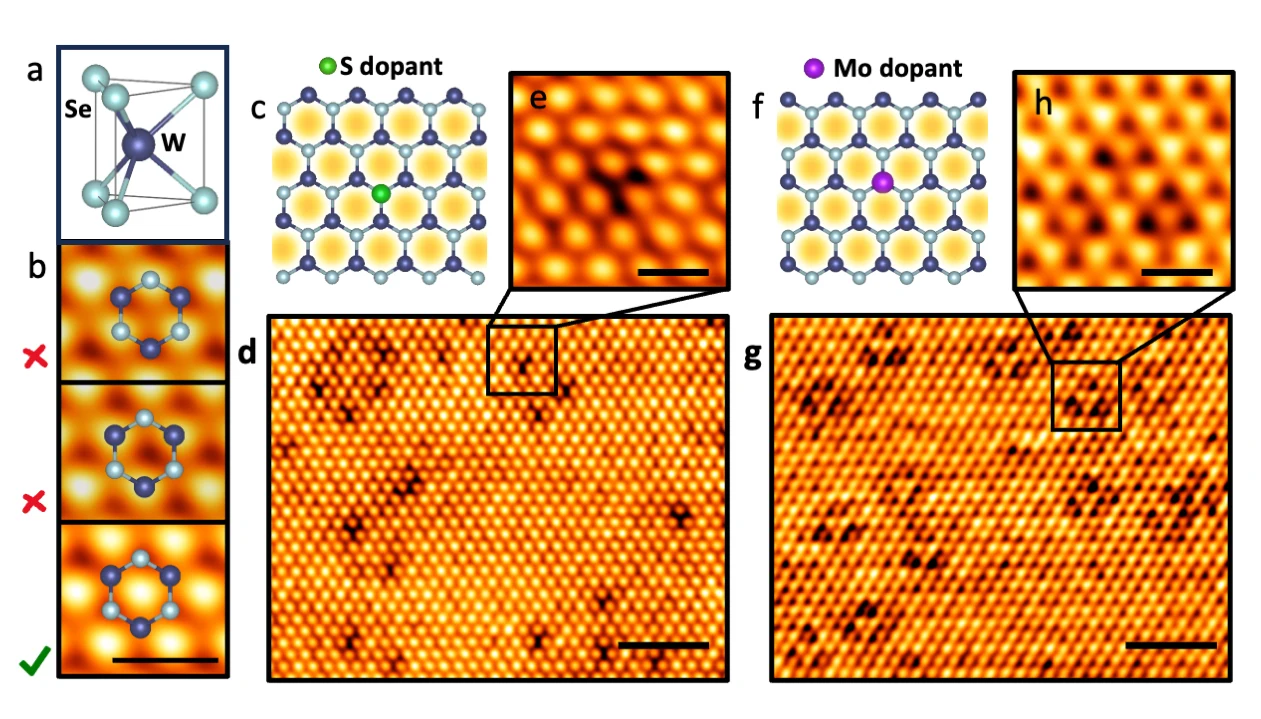

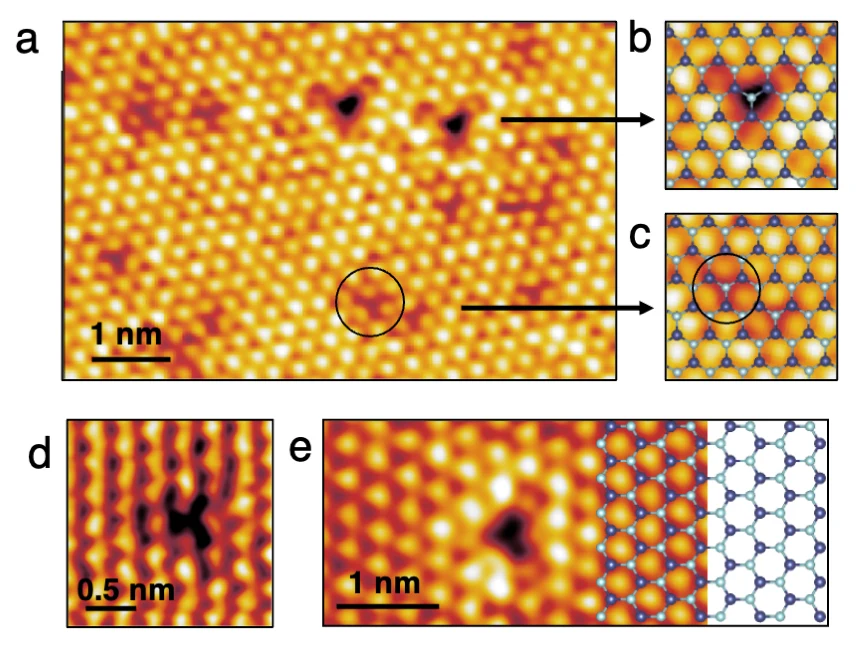

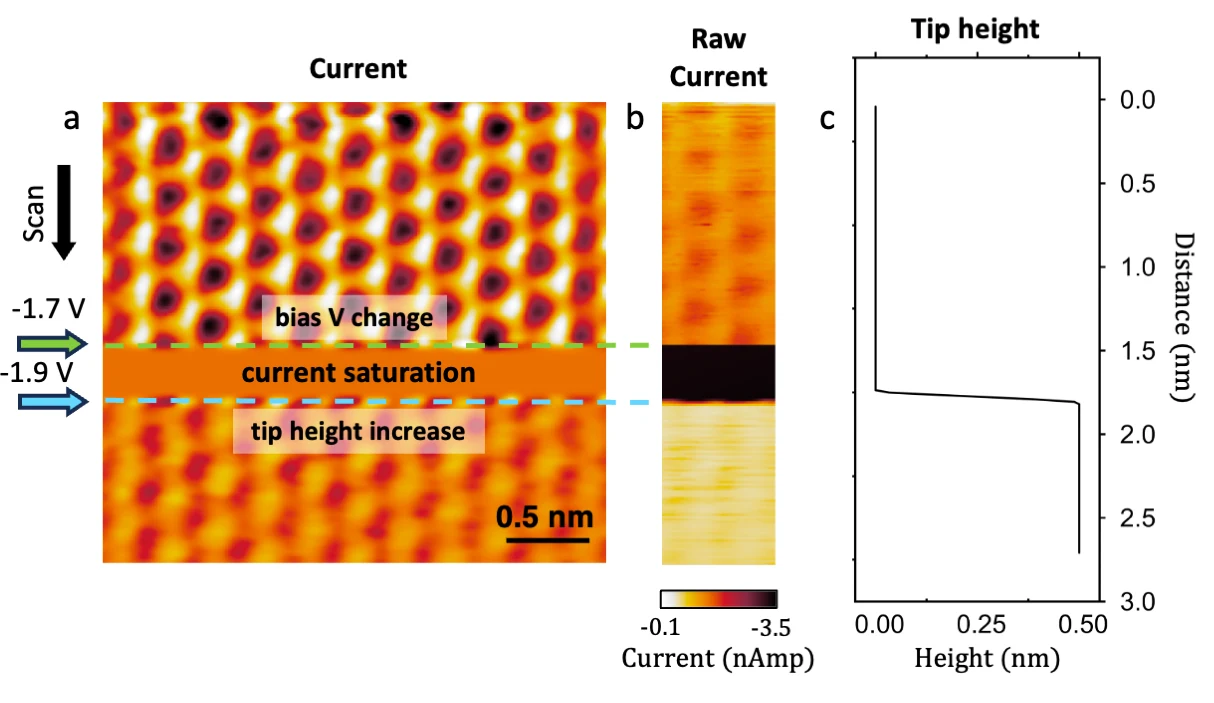

Las muestras de WSe₂ y NbSe₂ se cultivaron mediante el método de autoflujo y transporte químico, y luego se exfoliaron en monocapas sobre un sustrato de grafito. Para anclar con precisión las imágenes de STM a la red atómica, se introdujeron impurezas sustitucionales: azufre en lugar de selenio y molibdeno en lugar de wolframio, lo que permitió determinar las posiciones atómicas. La posición energética de los puntos Γ y K se obtuvo mediante espectroscopia dI/dV a corriente constante, y la distribución espacial de la carga se midió variando el voltaje de polarización durante el escaneo, lo que eliminó la deriva. En paralelo, se realizaron cálculos de primeros principios con proyección sobre funciones de Wannier.
Resultados

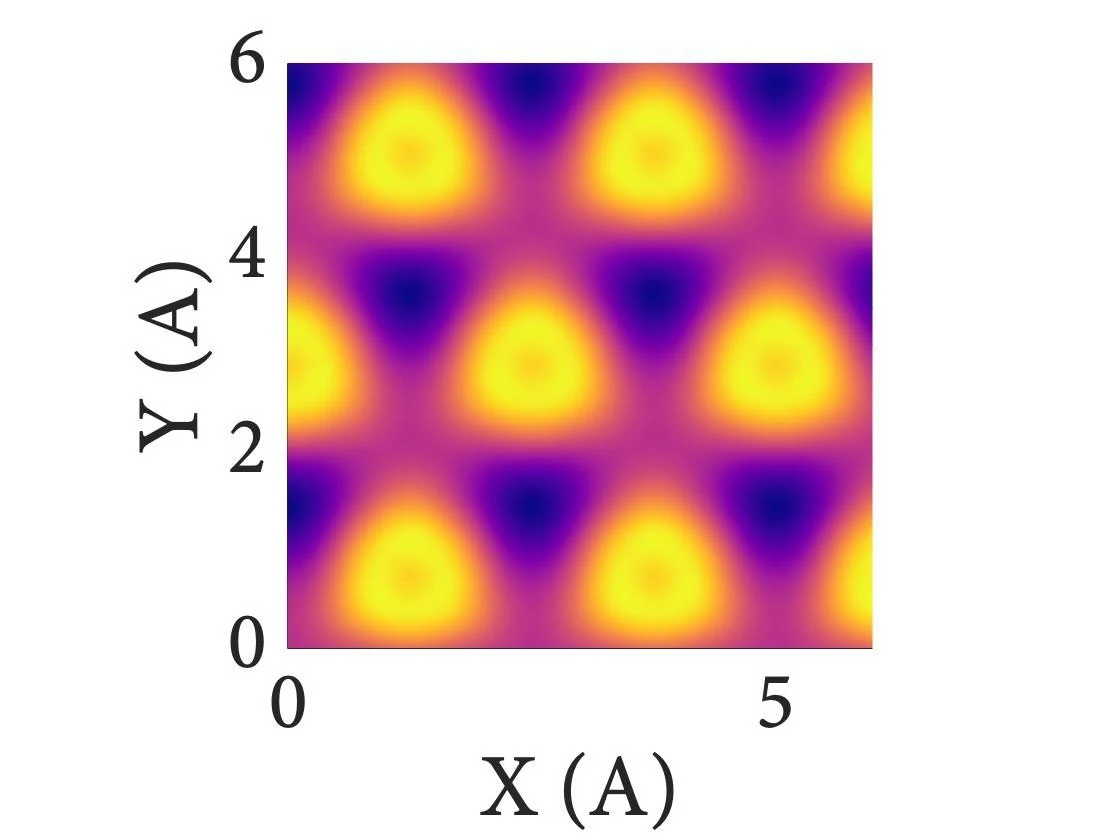

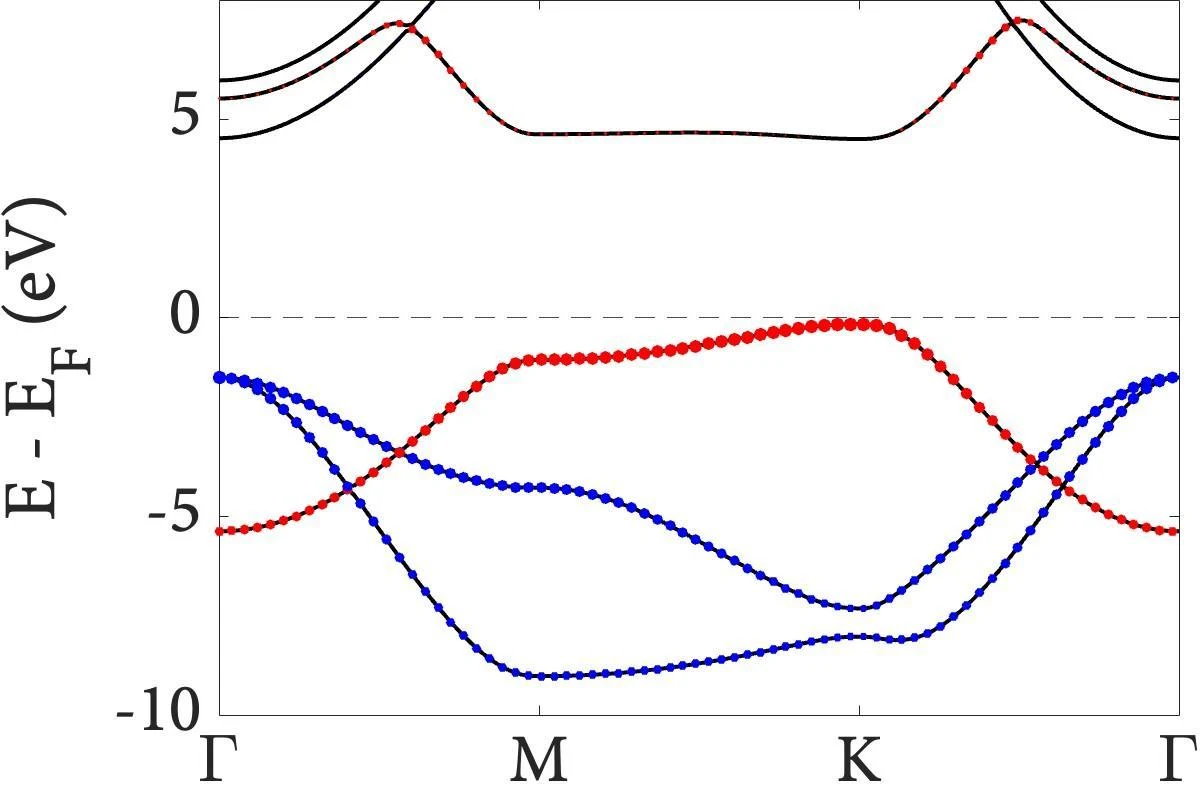

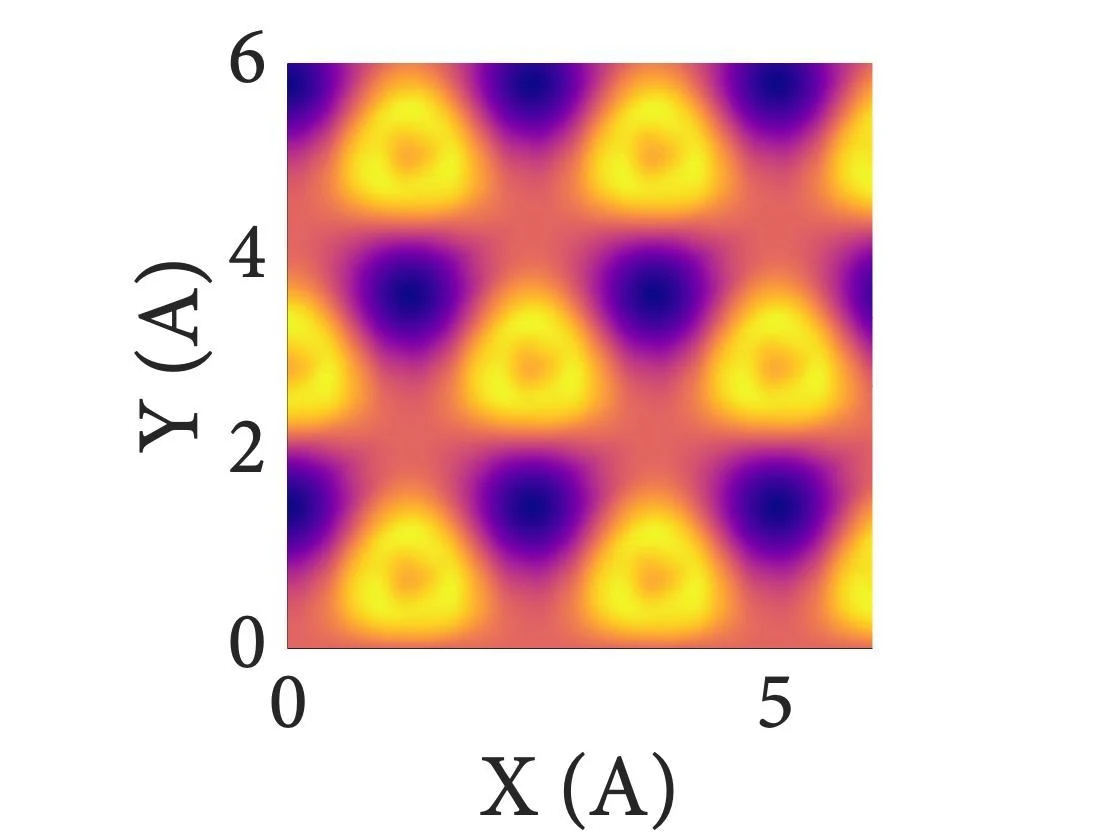

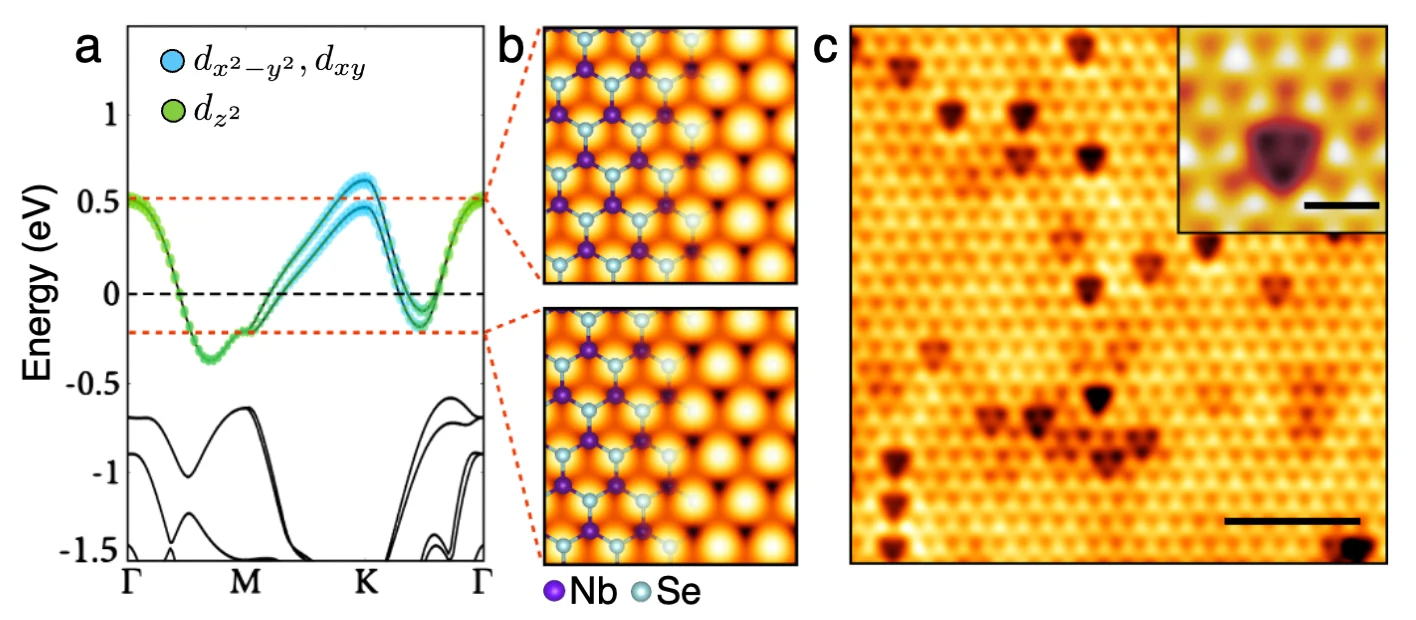

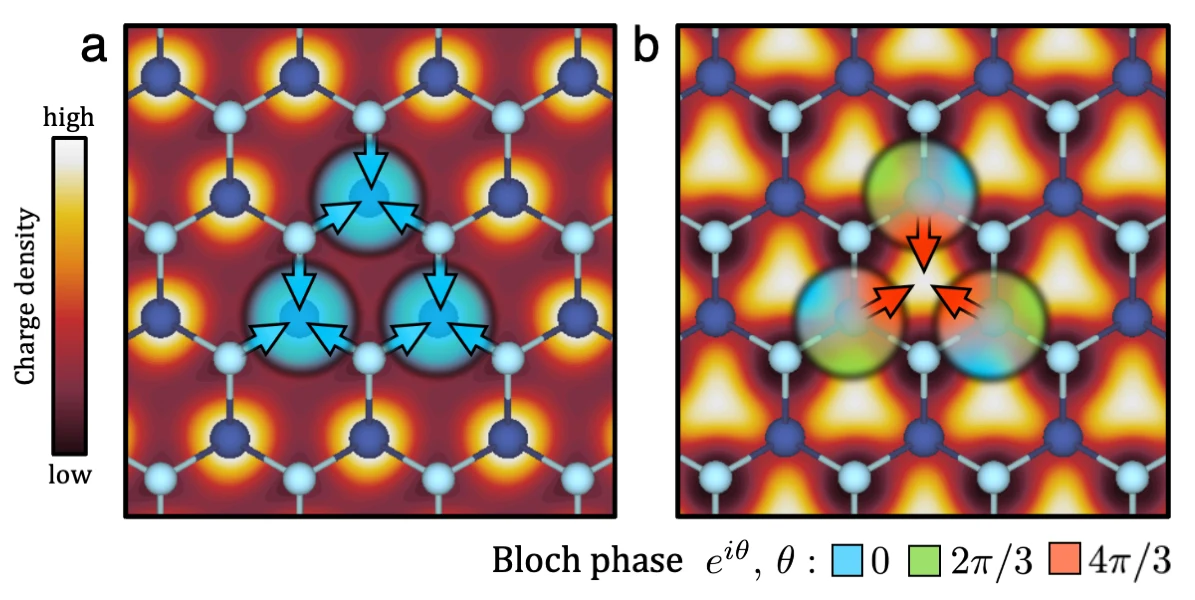

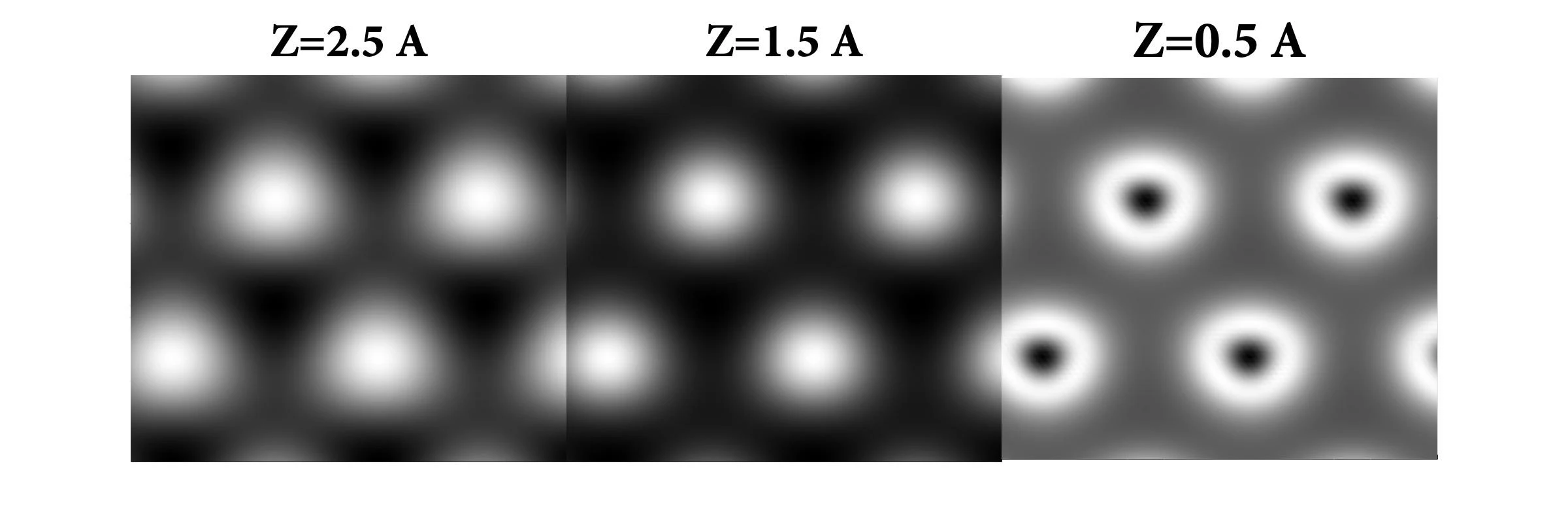

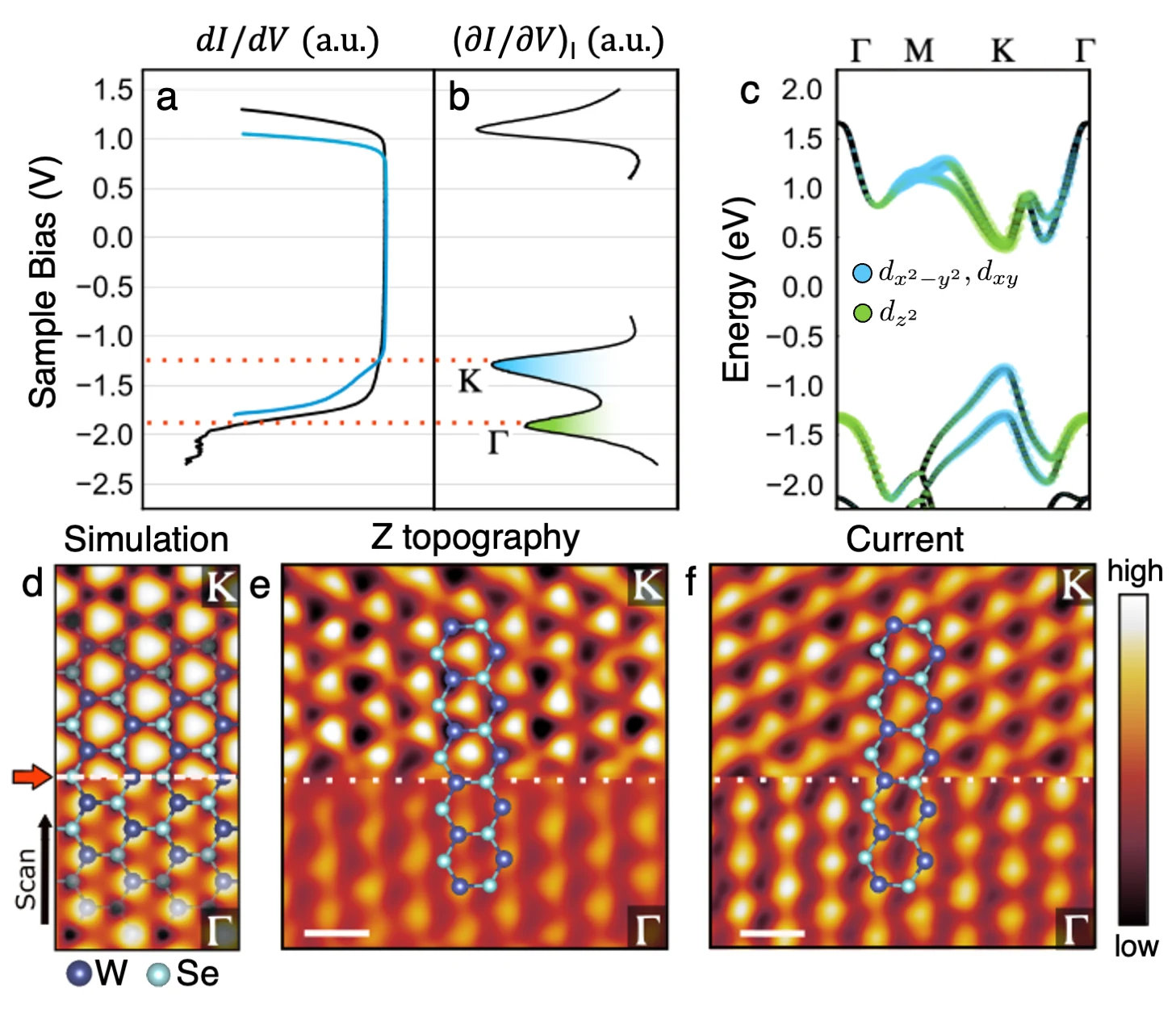

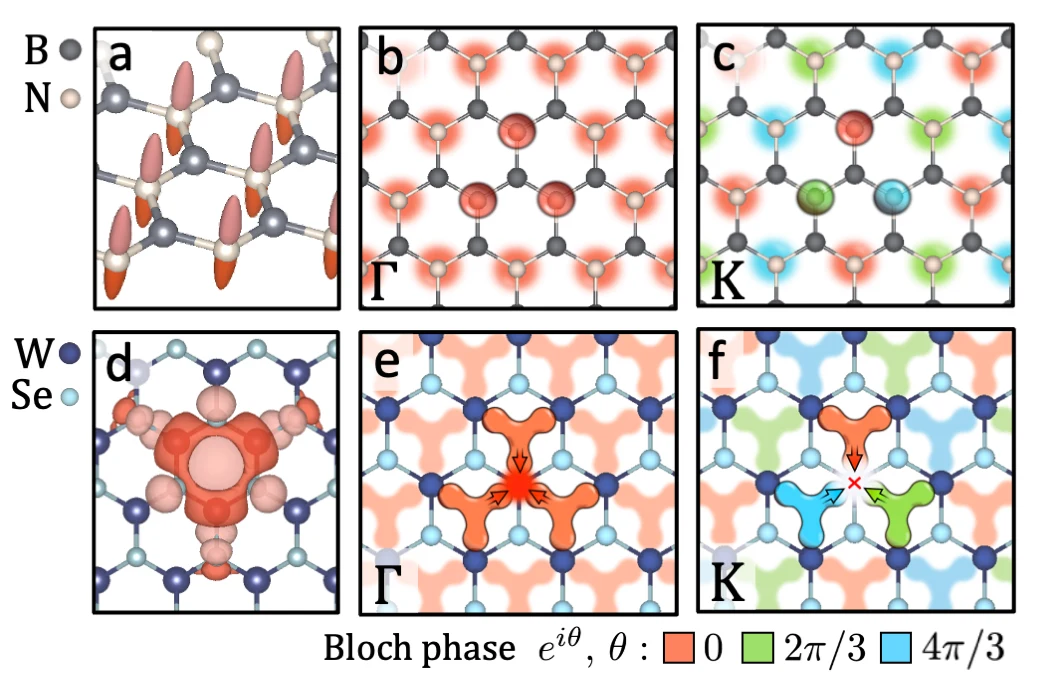

En WSe₂, a un voltaje de −1.4 V (cerca del punto K), los máximos de corriente túnel aparecieron en los centros de los hexágonos, mientras que a −1.9 V (más cerca del punto Γ) se localizaron sobre los átomos de wolframio. El desplazamiento fue de aproximadamente 0.16 nm, la mitad de la distancia entre átomos de wolframio vecinos. En NbSe₂, donde los bolsillos Γ y K se solapan en energía, no se observa tal desplazamiento: la carga siempre se localiza sobre los átomos de selenio. Esto concuerda con los cálculos: en WSe₂, las funciones de Wannier de la banda de valencia están centradas en los huecos, mientras que en NbSe₂ lo están en los átomos. La diferencia se explica porque en WSe₂ el punto K presenta un estado orbital d quiral con una fase no trivial al girar 120°, lo que prohíbe la localización en el átomo.
Implicaciones
Este trabajo demuestra por primera vez que la obstrucción topológica puede diagnosticarse mediante un criterio puramente espacial, el desplazamiento del centro de carga dentro de la banda, sin recurrir a estados de borde ni defectos. Esto lo distingue de estudios vecinos donde la topología se manifestaba a través de bordes o interferencia. El método es aplicable a cualquier cristal con una banda aislada y puntos de alta simetría separados en energía. Para la física de la materia condensada, esto significa que el STM se convierte en una herramienta para verificar indicadores de simetría directamente en el espacio de coordenadas.
Desarrollo futuro
La metodología puede extenderse a otros aislantes obstruidos, por ejemplo a los politipos 1H de los dicalcogenuros de metales de transición, donde se predicen estados de esquina. También sería interesante investigar cómo depende el desplazamiento de carga de la temperatura, la deformación o el campo eléctrico. En sistemas metálicos como NbSe₂, la topología podría intentar revelarse mediante la interferencia de cuasipartículas alrededor de defectos, como se hizo para el grafeno. Otra vía es combinar el STM con túnel inelástico para medir directamente las fases de Berry.
Impacto
El resultado influirá en la interpretación de las imágenes de STM de los dicalcogenuros de metales de transición, donde los puntos brillantes a menudo se atribuían erróneamente a los átomos de calcógeno. Esto es relevante para la detección de defectos y el control de calidad de semiconductores bidimensionales en electrónica y optoelectrónica.
Próximos pasos
Verificar la reproducibilidad del desplazamiento de carga en otros aislantes obstruidos, como MoS₂ o WS₂. Investigar el efecto del acoplamiento espín-órbita en la distribución espacial de la carga cerca del punto K.
Problemas abiertos clave
Este trabajo está directamente relacionado con el problema de clasificar las fases topológicas en el espacio real: hasta ahora no existía una forma universal de distinguir un aislante atómico obstruido de uno trivial sin calcular la estructura de bandas. El desplazamiento de carga aquí descubierto podría convertirse en ese criterio experimental. Queda abierta la cuestión de cómo generalizar el método a bandas con fuerte mezcla de orbitales o a sistemas con varias bandas que se cruzan.
La mirada de la máquina del conocimiento
Esta sección está dirigida al autor del trabajo y a sus colegas. Los trabajos vecinos los encontró la búsqueda por significado en nuestro archivo, no por coincidencia de palabras. No evaluamos: mostramos el campo alrededor.
Qué hace el trabajo

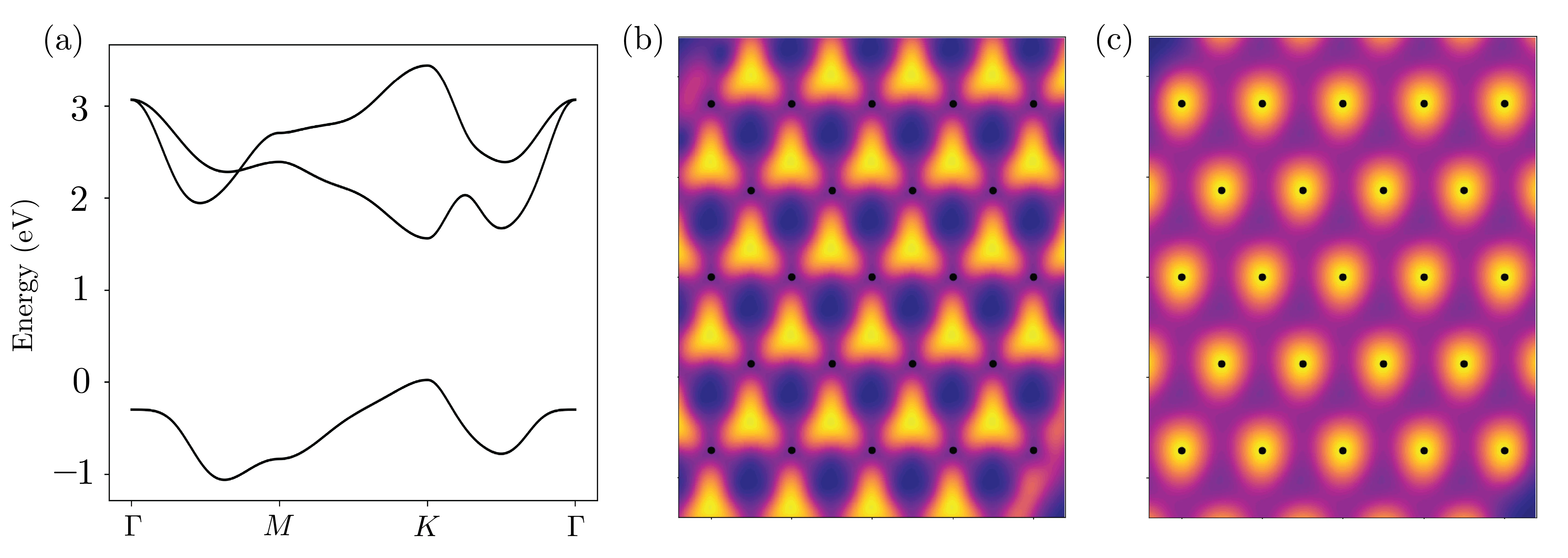

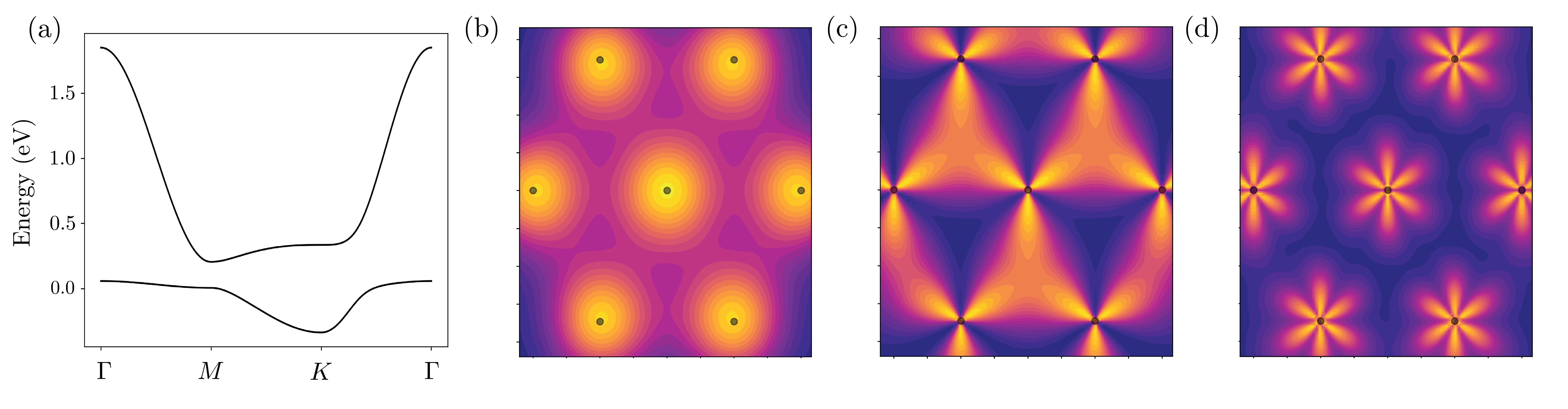

El trabajo demuestra que en WSe₂ el máximo de la densidad de estados de la banda de valencia se desplaza desde los átomos de wolframio hacia los centros de los hexágonos al cambiar la energía desde el punto Γ hasta el punto K, lo que se registra con STM y concuerda con los cálculos de las funciones de Wannier. El desplazamiento se interpreta como una manifestación directa de la obstrucción topológica en el espacio real, sin recurrir a estados de borde ni a defectos.
Dónde está su fuerza
La observación directa del desplazamiento del centro de carga dentro de la banda proporciona un indicador simple y local de la topología, que puede aplicarse a una amplia clase de materiales con bandas aisladas.
Hacia dónde puede avanzar
- Podría ser interesante comparar este enfoque con el análisis de ceros de carga, donde la topología se manifiesta en puntos especiales de la función de onda, lo que complementa el panorama del desplazamiento de los centros de Wannier.se apoya en: Cómo ver la topología de los electrones en los ceros de la carga arXiv:2607.21699
- Relacionado con esto está el estudio de la carga fraccionaria en materiales retorcidos: allí, las mediciones locales de carga también revelan topología, y la comparación de metodologías podría reforzar la interpretación de los datos de STM.se apoya en: Carga fraccionaria en un material retorcido arXiv:2602.04561
- Conviene considerar la conexión con el trabajo sobre el borde aislante que conduce como un metal: si hay obstrucción en el volumen, deben existir estados en el borde, y un análisis conjunto del volumen y del borde podría ofrecer una imagen completa.se apoya en: El borde de un aislante conduce la corriente como un metal arXiv:2605.17335
Vale la pena probar
- Probar la metodología en otros dicalcogenuros de metales de transición con invariantes topológicos conocidos para verificar la universalidad del indicador.
- Realizar mediciones con STM en los bordes de una muestra de WSe₂ y compararlas con el patrón de desplazamiento de carga en el volumen, para observar cómo se manifiesta la obstrucción en el límite.
- Utilizar dopaje sustitucional para modificar de manera controlada las energías de los puntos Γ y K, y seguir cómo afecta esto a la distribución espacial de la carga.
Por qué puede importar
Este método podría convertir a la STM en una herramienta estándar para verificar invariantes topológicos en el espacio de coordenadas, lo que resulta especialmente valioso para materiales donde el espacio de momentos es difícil de acceder.
Trabajos cercanos en nuestro archivo
- Cómo ver la topología de los electrones en los ceros de la cargacercanía 0.56
- Estados ocultos en la superficie de un superconductor de uraniocercanía 0.54
- Carga fraccionaria en un material retorcidocercanía 0.53
- Electrones solitarios y pares con paso: una nueva mirada a los superconductorescercanía 0.53
- El borde de un aislante conduce la corriente como un metalcercanía 0.52
- Superconductividad invisible en capas retorcidascercanía 0.51
El archivo está vacío alrededor de este trabajo: el análisis más cercano queda en 0.56, frente a un 0.64 habitual. Parece que aquí al lado casi nadie ha perforado.
La distancia que se desplaza el máximo de carga en WSe₂ es de solo 0.16 nanómetros, aproximadamente 600 veces menor que el grosor de un cabello humano.
En la novela de Greg Egan «La ciudad de las permutaciones», los personajes manipulan estados cuánticos para alterar las propiedades de la materia. Aquí, los científicos dan, en esencia, el primer paso hacia ese control: ven dónde vive exactamente el electrón en el cristal y cómo se relaciona con la topología global.
Cifras clave
- energía del punto K en WSe₂: -1.24 eV
- energía del punto Γ en WSe₂: -1.89 eV
- desplazamiento de carga: 0.16 nm
- diferencia de energía entre Γ y K en WSe₂: 0.65 eV
- temperatura de medición: 300 K
