Левитирующий графит ловит лунные объятия: новый миниатюрный гравиметр ✦
Гравитационное картирование — ключевой геофизический метод для изучения распределения масс и их переноса. Природные процессы и человеческая деятельность (добыча ископаемых, таяние льдов) вызывают изменения гравитационного поля, измеряемые гравиметрами. Продемонстрирован левитирующий механический датчик (LOMS) с разрешённой чувствительностью 18 микрогал, большим динамическим диапазоном и временем накопления 6 с; ожидаемая чувствительность ниже 200 наногал на корень из герца в объёме всего нескольких кубических сантиметров. Прибор регистрирует земные приливные сигналы, демонстрируя стабильность на уровне лучших существующих систем. В отличие от традиционных акселерометров с ограниченной стабильностью, устройство работает как полноценный гравиметр. Малые размеры и низкая прогнозируемая стоимость позволяют масштабируемое размещение, включая аэрогравиразведку с дронов (высоты 10–100 м), распределённые сети и многопиксельные гравитационные матрицы. Эта платформа открывает путь к высокоточному и экономичному гравитационному мониторингу планетарного масштаба.
Контекст
Гравитация — невидимая рука, формирующая Вселенную. Согласно общей теории относительности, массивные тела искривляют пространство-время, и даже слабые колебания этого искривления несут информацию о распределении масс. Подобно тому, как гигантские обсерватории LIGO ловят рябь гравитационных волн от слияния чёрных дыр, геофизические гравиметры картографируют гравитационное поле Земли, выискивая подземные резервуары, магматические камеры или следы добычи полезных ископаемых. Однако современные приборы до сих пор остаются громоздкими, дорогими и энергоёмкими, что ограничивает их повсеместное применение. Необходимость в компактных, точных и недорогих датчиках гравитации стала стимулом для создания принципиально нового устройства, использующего левитацию.
Методы

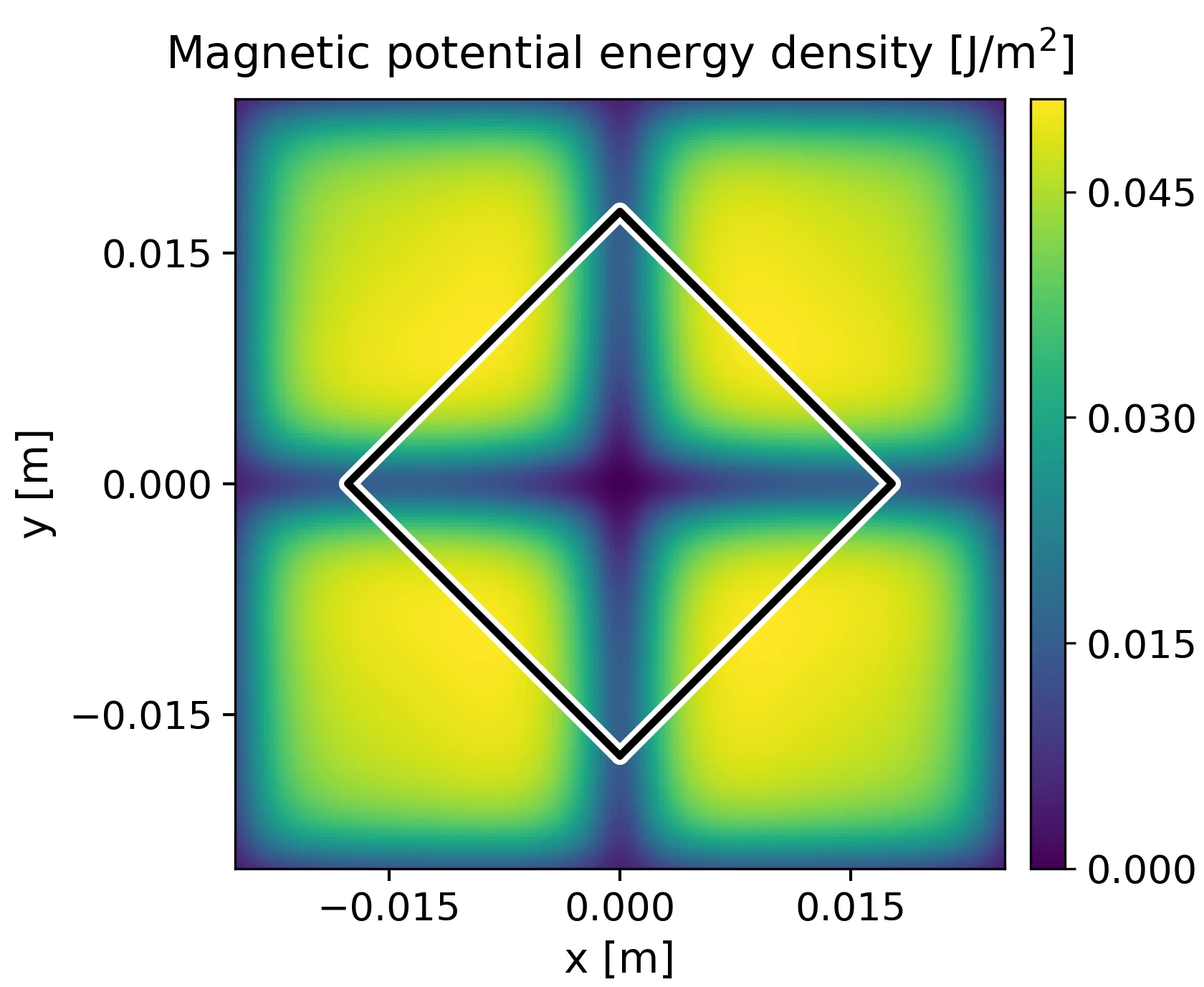

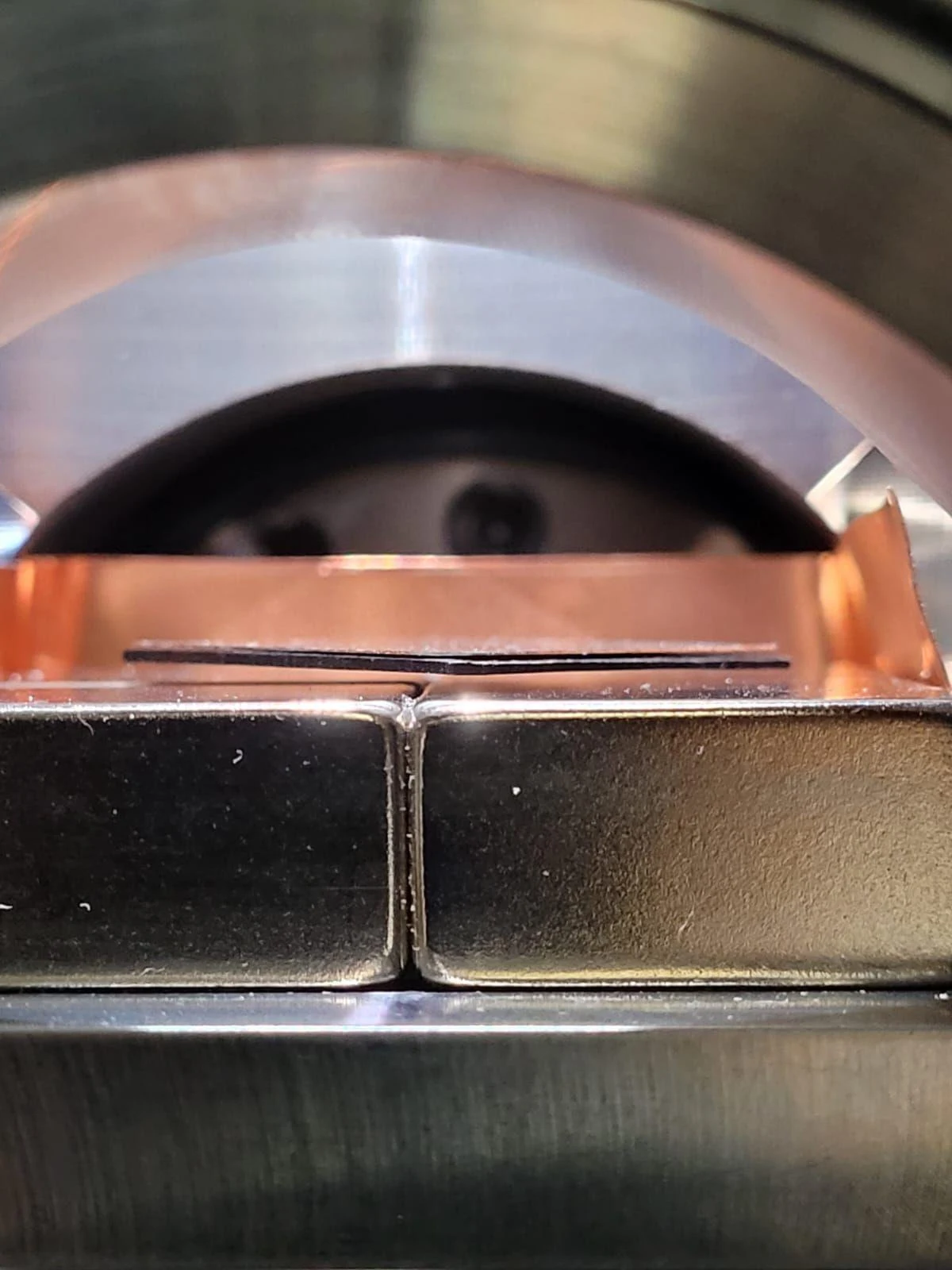

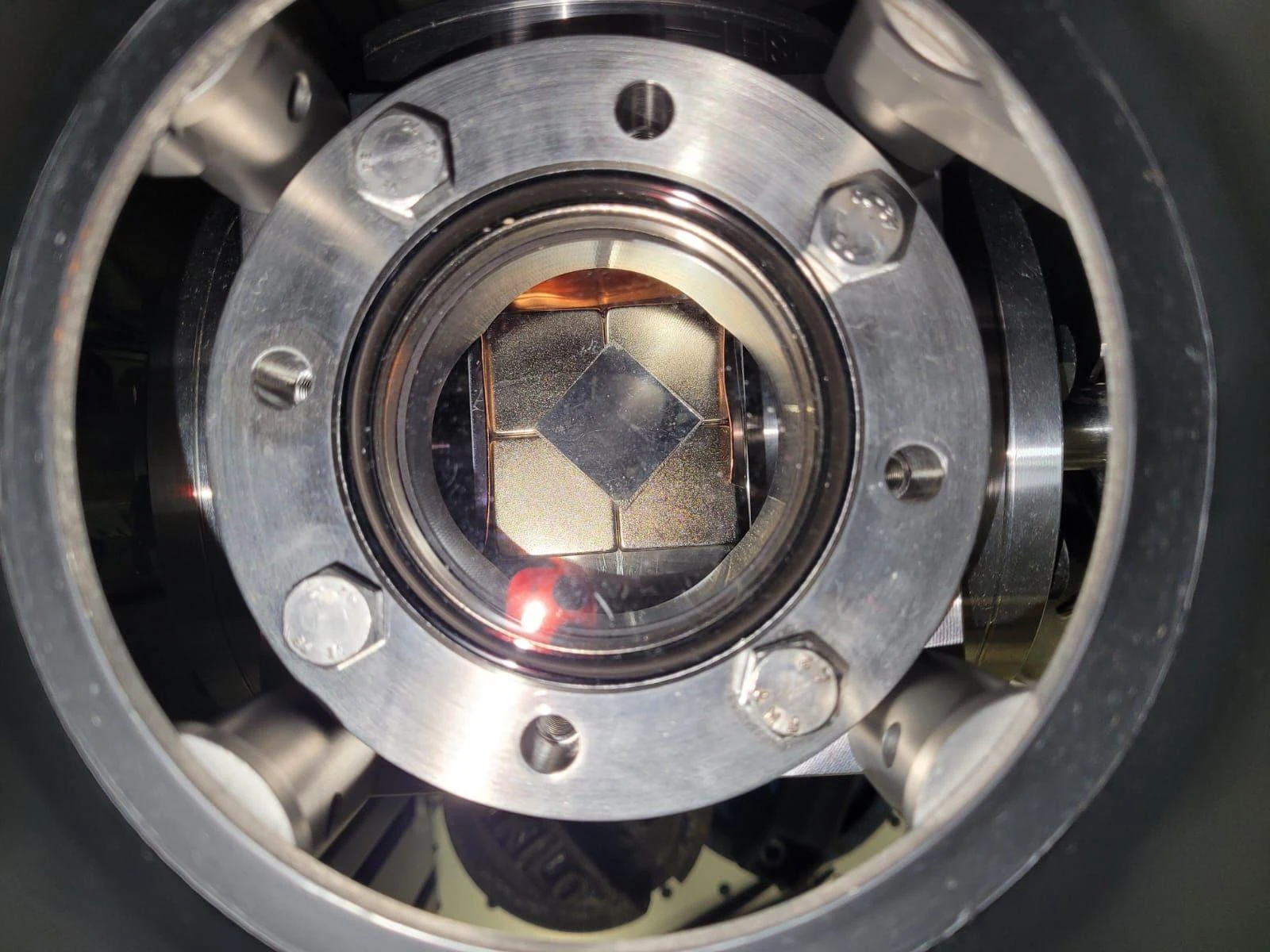

В основе датчика лежит идея, знакомая каждому, кто играл с магнитами: диамагнитный графит отталкивается от магнитного поля и может парить в воздухе. Экспериментаторы поместили тонкий листок высокоориентированного пиролитического графита с крошечным зеркалом над массивом постоянных магнитов специальной хальбаховской конфигурации. Возникает сверхмягкая пружина с резонансной частотой всего 0,81 Гц: достаточно малейшего изменения силы тяжести, чтобы графитовый «ковёр-самолёт» сместился. Для регистрации нанометровых перемещений используется квадратурный интерферометр Майкельсона, остроумно превращающий поляризацию света в точную линейку. Анализ сигнала напоминает спектроскопию: приливные компоненты выделяются узкополосными фильтрами в частотной области, подобно спектральным линиям. Такой подход впервые применили классики интерферометрии, включая Максвелла, создавшего теорию электромагнетизма, и Вайсса, одного из отцов LIGO.
Результаты

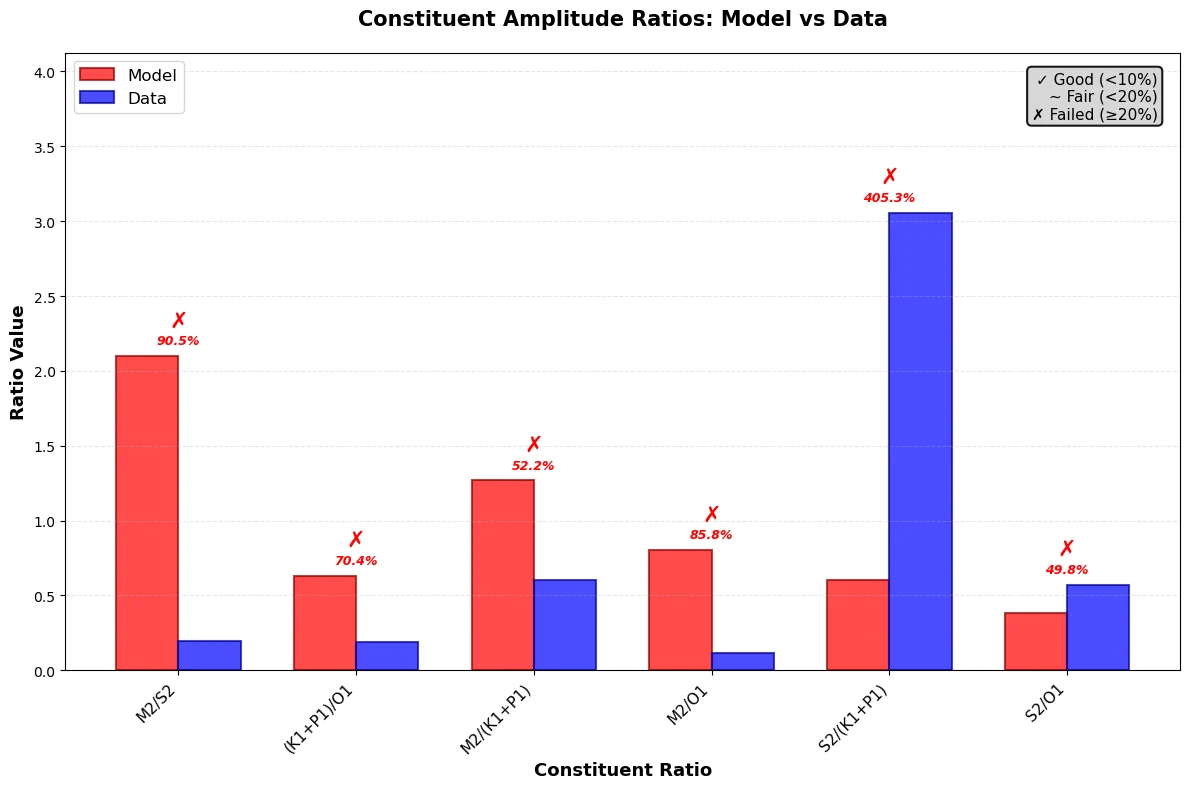

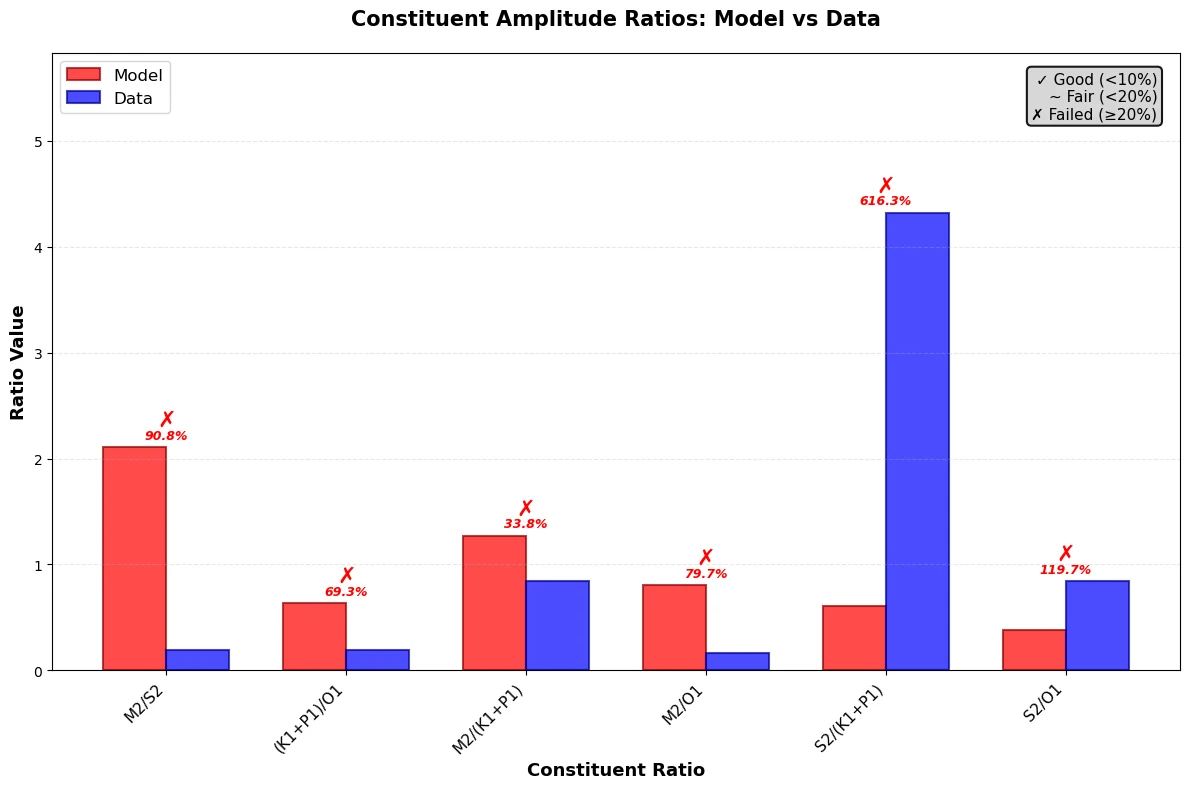

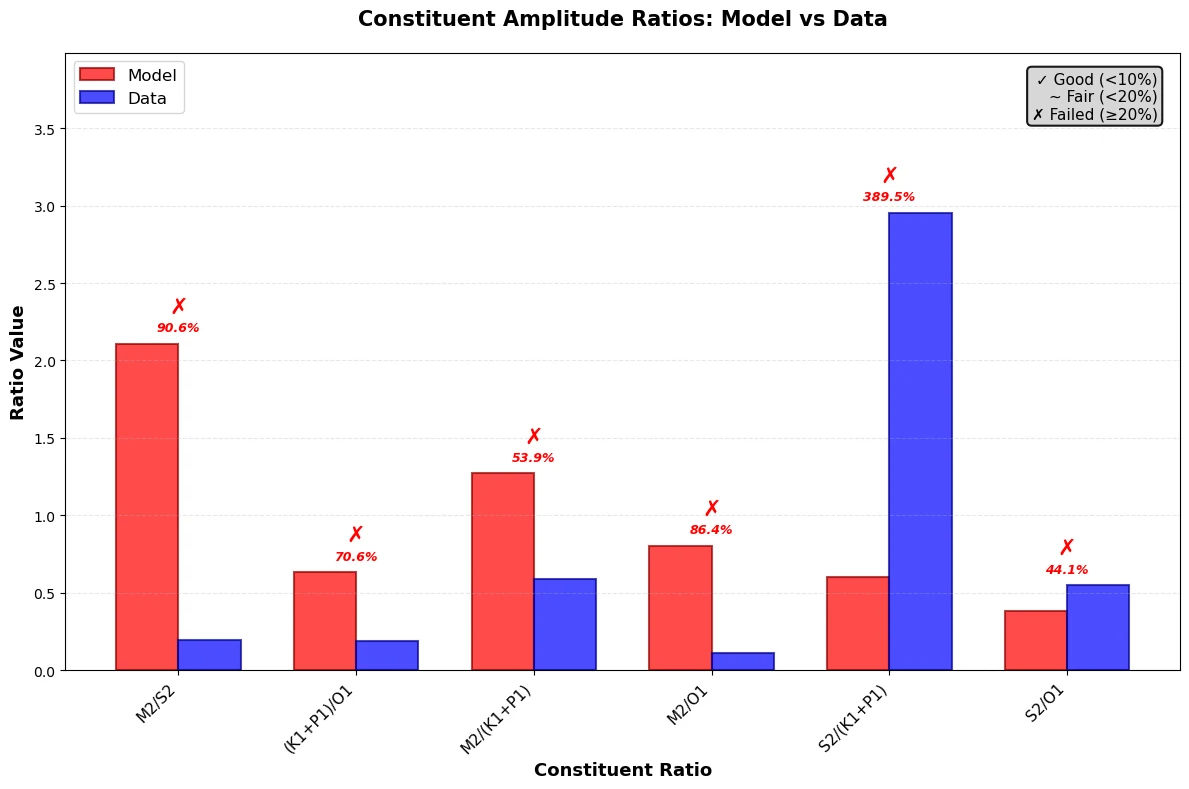

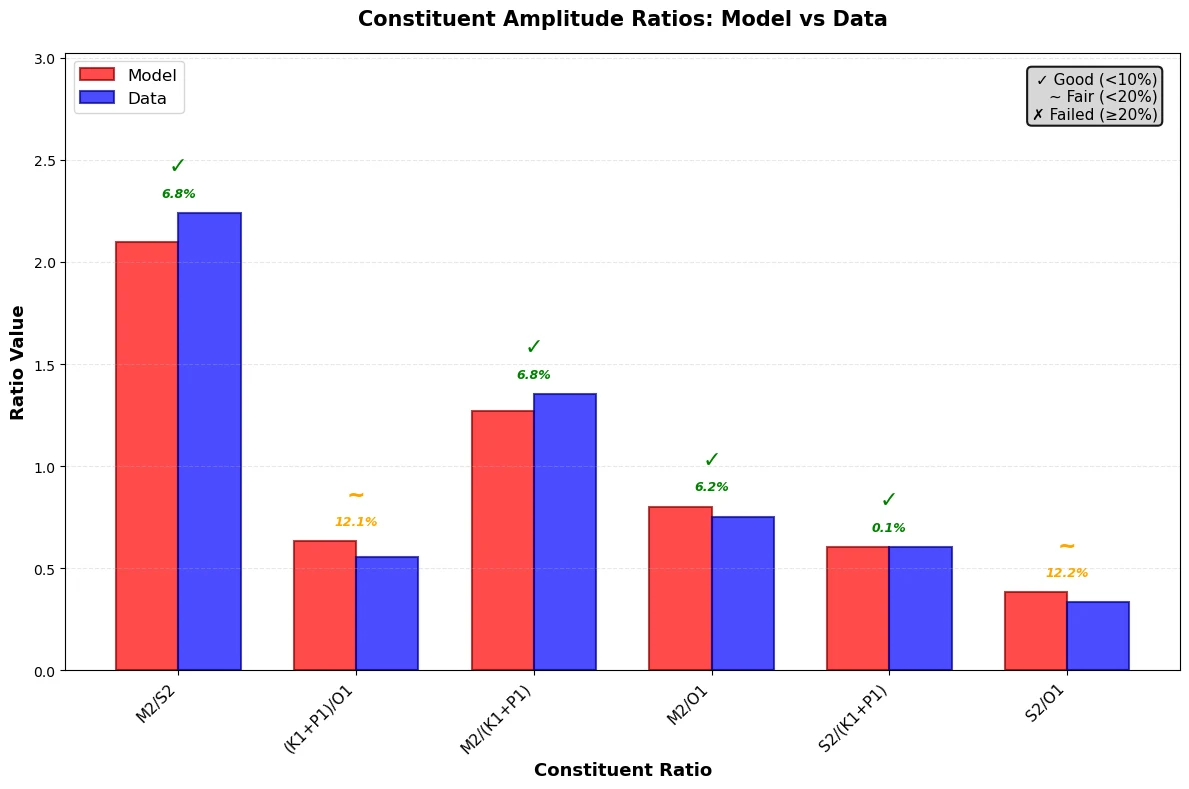

За месяц непрерывных наблюдений в Саутгемптоне прибор зафиксировал характерный приливной сигнал с чётко выраженным сизигийно-квадратурным циклом. Сопоставление с теоретической моделью Tsoft показало, что датчик надёжно различает лунный (M2, период 12,42 ч) и солнечный (S2, 24 ч) компоненты. На коротких временах (6–20 с) достигнуто разрешение 18 микрогал (1 Гал = 1 см/с²), а дрейф за сутки не превышает 100 микрогал. Такая стабильность сопоставима с точностью хода пульсаров — космических маяков, испускающих строго периодические импульсы. Тепловой шум при комнатной температуре составляет всего 58,5 наногал/√Гц, а шум считывания — 194 наногал/√Гц. Хотя прибор пока не разделяет полностью горизонтальные и вертикальные ускорения, он уже продемонстрировал трёхмерную чувствительность, улавливая дополнительные пики, не предсказанные одномерной моделью. Это открывает путь к полноценному векторному гравиметру.
Значение
Создание такого сенсора переводит гравиразведку в разряд мобильных и доступных технологий. Дроны с лёгкими гравиметрами смогут картографировать подземные коммуникации, археологические объекты или залежи полезных ископаемых с воздуха. В вулканологии непрерывный мониторинг гравитации позволит предсказывать извержения по подъёму магмы. Распределённые сети датчиков помогут отслеживать перераспределение водных масс и таяние ледников — важнейшие индикаторы климатических изменений. В фундаментальной физике миниатюрные левитационные массы могут стать зондами для поиска тёмной материи — её сгустки, проходя сквозь Землю, вызвали бы ничтожные, но регистрируемые колебания. Такие эксперименты продолжают дело Торна и других пионеров прецизионных измерений.
Развитие

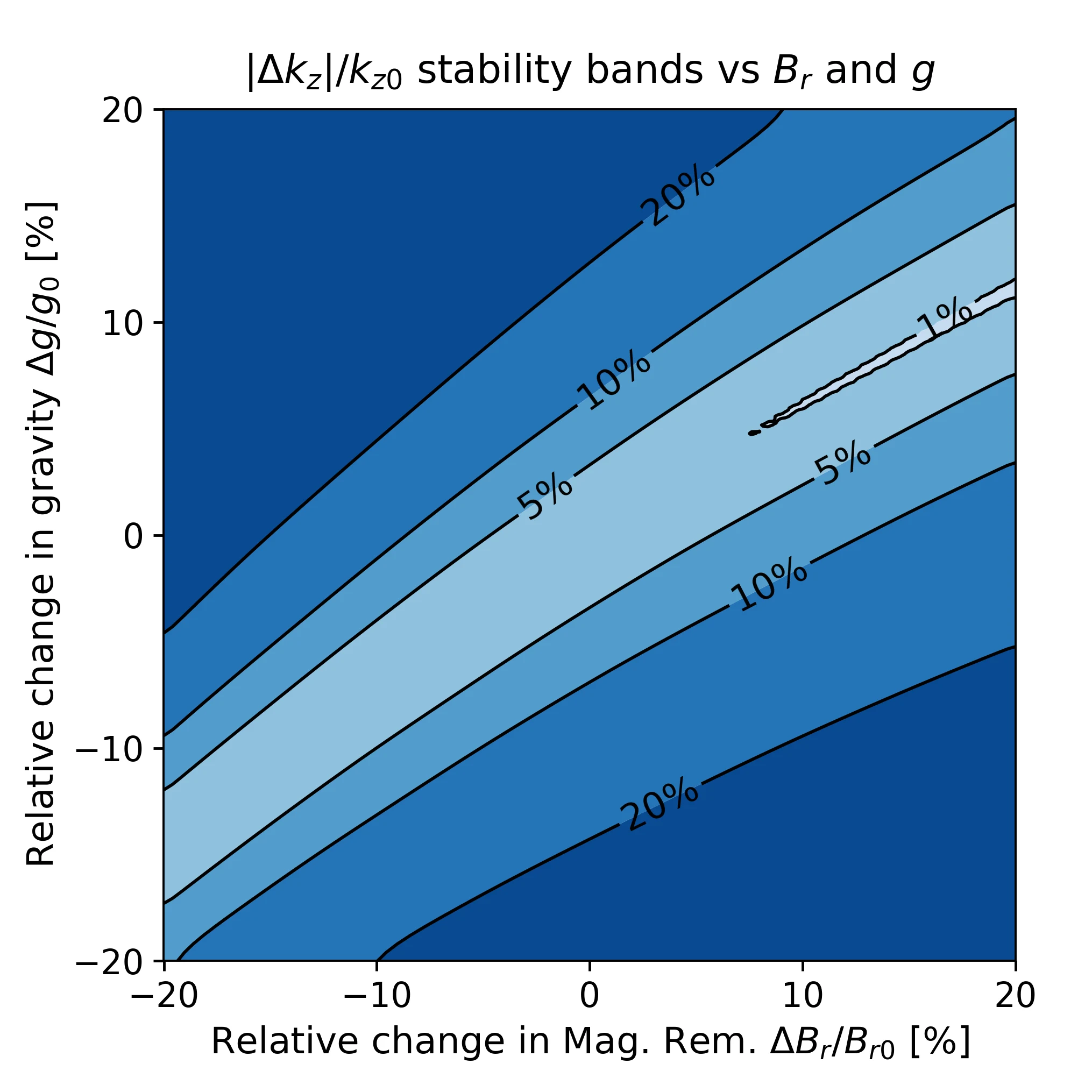

Следующее поколение датчиков будет использовать конфигурацию из четырёх левитирующих масс для градиентометрических измерений, что позволит отсечь общий шум и определять расстояние до источника аномалии. Переход на более мощные магниты (с остаточной индукцией до 1,56 Тл) увеличит чувствительность на 22%. Подавление вихревых токов в графите с помощью композитных материалов или перфорации повысит механическую добротность. Уже проведены успешные испытания в условиях микрогравитации, что делает систему перспективной для космических миссий. Массив таких сенсоров на орбите смог бы регистрировать гравитационные волны в диапазоне, недоступном наземным обсерваториям, улавливая эхо Большого взрыва и сигналы от сверхновых.
Влияние
Технология окажет влияние на геофизику, климатологию, планетарную науку и космологию. Миниатюрные гравиметры станут незаменимыми при разведке ресурсов на Земле и других планетах, а также ускорят создание квантовых датчиков для проверки фундаментальных законов физики, включая поиск нарушений принципа эквивалентности.
Следующие шаги
Основные усилия будут направлены на конструирование многомассовой градиентометрической системы и долговременные полевые испытания для доведения дрейфа до уровня менее 1 микрогал в год, необходимого для геодезических приложений.
Ключевые проблемы
Природа тёмной материи остаётся одной из величайших загадок. Высокочувствительные, дешёвые и легко развёртываемые датчики гравитации нового типа могут включиться в глобальный поиск частиц тёмной материи или первичных чёрных дыр, регистрируя их гравитационное влияние при пролёте сквозь Землю. Кроме того, тестирование гравитации на малых расстояниях с помощью левитационных масс способно выявить отклонения от закона обратных квадратов и указать на дополнительные измерения пространства-времени.
🎯 Графитовый листок над магнитами — это сверхмягкая пружина: её вертикальная жёсткость составляет всего 31 миллиньютон на метр, что в 50 раз слабее, чем у паутины! Благодаря этому он чувствует «дыхание» Луны, даже когда та находится за горизонтом.
🎬 В романе Артура Кларка «Лунная пыль» описываются приборы, способные обнаруживать скрытые под поверхностью структуры по гравитационным аномалиям — именно такую возможность открывает LOMS.
Ключевые числа
- Чувствительность (6 с): 18 мкГал
- Амплитуда земных приливов: 100–300 мкГал
- Резонансная частота: 0.81 Гц
- Масса пробного тела: 1.19 г
- Объём датчика: 50 мл
